6
Электрический монтаж
Logamax U072 – 6720813751 (2015/02)
16

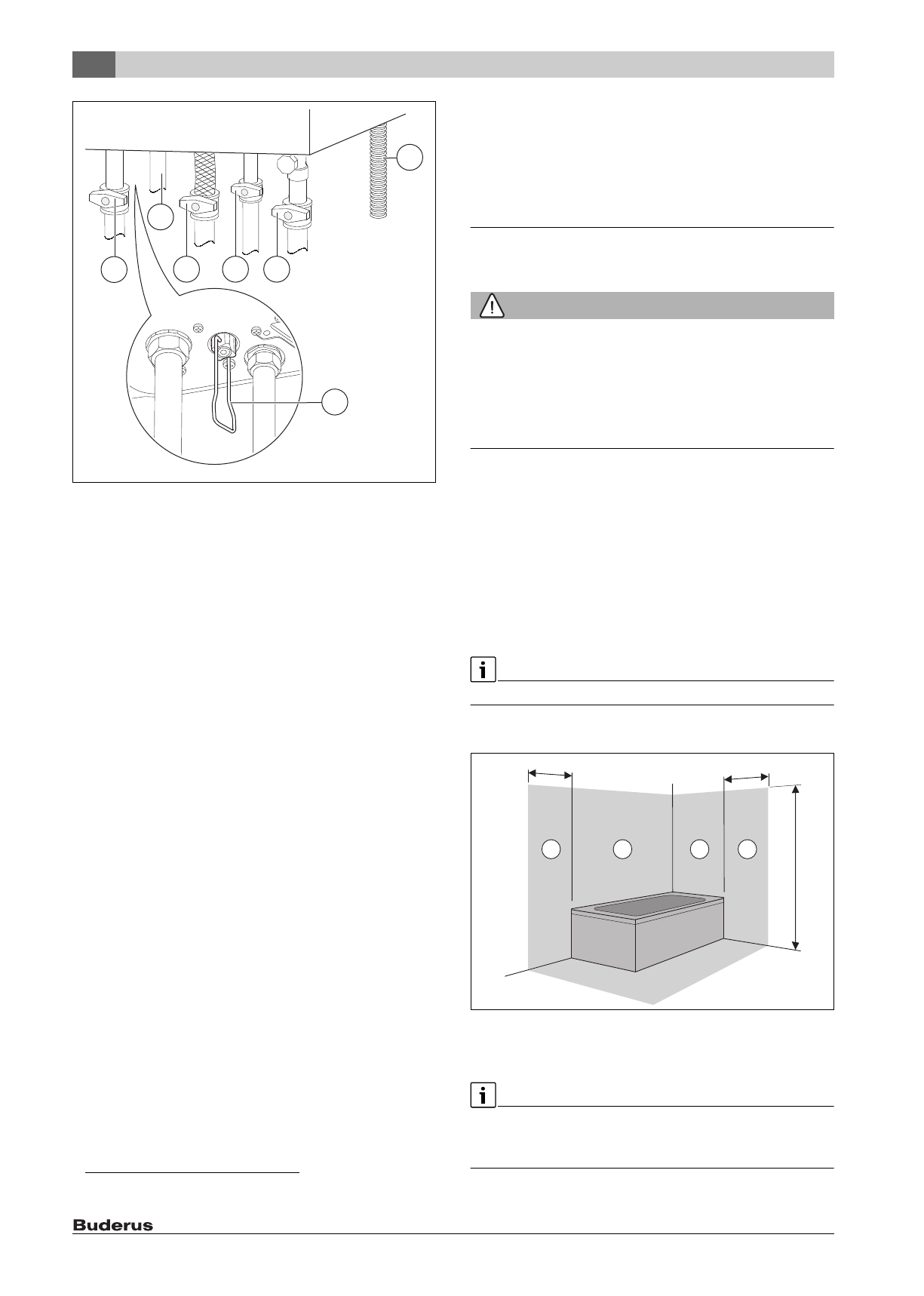

Рис. 19 Подключения газопровода и водяного контура
(дополнительная комплектация)
[1]
Кран подающей линии отопления
1)
[2]
Котлы U072-..: подающая линия бака,
котлыU072-..K: горячая вода
[3]
[4]
Котлы U072-..: обратная линия бака,
котлы U072-..K: кран холодной воды
[5]
Кран обратной линии отопления
[6]
Шланг от предохранительного клапана (отопительный
контур)
[7]
Котлы U072-..K: кран для заполнения и слива
Заполнение контура горячего водоснабжения и удаление
воздуха
▶ Котлы U072-..K: откройте кран холодной воды [4] и держите
кран горячей воды открытым до тех пор, пока из него не потечёт
вода.
▶ Котлы U072-.. с баком-водонагревателем: откройте отдельный
кран холодной воды и держите кран горячей воды открытым,
пока не начнёт вытекать вода.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 10 бар).
Заполнение отопительного контура и удаление воздуха
▶ Отрегулируйте предварительное давление расширительного
бака на статическую высоту отопительной системы (
стр. 13).
▶ Откройте вентили отопительных приборов.
▶ Откройте краны подающей [1] и обратной [5] линий отопления.
▶ Заполните отопительную систему до давления 1-2 бар и закройте
кран для заполнения и слива [7].
▶ Удалите воздух из отопительных приборов.
▶ Откройте автоматический воздухоотводчик (оставьте
открытым).
▶ Снова заполните отопительную систему до давления 1-2 бар и
закройте кран для заполнения и слива.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление на манометре 2,5 бар).
Проверка герметичности газопровода
▶ Закройте газовый кран для защиты газовой арматуры от
повреждения высоким давлением.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 150 бар).
▶ Сбросьте давление.
6
Электрический монтаж
6.1
Общие указания
OCTOPOЖHO:
Угроза для жизни от удара электрическим током!
При касании деталей, находящихся под напряжением, возможен
удар электрическим током.
▶ Перед работой с электрооборудованием: отключите
электропитание на всех фазах (выньте предохранитель или
выключите защитный автомат) и обеспечьте защиту от
случайного включения.
▶ Соблюдайте меры безопасности по инструкциям VDE 0100 и
специальным инструкциям местных энергоснабжающих
организаций.
▶ В помещениях с ванной или душем котёл должен подключаться
только через автомат защиты от тока утечки (УЗО).
▶ Не подключайте никаких других потребителей к сетевому
подключению котла.
Предохранители
Котёл защищён двумя предохранителями. Они находятся на
электронной плате.
Запасные предохранители находятся на крышке блока управления.
6.2
Подключение котла
Рис. 20 Зоны безопасности
[1]
Зона безопасности 1, непосредственно над ванной
[2]
Зона безопасности 2, расстояние 60 см от ванны/душа
При недостаточной длине провода:
▶ Отсоедините сетевой провод и замените проводом подходящей
длины (
1) Комплектующие
0 010 005 952-001
4
5
6
7
2
3
1
225 cm
6 720 612 659-13.3TT
2
2
1
1
60 cm
60 cm
