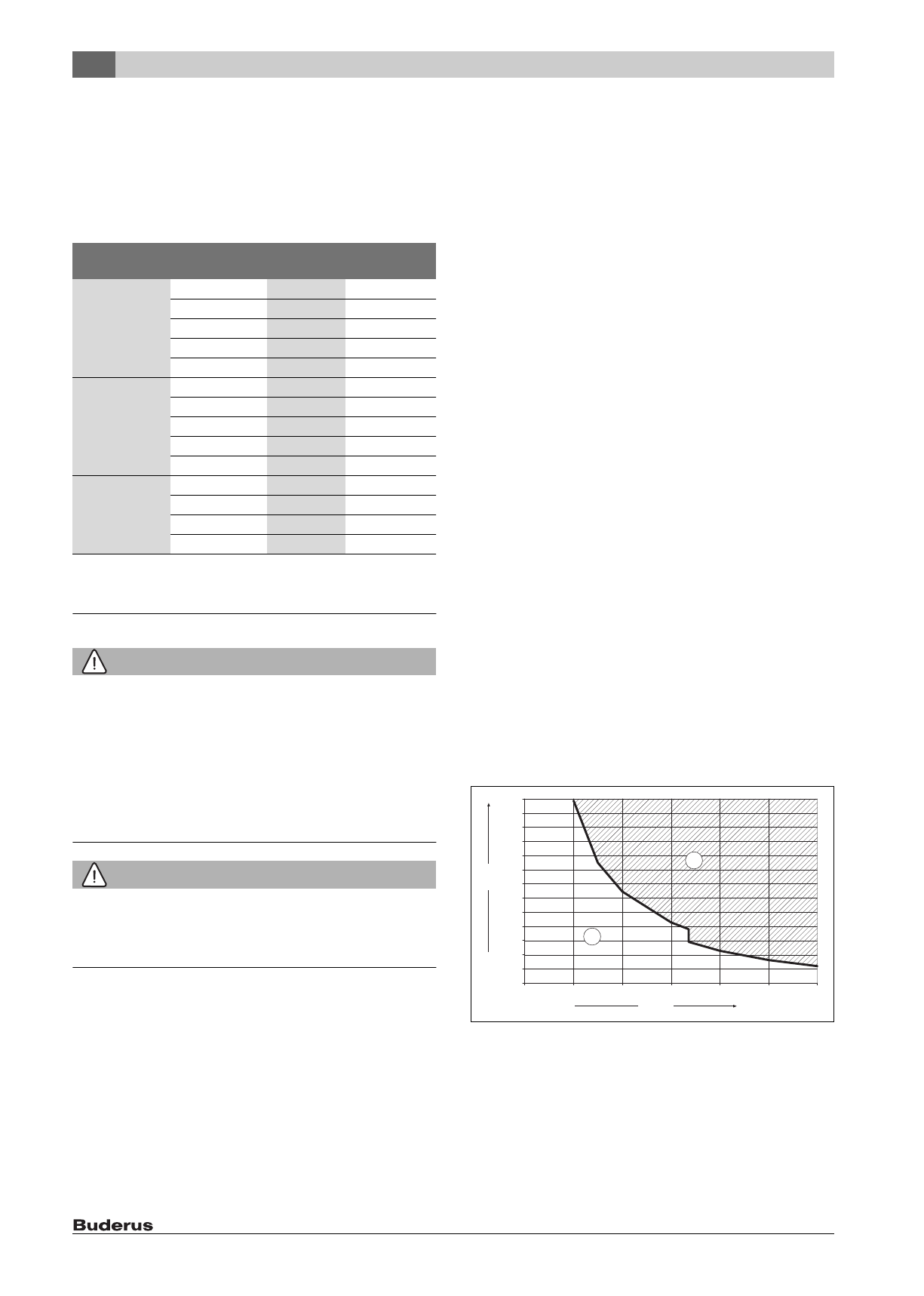

5

Монтаж

Logamax U072 – 6720813751 (2015/02)

12

• каждое дополнительное колено 90 ° на трубе отвода дымовых

газов соответствует 2 м.

• каждое дополнительное колено 45 ° на трубе отвода дымовых

газов соответствует 1 м.

• каждое дополнительное колено 90 ° на трубе подачи воздуха для

горения соответствует 1 м.

• каждое дополнительное колено 45 ° на трубе подачи воздуха для

горения соответствует 0,5 м.

Таб. 12   Вертикальный отвод дымовых газов через отдельную трубу

C

32

, C

52

5

Монтаж

OCTOPOЖHO:

Угроза жизни от взрыва!

Утечка газа может привести к взрыву.

▶ Все работы с газовым оборудованием должны выполнять только

специалисты, имеющие разрешение на проведение таких работ.

▶ Закройте газовый кран перед выполнением работ с газовым

оборудованием.

▶ Заменяйте использованные уплотнения на новые.
▶ После завершения работ проверьте отсутствие утечек в газовом

оборудовании.

OCTOPOЖHO:

Угроза для жизни из-за отравления!

Утечка дымовых газов может привести к отравлению.

▶ После завершения работ проверьте отсутствие утечек в системе

отвода дымовых газов.

5.1

Условия

▶ Перед монтажом получите разрешения от газоснабжающего

предприятия и от органов контроля за эксплуатацией дымовых
труб.

▶ Переделайте открытые отопительные установки в закрытые

системы.

▶ Для предотвращения образования газов не применяйте

оцинкованные радиаторы и трубопроводы.

▶ При работе на сжиженном газе установите регулятор давления с

предохранительным клапаном.

Гравитационное отопление

▶ Подключайте котёл к имеющейся трубопроводной сети через

гидравлический распределитель (стрелку) с грязеуловителем.

Обогрев полов

▶ Соблюдайте допустимые температуры подающей линии для

обогрева полов.

▶ Используйте кислородонепроницаемые полимерные

трубопроводы (DIN 4726/4729). Если трубы не соответствуют
этим нормам, то нужно выполнить разделение системы
теплообменником.

Температура поверхности

Максимальная температура поверхности котла ниже 85  °C. Поэтому
по TRGI и TRF не требуется предпринимать дополнительные
защитные меры для горючих строительных конструкций и
встраиваемой мебели. В местных нормативных документах могут
содержаться иные требования.

Системы сжиженного газа ниже уровня земли

Котёл соответствует требованиям TRF при установке ниже уровня
земли.

5.2

Вода для заполнения и подпитки

Качество воды

Непригодная или загрязнённая вода может привести к
неисправностям котла и повреждению теплообменника.

Также возможно ухудшение протока воды из-за образования
шлама, коррозии и известковых отложений.

Для защиты оборудования от известковых отложений в течение
всего срока службы и для обеспечения безаварийной работы нужно
соблюдать следующее:
• Заполняйте систему только чистой водопроводной водой

(учитывайте диаграмму на рис. 11).

• Грунтовая вода и вода из скважин не подходит для заполнения.
• Ограничьте общее количество солей жёсткости в воде для

заполнения и подпитки.

Диаграмма на рис.  11 предназначена для проверки допустимого
количества воды для заполнения в зависимости от ее качества.

Рис. 11   Требования к воде для заполнения и подпитки, котлы < 50

кВт

x

Общая жёсткость,  °dH

y

Максимально возможный объём воды за весь срок службы
котла, м³

A

Необработанная вода согласно положениям о питьевой воде

B

В области выше граничной кривой требуются определённые
меры. Предусмотрите разделение системы с помощью
теплообменника. Если это невозможно, то обратитесь в

L = L

1

 + L

2

 [м]

L

2

 [м]

Ступень

вентилятора

U072-12K

U072-18/18K



4



2

5

4  – 10

2  – 5

7

10  – 18

5  – 9

10

18  – 24

9  – 12

12

24  – 30

12  – 15

15

U072-24/24K



4



2

7

4  – 10

2  – 5

9

10  – 18

5  – 9

14

18  – 24

9  – 12

17

24  – 30

12  – 15

18

U072-35/35K



4



2

5

4  – 10

2  – 5

6

10  – 18

5  – 9

12

18  – 25

9  – 12,5

18

0,00

0,20

0,40

0,60

0,80

1,00

1,20

1,40

1,60

1,80

2,00

2,20

2,40

2,60

0

5

10

15

20

25

30

x

y

6 720 643 306-05.2O

[m³]

[°dH]

A

B
