Информация об изделии
Logamax U072 – 6720813751 (2015/02)
4
▶ Не закрывайте и не уменьшайте отверстия приточной и
вытяжной вентиляции в дверях, окнах и стенах.
▶ Также обеспечьте достаточную подачу воздуха для горения при
монтаже теплогенераторов в помещениях, где уже установлено
другое оборудование, такое как вытяжные вентиляторы, а также
кухонные вытяжки, кондиционеры с отводом отработанного
воздуха на улицу.
▶ При недостаточной подаче воздуха для горения нельзя
принимать оборудование в эксплуатацию.
H
Монтаж, пуск в эксплуатацию и техническое обслуживание
Монтаж, пуск в эксплуатацию и техническое обслуживание
разрешается выполнять только специалистам сервисного
предприятия, имеющим разрешение на выполнение таких работ.
▶ Проверьте отсутствие утечек газа после работ с газовым
оборудованием.
▶ При эксплуатации с забором воздуха из помещения: обеспечьте,
чтобы помещение, где установлено оборудование,
соответствовало требованиям по вентиляции.
▶ Используйте только оригинальные запасные части.
H
Работы с электрикой
Работы с электрикой разрешается выполнять только специалистам
по электромонтажу.
Перед работами с электрооборудованием:
▶ Отключите сетевое напряжение на всех фазах и обеспечьте
защиту от случайного включения.
▶ Проверьте отсутствие напряжения.
▶ Пользуйтесь электрическими схемами других частей установки.
H
Передача конечному потребителю
При передаче проинструктируйте потребителя о правилах
обслуживания и условиях эксплуатации отопительной системы.
▶ Объясните основные принципы обслуживания, при этом
обратите особое внимание на действия, влияющие на
безопасность.
▶ Укажите на то, что переделку или ремонт оборудования
разрешается выполнять только сотрудникам сервисного
предприятия, имеющим разрешение на выполнение таких работ.
▶ Укажите на необходимость проведения контрольных осмотров и
технического обслуживания для безопасной и экологичной
эксплуатации оборудования.
▶ Передайте владельцу для хранения инструкции по монтажу и
техническому обслуживанию.
2
Информация об изделии
2.1
Комплект поставки

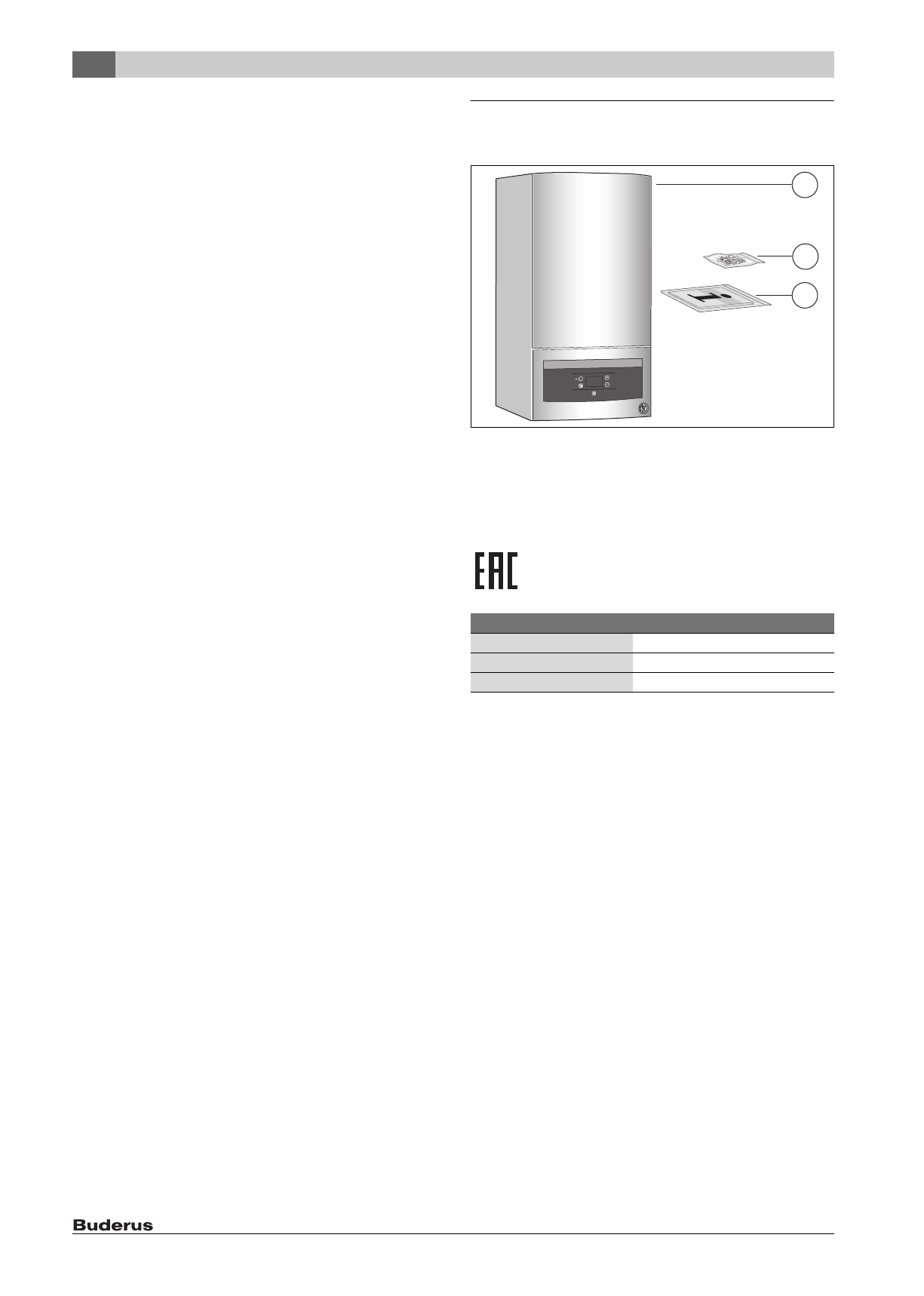

Рис. 1
[1]
Настенный газовый котёл
[2]
Крепёжный материал
[3]
Комплект документации
2.2
Сертификация
Это оборудование по своей конструкции и рабочим
характеристикам соответствует нормам Евразийского
таможенного союза. Соответствие подтверждено
показанным здесь знаком.
Таб. 1 Данные допуска
2.3
Идентификация изделия
Заводская табличка
Заводская табличка содержит данные о мощности, допусках и
серийный номер изделия. Расположение заводской таблички
приведено в обзоре котла.
Дополнительная заводская табличка
Дополнительная табличка находится в одном из хорошо доступных
мест котла. Она содержит наименование изделия и наиболее
важные характеристики.
Данные допуска
Произв. ID №
CE-0085CO0060
Категория котла (вид газа)
II
2 H 3 B/P
Вид монтажа
B
22
, C
12
, C
32
, C
42
, C
52
, C
82
1
3
2
0 010 006 187-001
ok
reset
press 5s
mode
Содержание
- 2 Содержание; 5 Контрольные осмотры и техническое
- 3 Пояснения условных обозначений; Указания для целевой группы
- 4 Информация об изделии; Комплект поставки; Таб. 1 Данные допуска; Идентификация изделия; Данные допуска
- 5 Обзор типов; - двухконтурные котлы для отопления и приготовления; Размеры и минимальные расстояния; Таб. 3 Размер К в зависимости от толщины стены S и диаметра
- 6 Таб. 4 Расстояние А в зависимости от подсоединения к; Узел отвода дымовых газов; Раздельное подключение труб Ø 80/80 мм
- 7 Конструкция котла
- 8 Рекомендации по монтажу
- 9 Вертикальный отвод дымовых газов B; Рис. 5 Вертикальный отвод дымовых газов B; Плохое горение без дроссельной диафрагмы.; при отводе дымовых газов B; Ступень
- 10 Отвод дымовых газов
- 11 Длина трубы воздуха для сжигания топлива
- 12 Таб. 12 Вертикальный отвод дымовых газов через отдельную трубу; Монтаж; Условия; Рис. 11 Требования к воде для заполнения и подпитки, котлы < 50
- 13 Таб. 14 Допустимые средства защиты от коррозии; Проверка объёма расширительного бака; Рис. 12 Характеристики расширительного бака; Монтаж котла; Обозначение; IV
- 14 Рис. 13 Монтажный шаблон; Подвеска котла; Рис. 14 Подвешивание котла на крюки; Откиньте блок управления вниз; Рис. 15 Откиньте блок управления вниз; Монтаж трубопроводов
- 15 Рис. 16 Крепление переходника; Пуск в эксплуатацию без воды повредит котёл!
- 16 Рис. 19 Подключения газопровода и водяного контура; Заполнение отопительного контура и удаление воздуха; Электрический монтаж; Общие указания; Угроза для жизни от удара электрическим током!; Подключение котла; Рис. 20 Зоны безопасности
- 17 Таб. 15 Сетевой провод; Подключения к блоку управления; Остатки проводов могут повредить блок управления.; Рис. 23 Подключение датчика температуры бака-водонагревателя; Подключение сигнала тревоги; Рис. 24 Подключение сигнала тревоги; Зона подключения
- 18 Пуск котла; Панель управления; Рис. 26 Показания на дисплее; Включение котла; Первое включение / установка ступени вентилятора; Установка температуры подающей линии; Таб. 16 Максимальная температура подающей линии; Пример использования
- 19 Выключение котла; Применение защиты от замерзания
- 20 Защита от блокировки; Опасность ошпаривания горячей водой!; Насос системы отопления; Рис. 29 Характеристики насоса отопительного контура (мощность
- 21 Настройки в сервисном меню; Работа с сервисным меню; Вызов меню; Обзор сервисных функций; выделенными
- 24 Переналадка на другой вид газа; Таб. 20 Переналадка на другой вид газа; Настройка газа (природный и сжиженный газ); Рис. 31 Подвешенный на раме блок управления для; Метод регулировки давления на форсунках
- 25 Замеры дымовых газов; Регулировка мощности котла; Рис. 33 Штуцер для измерения дымовых газов и штуцер для; Вид газа
- 26 Охрана окружающей среды и утилизация
- 27 Описание различных этапов работ; Вызов последней сохранённой неисправности; Рис. 35 Демонтаж предохранительного клапана (отопительного
- 28 Контрольные осмотры и техническое обслуживание; Рис. 36 Проверка фильтра в трубе холодной воды; Не прочищайте форсунки металлическими
- 29 Рис. 40 Демонтаж датчика температуры горячей воды; Показания манометра
- 30 Показания на дисплее; Таб. 24 Показания на дисплее; Показываемое значение
- 31 Неисправности; Устранение неисправностей; Возможен удар электрическим током!; Неисправности, показываемые на дисплее; Дисплей
- 33 Неисправности, не показываемые на дисплее; Таб. 27 Неисправности без индикации на дисплее; Неисправности котла
- 34 ГАРАНТИЙНЫЙ ТАЛОН; FD
- 35 Гарантийные обязательства; оборудования конечному Потребителю.
- 36 Приложение; Протокол пуска котла в эксплуатацию; В интересах Вашей безопасности; для каждого котла заполнить отдельный протокол!
- 39 Электрическая схема
- 40 Технические характеристики; Единицы
- 41 Таб. 29 Технические характеристики
- 42 Таб. 30 Технические характеристики; Характеристики датчиков; Таб. 31 Датчик температуры подающей линии
- 45 Алфавитный указатель; Испытание на герметичность системы отвода дымовых газов. . . 25
- 46 Сервисные функции
