– Lägg upp kedjesågen på en plan yta.



Använd endast sågkedjor med en drivlänkstjocklek
(spårvidd) på 1,1 mm.

– Lägg sågkedjan

11

 i spåret på svärdet

12

. Kontrollera rota-

tionsriktningen och jämför sågkedjan med rotationsrikt-
ningssymbolen

17

. Kontrollera att kedjespännkammen

23

ligger utåt. Sågkedjan

11

 kan lätttare läggas in om svärdet

12

 hålls lodrätt.

– Lägg kedjelänkarna kring kedjehjulet

18

 och sätt upp svär-

det

12

 så att de framför och bakom fästbulten

21

 befintliga

svärdgejderna

20

 griper in i det ovala hålet på svärdet

12

.

– Kontrollera att alla delar är korrekt placerade och håll svär-

det med kedjan i detta läge.

– Lägg noga upp kåpan

16

 och kontrollera att pilarna fortfa-

rande överensstämmer och att kedjefångtappen

22

 befin-

ner sig i härför avsedd gejdslits på kåpan

16

.

– Dra lätt fast kåpan

16

 med spännvredet

15

.

– Sågkedjan är inte ännu spänd. Spänn kedjan enligt

beskrivning ovan ”Sågkedjans spänning”.

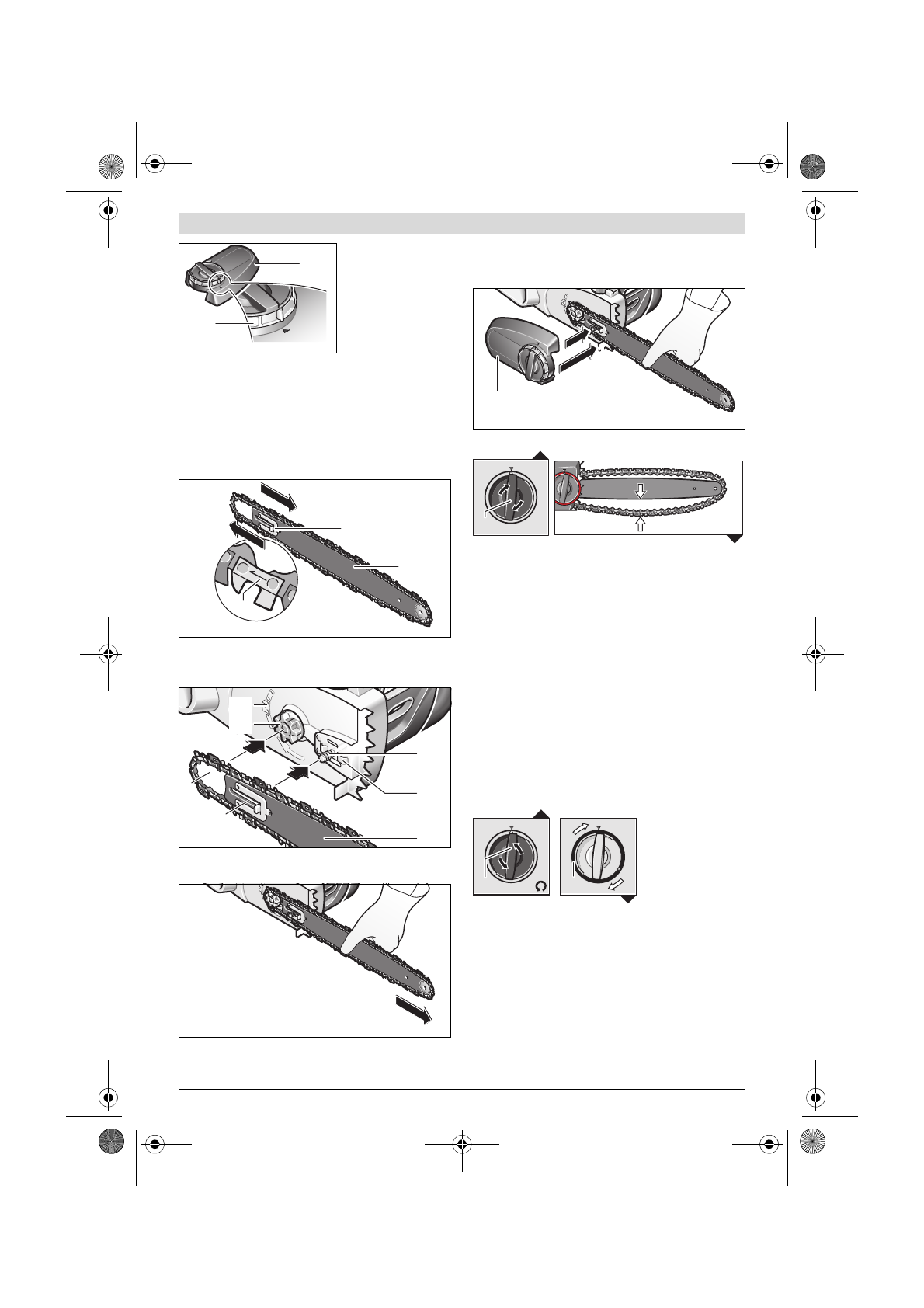

Sågkedjans spänning (se bild A)

Kontrollera kedjans spänning innan arbetet påbörjas, efter ett
par skär och under sågning regelbundet i intervaller om 10
minuter. Speciellt nya sågkedjor kan i början utvidgas i större
utsträckning.

Sågkedjans livslängd är till stor del beroende av smörjning
och korrekt spänning.

Spänn inte en het sågkedja; efter avkylning krymper den och
sitter sedan för kraftigt spänd på svärdet.

– Lägg upp kedjesågen på en plan yta.

– Vrid spännvredet

15

 ca 1 – 3 varv moturs för att lossa svär-

dets infästning.

– Kontrollera att kedjelänkarna ligger korrekt i styrspåret på

svärdet

12

 och på kedjehjulet

18

.

– Vrid den röda kedjespännringen

14

 över spärrstegen med-

urs tills rätt kedjespänning uppnåtts. Rastermekanismen
hindrar kedjespänningen från att släppa. Går kedjespänn-
ringen

14

 trögt måste spännvredet

15

 lossas ytterligare

genom vridning moturs. Spännvredet

15

 får rotera när

kedjespännringen

14

 ställs in.

– Sågkedjan

11

 är korrekt spänd när den i mitten kan lyftas

upp ca 3 – 4 mm. För kontroll dra med ena handen upp
sågkedjan mot sågens egenvikt.
