286

 | Hrvatski

F 016 L81 142 | (7.12.16)

Bosch Power Tools

Napomene za proizvode koji se

ne prodaju u Vel. Britaniji

:

PAŽNJA:

Za vašu sigurnost potrebno je da se utikač

24

instaliran na električnom alatu, spoji s produžnim kabelom

25

kako je prikazano na slici. Spojnica produžnog kabela mora
biti zaštićena od prskanja vode, mora biti izrađena od gume ili
gumirana. Produžni kabel mora se koristiti s vlačnim
rasterećenjem.

Priključni kabel mora se redovito kontrolirati na znakove
oštećenja i smije se koristiti samo u besprijekornom stanju.

Ako je priključni kabel oštećen, isti se smije popraviti samo u
ovlaštenom Bosch servisu.

Montaža i natezanje lanca pile



Lančanu pilu priključite na električnu mrežu tek nakon
završene montaže.



Kod rukovanja sa lancem pile uvijek treba nositi
zaštitne rukavice.

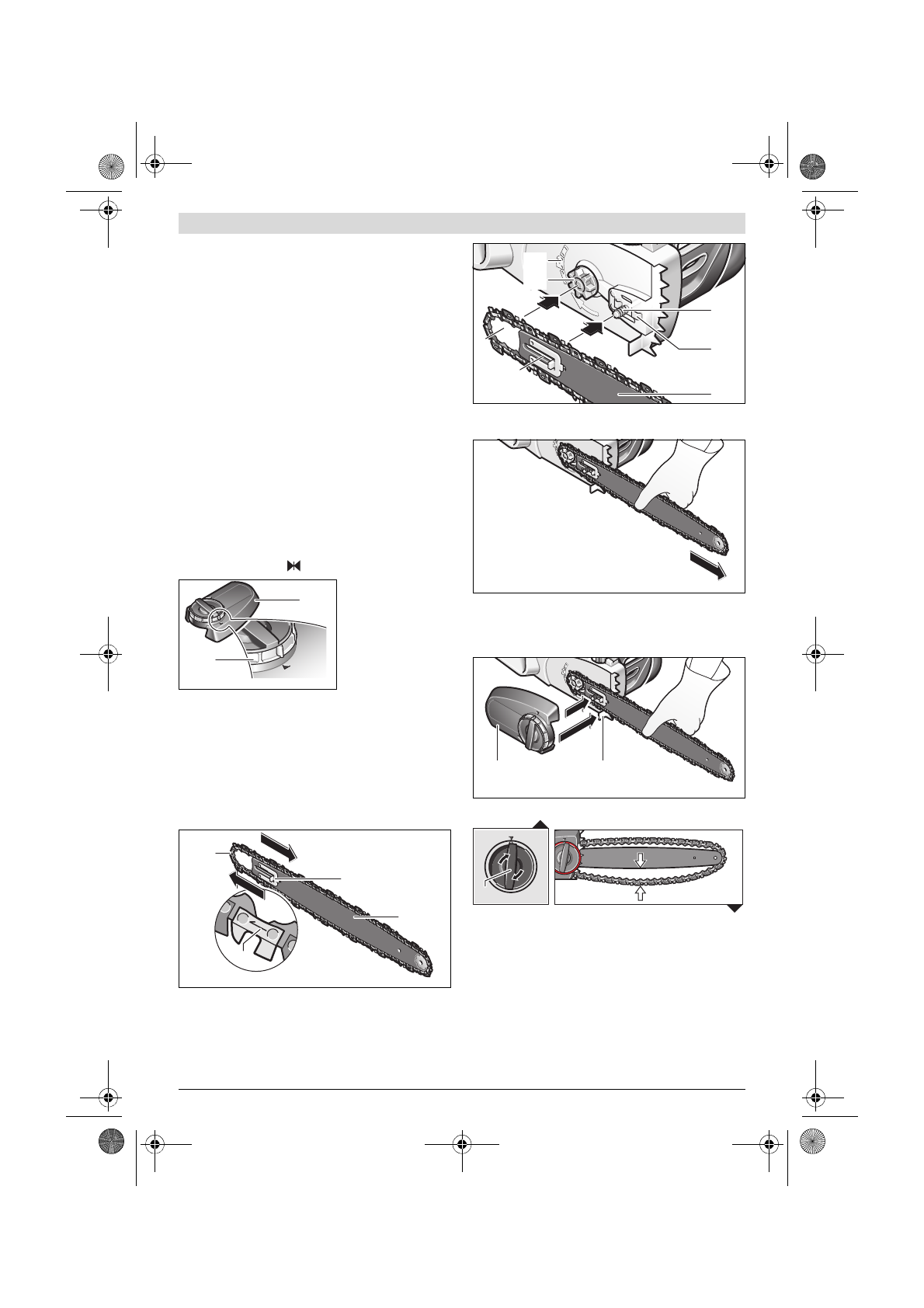

Montaža mača i lanca pile (vidjeti sliku A)

– Oprezno raspakirajte sve dijelove.

– Poklopite dvije strelice na prstenu za natezanje lanca pile

14

 i na poklopcu

16

(

).

– Položite lanac pile na ravnu površinu.



Koristite samo lance pile sa debljinom pogonskog
članka (širinom utora) od 1,1 mm.

– Umetnite lanac pile

11

 u utor po obodu mača

12

. Kod toga

pazite na ispravan smjer kretanja, a u tu svrhu usporedite
lanac pile sa simbolom smjera kretanja

17

. Izdanak za

natezanje lanca

23

 mora biti okrenut prema van. Kako bi se

olakšalo umetanje lanca pile

11

, mač

12

 držite u okomitom

položaju.

– Članke lanca pile položite oko lančanika

18

 i mač

12

stavite tako da vodeći segmenti mača

21

 koji se nalaze

ispred i iza svornjaka za pričvršćenje

20

 zahvate u ovalni

otvor mača

12

.

– Provjerite da li su svi dijelovi ispravno smješteni i da mač sa

lancem pile drže u ovoj poziciji.

– Poklopac

16

 stavite točno na njegovo mjesto i pazite na

pravilnu usmjerenost strelica i da svornjak za zahvaćanje
lanca

22

 zahvati u za to predviđeni vodeći prorez poklopca

16

.

– Malo  stegnite  poklopac

16

 sa steznom ručicom

15

.

– Lanac pile još nije nategnut. Natezanje lanca pile provodi

se kako je opisano u poglavlju „Natezanje lanca pile“.

Natezanje lanca pile (vidjeti sliku A)

Zategnutost lanca provjerite prije početka rada, nakon prvih
rezova i tijekom piljenja i redovito nakon svakih 10 minuta.
Posebno kod novih lanaca pile treba u početku računati sa
povećanim izduženjem.

Vijek trajanja lanca pile u znatnoj mjeri ovisi od
zadovoljavajućeg podmazivanja i pravilne zategnutosti.

16

14

12

23

11

17

17
18

20

12

21

22

16

15
