In caso di utilizzo della sega a catena con un cavo di prolunga
sono necessarie le seguenti sezioni conduttrici:
– 1,0 mm

2

: lunghezza massima 40 m

– 1,5 mm

2

: lunghezza massima 60 m

– 2,5 mm

2

: lunghezza massima 100 m

Per una maggiore sicurezza, si consiglia di usare un interrutto-
re a corrente di guasto (RCD) con una corrente di guasto mas-
sima di 30 mA. Questo interruttore a corrente di guasto do-
vrebbe essere controllato prima di ogni impiego.

Indicazione per prodotti che

 non vengono venduti in GB

:

ATTENZIONE:

Per la Vostra sicurezza è necessario che la spi-

na applicata sull’elettroutensile

24

 sia collegata al cavo di pro-

lunga

25

 come illustrato. Il raccordo del cavo di prolunga deve

essere protetto contro gli spruzzi dell’acqua, deve essere di
gomma oppure deve essere coperto con gomma. Il cavo di
prolunga deve essere usato con un dispositivo di scarico della
trazione.

Il cavo di collegamento deve essere controllato regolarmente
in merito ad eventuali danneggiamenti e può essere impiegato
esclusivamente in perfette condizioni.

Se il cavo di collegamento è danneggiato, lo stesso può essere
riparato esclusivamente da un’ Officina Bosch autorizzata.

Montaggio e tensione della catena
della sega



Collegare la sega a catena alla rete di alimentazione so-
lo dopo aver concluso completamente tutte le opera-
zioni di montaggio.



Maneggiando la catena della sega portare sempre dei
guanti di protezione.

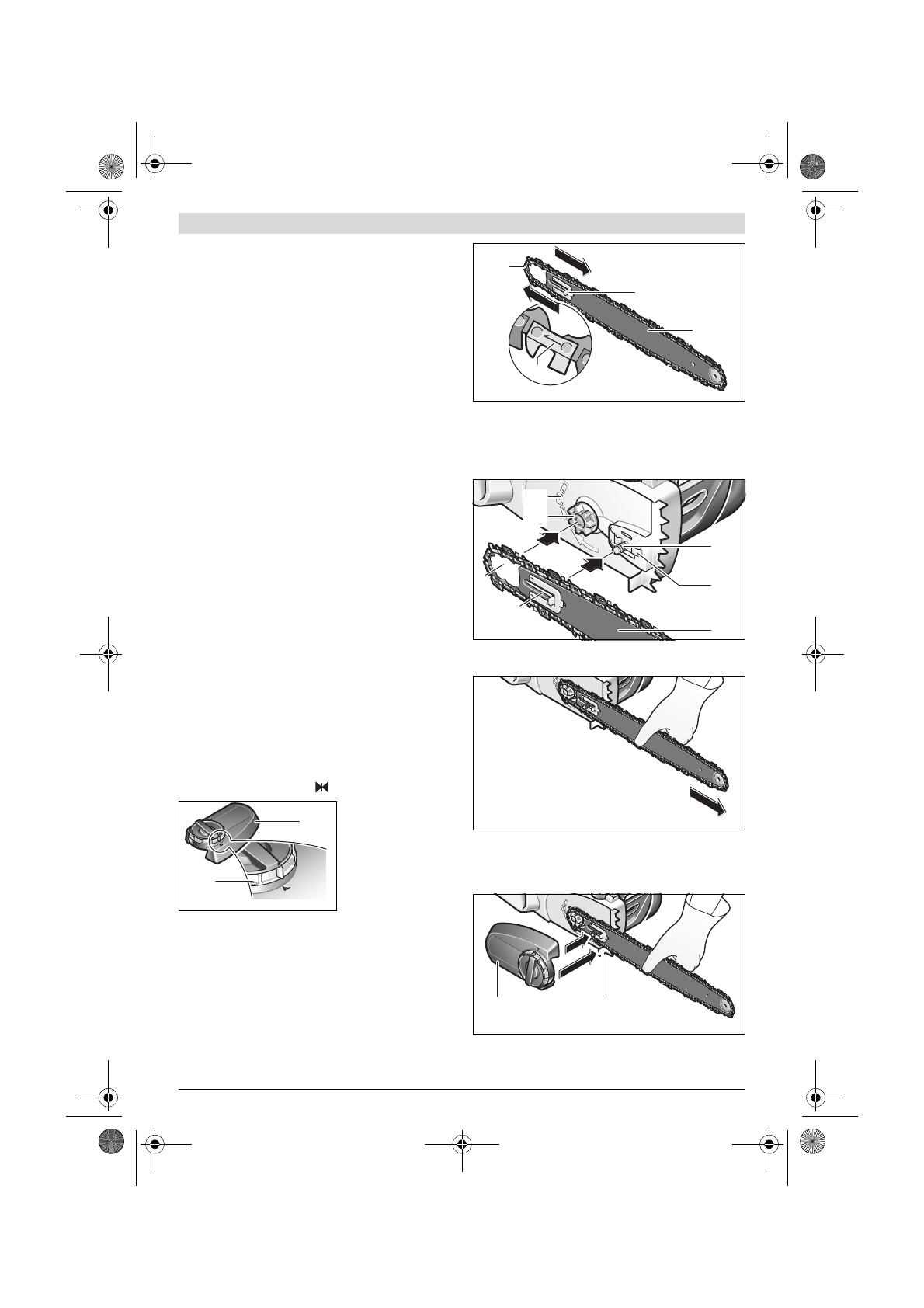

Montaggio della lama e della catena della sega
(vedi figura A)

– Estrarre con cautela tutti i componenti dall’imballaggio.

– Far coincidere le 2 frecce sull’anello di tensione della cate-

na

14

 e sulla copertura

16

(

).

– Appoggiare la sega a catena su una superficie piana.



Utilizzare esclusivamente catene per sega con uno
spessore dell’elemento di trazione (larghezza della
scanalatura) di 1,1 mm.

– Inserire la catena della sega

11

 nella scanalatura rotante

della lama

12

. Prestare attenzione al corretto senso di ro-

tazione. Confrontare la catena della sega con il simbolo re-
lativo al senso di rotazione

17

. Accertarsi che la camma

per tendere la catena

23

 sia rivolta verso l’esterno. Per fa-

cilitare l’inserimento della catena della sega

11

, tenere in

modo verticale la lama

12

.

– Applicare le maglie della catena attorno al rocchetto per

catena

18

 e posizionarvi sopra la lama

12

 in modo che i tra-

versini di guida per la lama

20

 che si trovano davanti e die-

tro il bullone di fissaggio

21

 facciano presa nel foro longitu-

dinale della lama

12

.

– Controllare se tutte le parti sono posizionate correttamen-

te e tenere in questa posizione la lama con la catena.

– Applicare con precisione la copertura

16

 ed assicurarsi

che le frecce coincidano come in precedenza e che il bullo-
ne di recupero della catena

22

 arrivi a posizionarsi nell’ap-

posita fessura di guida della copertura

16

.

– Serrare la copertura

16

 con l’impugnatura di serraggio

15

senza bloccarla.

16

14

12

23

11

17

17
18

20

12

21

22

16
