306

 | Latviešu

F 016 L81 142 | (7.12.16)

Bosch Power Tools

Montāža

Jūsu drošībai



Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet
elektroinstrumentu un atvienojiet tā kontaktdakšu no
elektrotīkla kontaktligzdas. Rīkojieties šādi arī tad, ja
instrumenta elektrokabelis ir bojāts, pārgriezts vai
samezglojies.



Ievērībai! Nepieskarieties rotējošajai zāģa ķēdei.



Nekādā gadījumā nedarbiniet ķēdes zāģi, ja tuvumā
atrodas citas personas, bērni vai mājdzīvnieki, kā arī
pēc alkohola, narkotisko vielu vai reibumu izraisošu
medikamentu lietošanas.

Elektriskā drošība

Drošības apsvērumu dēļ šis elektroinstruments ir apgādāts ar
aizsargizolāciju un var tikt lietots bez aizsargzemējuma.
Elektrobarošana notiek no 230 V, 50 Hz maiņsprieguma
elektrotīkla (ārpus EK piegādātie elektrobarošanas bloki
atkarībā no izpildījuma var būt paredzēti arī spriegumam
220 V vai 240 V). Izmantojiet darbam tikai lietošanai atļautos
pagarinātājkabeļus. Sīkāku informāciju varat saņemt
pilnvarotā klientu apkalpošanas iestādē.

Izmantojiet tikai tādus pagarinātājkabeļus, kuru uzbūve
atbilst tipam H07 RN-F vai IEC (60245 IEC 66).

Ja vēlaties izmantot pagarinātājkabeli ķēdes zāģa
pievienošanai elektrotīklam, kabeļa vadu šķērsgriezuma
laukumam jābūt šādam:
– 1,0 mm

2

 pie maksimālā garuma 40 m,

– 1,5 mm

2

 pie maksimālā garuma 60 m,

– 2,5 mm

2

 pie maksimālā garuma 100 m.

Lai paaugstinātu elektrodrošību, ieteicams lietot noplūdes
strāvas aizsargreleju (RCD) ar maksimālo aizsargstrāvu
30 mA. Šis aizsargrelejs ikreiz pirms darba jāpārbauda.

Piezīme par izstrādājumiem, kas

nav iegādāti Lielbritānijā

UZMANĪBU!

Drošības apsvērumu dēļ elektroinstrumenta

kontaktdakšu

24

 nepieciešams mehāniski sasaistīt ar

pagarinātājkabeli

25

, kā parādīts attēlā. Pagarinātājkabeļa

savienotājiem jābūt nodrošinātiem pret ūdens šļakatām; tiem
jābūt pagatavotiem no gumijas vai pārklātiem ar gumiju.
Pagarinātājkabelis jālieto kopā ar īpašu pretstiepes
stiprinājumu.

Regulāri pārbaudiet, vai savienojošajos kabeļos nav
vērojamas bojājumu pazīmes, un izmantojiet tos tikai tad, ja
kabeļi ir nevainojamā stāvoklī.

Atklājot elektrokabelī bojājumu, nodrošiniet, lai
nepieciešamais remonts tiktu veikts Bosch pilnvarotā
remonta darbnīcā.

Zāģa ķēdes montāža un spriegošana



Pievienojiet ķēdes zāģi elektrotīklam tikai pēc tā
pilnīgas salikšanas.



Rīkojoties ar zāģa ķēdi, vienmēr uzvelciet
aizsargcimdus.

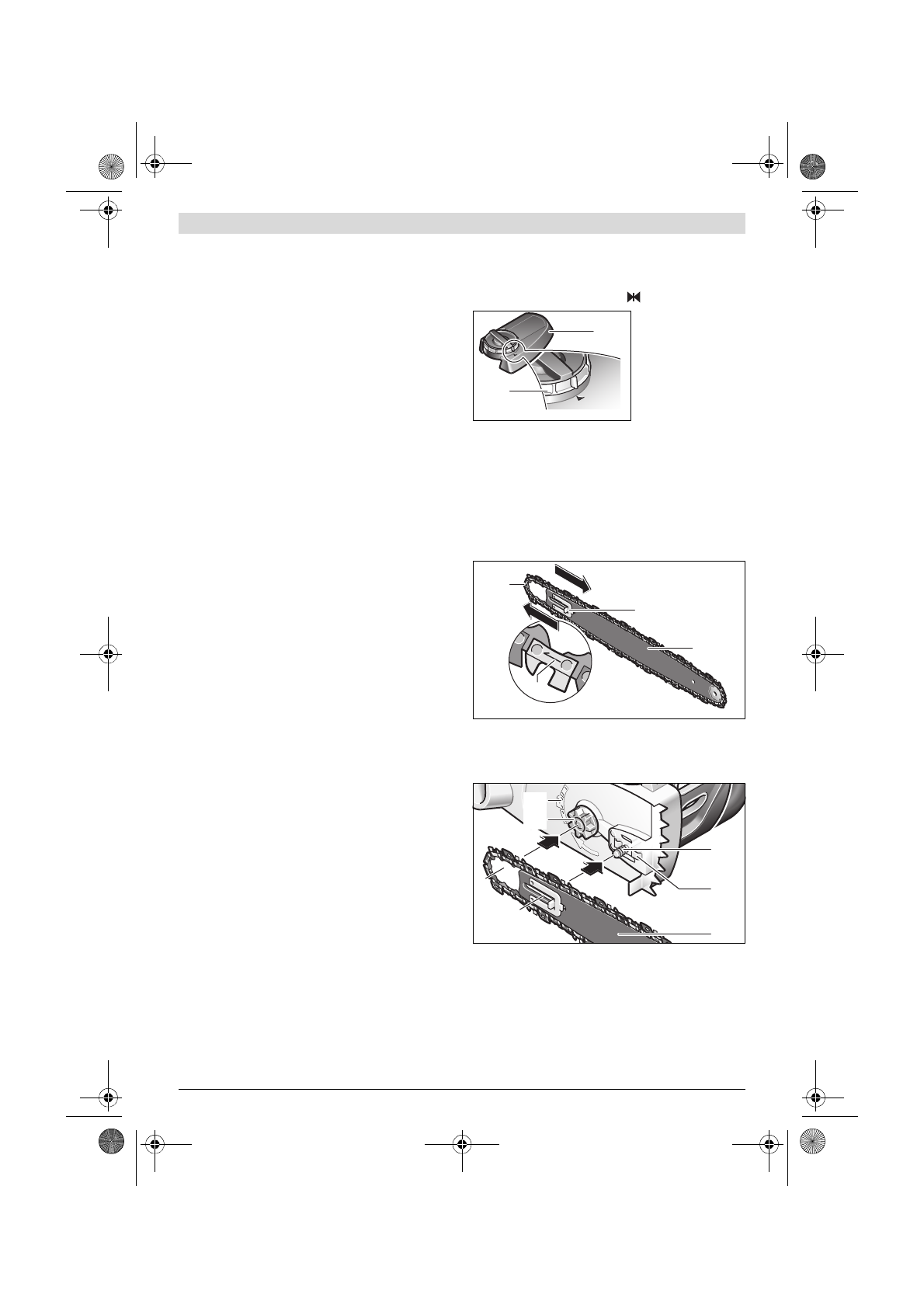

Vadotnes un zāģa ķēdes montāža (attēls A)

– Uzmanīgi izsaiņojiet visas daļas.

– Savietojiet bultu apzīmējumus uz ķēdes spriegošanas

gredzena

14

 un uz pārsega

16

(

).

– Novietojiet ķēdes zāģi uz līdzenas virsmas.



Kopā ar instrumentu izmantojiet vienīgi zāģa ķēdes ar
aktīvo posmu biezumu (zāģējuma platumu) 1,1 mm.

– Ieguldiet zāģa ķēdi

11

 vadotnes

12

 gropē. Pārbaudiet, vai

ir pareizs ķēdes kustības virziens, šim nolūkam salīdzinot
ķēdes zobu vērsumu ar kustības virziena apzīmējumu

17

.

Nodrošiniet, lai ķēdes spriegošanas atdure

23

 būtu vērsta

uz ārpusi. Lai atvieglotu zāģa ķēdes

11

 ieguldīšanu, turiet

ķēdes vadotni

12

 vertikāli.

– Novietojiet ķēdes posmus uz piedziņas zobriteņa

18

, tad

novietojiet ķēdes vadotni

12

 tādā stāvoklī, lai stiprinājuma

bultai

21

 abās pusēs esošie vadotnes fiksējošie izciļņi

20

ievietotos vadotnes

12

 garenajā atvērumā.

– Pārbaudiet, vai visas daļas ir pareizi savienotas un vadotne

kopā ar ķēdi droši noturas šajā stāvoklī.

16

14

12

23

11

17

17
18

20

12

21
