Подключения

■

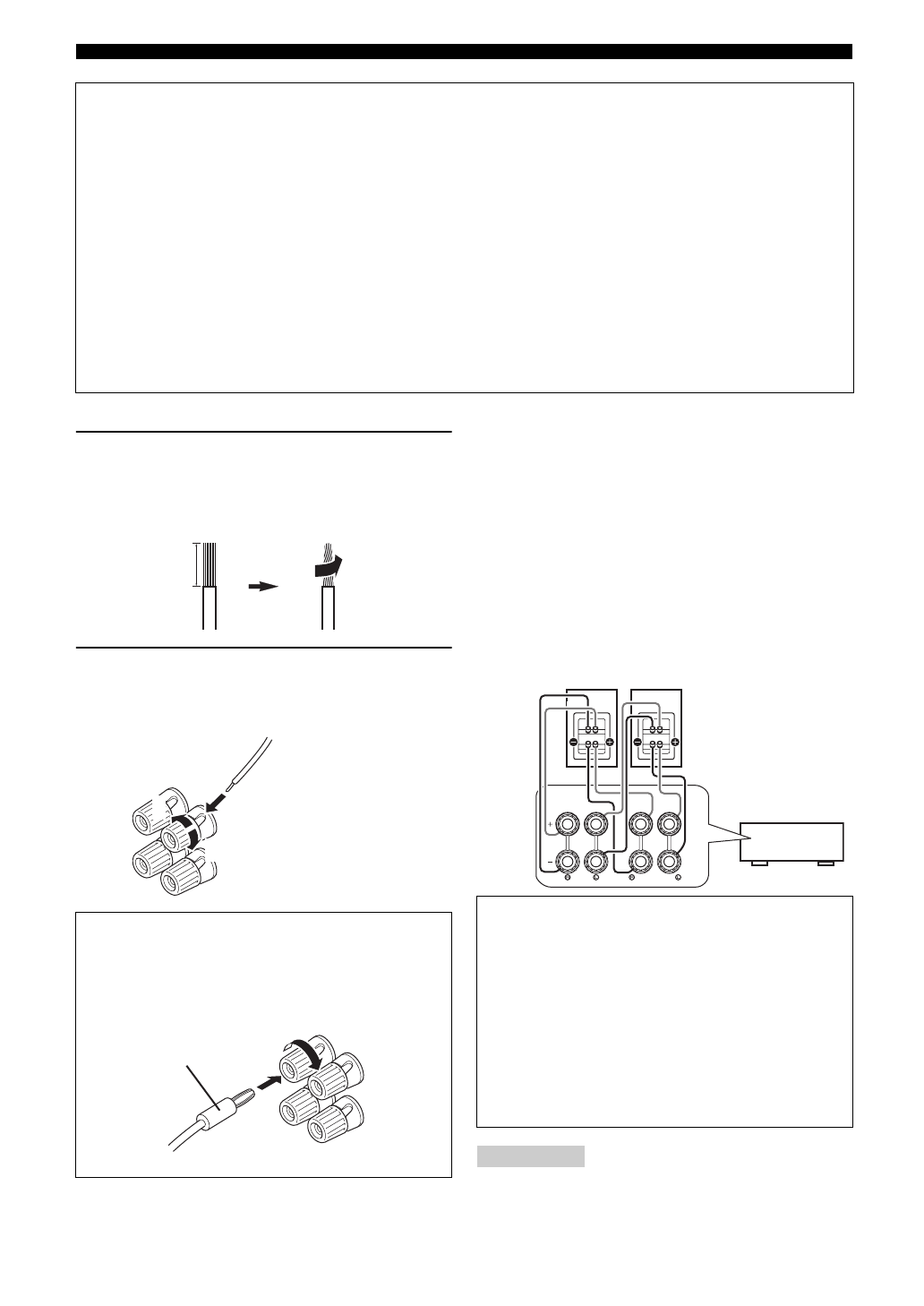

Подключение кабелей колонок

1

Удалите изоляцию на длине примерно 10
мм на конце каждого провода колонки, а
затем скрутите оголенные провода во
избежание короткого замыкания.

2

Ослабьте головку, вставьте скрученные
оголенные провода в отверстие и
затяните головку.

■

Использование соединений
двухканального усиления

Если тыловые колонки окружающего звучания не
подключаются, гнезда SURROUND BACK/BI-
AMP можно использовать для организации
соединений двухканального усиления, как
показано ниже, для системы с одной колонкой,
поддерживающей соединения двухканального
усиления.
Для включения соединений установите параметр
“BI-AMP” в меню дополнительных настроек в
“ON” (стр. 63).

Примечание

•

При выполнении соединений двухканального усиления

тыловые колонки окружающего звучания и дополнительные

колонки (колонки присутствия или колонки Zone2)
использовать нельзя.

Предупреждение

•

Кабель колонок обычно состоит из пары параллельных изолированных проводов. Для обозначения
полярности один из кабелей имеет другой цвет или полоски. Подключите один конец цветного
кабеля/кабеля с полоской к терминалу “+” (красному) данного аппарата, а другой конец – к такому
же терминалу колонки, и подключите один конец другого кабеля к терминалу “–” (черному)
аппарата, а другой конец – к такому же терминалу колонки.

•

Перед подключением колонок убедитесь, что силовой кабель отключен.

•

Не позволяйте оголенным проводам колонок соприкасаться друг с другом или с любой
металлической частью аппарата. Это может привести к поломке аппарата и/или колонок. В случае
короткого замыкания цепи при включении данного аппарата на дисплее передней панели появится
сообщение “CHECK SP WIRES!”.

•

Если изображение на мониторе (ЭЛТ) искажено, установите колонки дальше от видеоэкрана.

•

Используйте колонки с импедансом не менее 6 Ом. Перед подключением колонок установите
импеданс колонок в меню дополнительных настроек (стр. 63). При установке параметра “SP IMP.” в
“6

Ω

MIN” в качестве фронтальных колонок также можно использовать колонки с импедансом 4 Ом.

Подключение бананового штекера (за
исключением моделей для Кореи,
Великобритании, Европы, России и Азии)

Затяните головку и вставьте банановый штекер
в торец гнезда.

10 мм

1

2

3

Красный:
положительный (+)

Черный:
отрицательный (–)

Банановый штекер

Предупреждение

Перед выполнением соединений
двухканального усиления отключите все
перемычки или кабели, соединяющие
низкочастотный динамик с высокочастотным
динамиком. Более подробная информация
приведена в руководствах к колонкам.
При отсутствии соединений двухканального
усиления перед соединением кабелей колонки
убедитесь, что перемычки или кабели
подключены.

SURROUND BACK/

BI-AMP

FRONT

Фронтальные колонки

Правая

Левая

Данный

аппарат
