18

 Ru

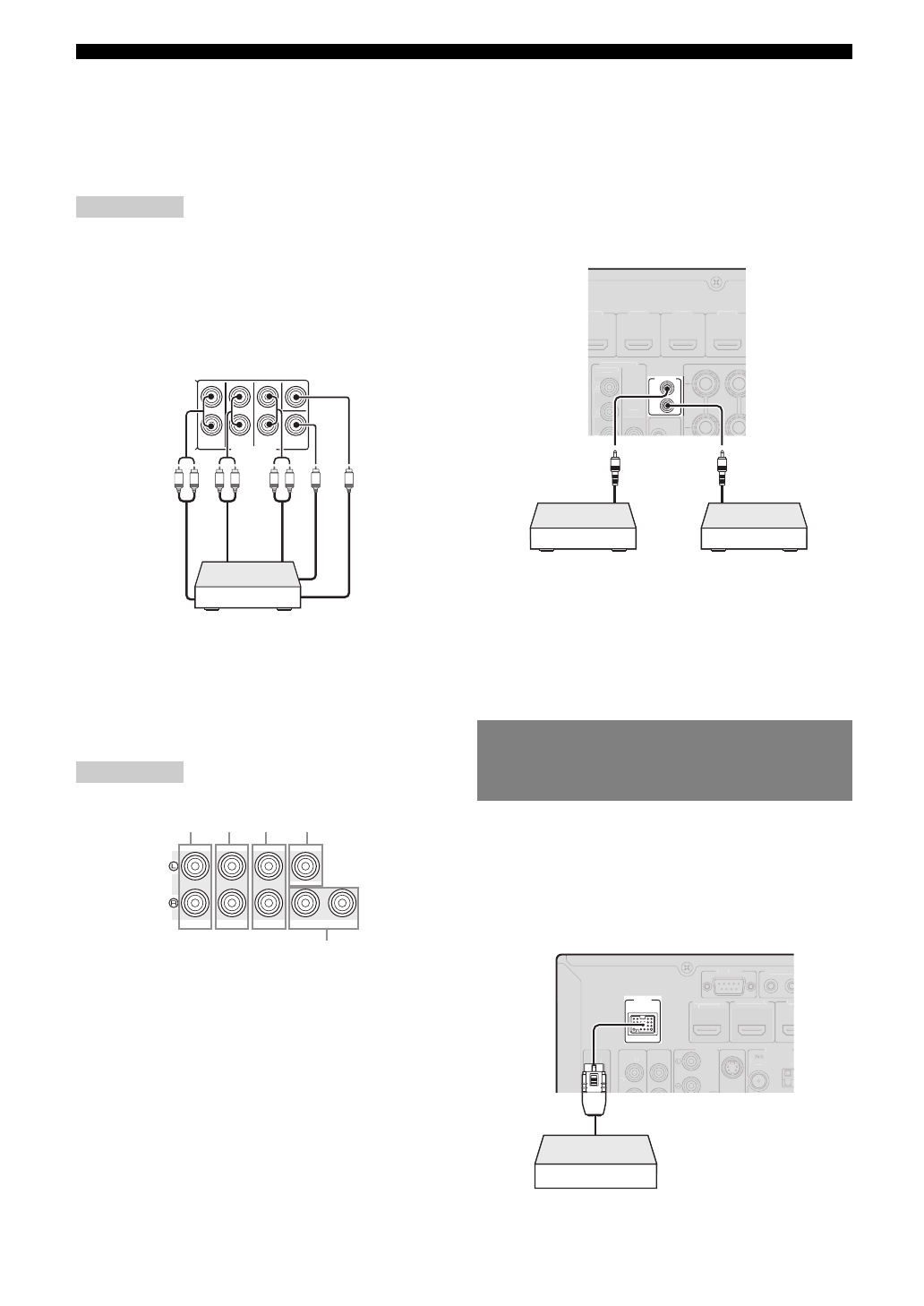

Подключения

■

Подключение мультиформатного плеера
или внешнего декодера

В данном аппарате предусмотрено 8

дополнительных входных гнезд (Front L/R, Center,

Surround L/R, Surround Back L/R и Subwoofer) для

дискретного многоканального входа с

мультиформатного плеера, внешнего декодера и т.п.

Примечания

•

При выборе “MULTI CH” в качестве источника процессор

цифрового звукового поля автоматически отключается.

•

Поскольку аппарат не перенаправляет сигналы, поступающие

через гнезда MULTI CH INPUT, для компенсации отсутствующих

колонок, при использовании этой функции подключите по

крайней мере 5.1-канальную акустическую систему.

•

Пользователь может выбирать тип видеосигналов, выводимых

при многоканальном воспроизведении аудио (стр. 45). Если на

DVD-плеере есть выходные гнезда многоканального

аналогового аудио, при выполнении видеосоединений

подключите их к гнездам MULTI CH INPUT (компонентное

или композитное видео).

■

Подключение внешнего усилителя

Для использования дополнительного усилителя

подключите внешний усилитель к гнездам PRE

OUT. Каждое гнездо PRE OUT выводит сигналы

того же канала, что и соответствующие

терминалы колонок.

Примечание

•

При подключении к гнездам PRE OUT, не выполняйте

подключений к терминалам колонок.

a

Гнезда FRONT PRE OUT

Выходные гнезда фронтального канала.

b

Гнезда SURROUND PRE OUT

Выходные гнезда канала окружающего звучания.

c

Гнезда SUR.BACK PRE OUT

Выходные гнезда тылового окружающего звучания.

При подключении только одного внешнего усилителя к

тыловому каналу окружающего звучания подключите

его к левому гнезду SUR.BACK (SINGLE).

y

•

Для вывода сигналов тыловых каналов окружающего

звучания через эти гнезда установите параметр “Surround

Speaker” в любое значение, кроме “None” (стр. 49).

d

Гнездо CENTER PRE OUT

Выходное гнездо центрального канала.

e

Гнездо SUBWOOFER PRE OUT 1/2

Подключение сабвуфера со встроенным усилителем.

При подключении двух сабвуферов через них будет

выводиться один и тот же звук.

■

Передача/прием сигналов дистанционного управления

Если компоненты могут передавать сигналы

дистанционного управления, подключите гнезда

REMOTE IN и REMOTE OUT к входному и

выходному гнездам дистанционного управления с

помощью монофонического аналогового

миникабеля показанным ниже образом.

y

•

При подключении компонента Yamaha, поддерживающего

прием сигнала управления SCENE через гнездо REMOTE

OUT аппарата, воспроизведение на компоненте Yamaha можно

включить с помощью функции SCENE (стр. 24).

•

При подключении компонента стороннего производителя к

гнезду REMOTE OUT данного аппарата в меню

дополнительных настроек установите параметр “SCENE IR” в

“OFF” (стр. 63).

Данный аппарат оборудован разъемом DOCK, к

которому можно подключить универсальную док-

станцию Yamaha iPod (YDS-11, продается

отдельно) или беспроводной аудиоприемник

Bluetooth (YBA-10, продается отдельно). Через

аппарат можно воспроизводить сигнал с

компонента iPod или Bluetooth, подключив

компонент к разъему DOCK.

FRONT

SURROUND

SUR.BACK

SUBWOOFER

MULTI CH INPUT

CENTER

L

R

L

R

R

L

Выход

тылового

окружаю

щего

звучания

Вы
хо

д

окруж

аю

щ

его

звуча

ния

Фронтал

ьный

выход

Выход

сабвуф

ера

Центральный

выход

Мультиформатный плеер или внешний декодер

(7.1-канальный выход)

FRONT

SURROUND

SUR. BACK

SUBWOOFER

PRE OUT

CENTER

SINGLE

1

2

a

b

c

d

e

Подключение универсальной док-
станции Yamaha iPod или беспроводного
аудиоприемника Bluetooth™

IN

OUT

REMOTE

HDMI 1

BD/DVD)

HDMI 2

HDMI 3

HDMI 4

VIDEO

MONITOR OUT

P

R

P

B

Y

COMPONENT

VIDEO

Выход

дистанционного

управления

Вход
дистанционно
го управления

Приемник

или компонент Yamaha

ИК-излучатель или
компонент Yamaha

(CD- или DVD-плеер и др.)

DOCK

RS- 232C

TRIGGER O

COMPONENT

VIDEO

P

R

1

2

OPTICAL

OUT

HDMI OUT 2

HDMI OUT 1

ANTENNA

PHONO

UNBAL.

FM

GND

S VIDEO

HD

(BD

(HDMI CONTROL)

GND

Подключение универсальной док-станции Yamaha

iPod или беспроводного аудиоприемника Bluetooth
