14

ANSCHLÜSSE

Schhließen Sie das Netzkabel an eine Netzdose an,
nachdem Sie alle anderen Anschlüsse fertiggestellt haben.

■

AC OUTLET(S) (SWITCHED)

Modell für Australien  ...................................... 1 Netzdose
Andere Modelle .............................................. 2 Netzdosen
Verwenden Sie diese Netz-Steckdosen, um die Stromkabel
Ihrer anderen Komponenten an dieses Gerät
anzuschließen. Diese Netz-Steckdosen liefern den Strom
immer an jede angeschlossene Komponente, wenn die
Stromversorgung dieses Gerätes eingeschaltet ist. Für
Informationen über die maximale Leistungsaufnahme
(Gesamtleistungsaufnahme der Komponenten) siehe
„TECHNISCHE DATEN“ auf Seite 39.

Sobald alle Anschlüsse fertig gestellt sind, schalten Sie die
Stromversorgung dieses Gerätes ein.

1

Drücken Sie MASTER ON/OFF an der
Frontblende nach innen in Stellung ON zum
Einschalten der Stromversorgung dieses
Gerätes.

Main Zone dieses Geräts schaltet ein.

• Sie können Main Zone dieses Geräts auf

Bereitschaftsmodus stellen, indem Sie MAIN ZONE
ON/OFF an der Frontblende oder STANDBY an der
Fernbedienung drücken.
Drücken Sie MAIN ZONE ON/OFF auf der
Frontblende oder POWER auf der Fernbedienung, um
Main Zone des Gerätes wieder einzuschalten.

• Drücken Sie MASTER ON/OFF an der Frontblende

erneut zum Freigeben nach außen in Stellung OFF zum
Ausschalten dieses Geräts.

y

Während MASTER ON/OFF an der Frontblende nach innen in
Stellung ON gedrückt wird, können Sie Zone 2 einschalten oder
getrennt auf Bereitschaftsmodus schalten (siehe Seite 32).

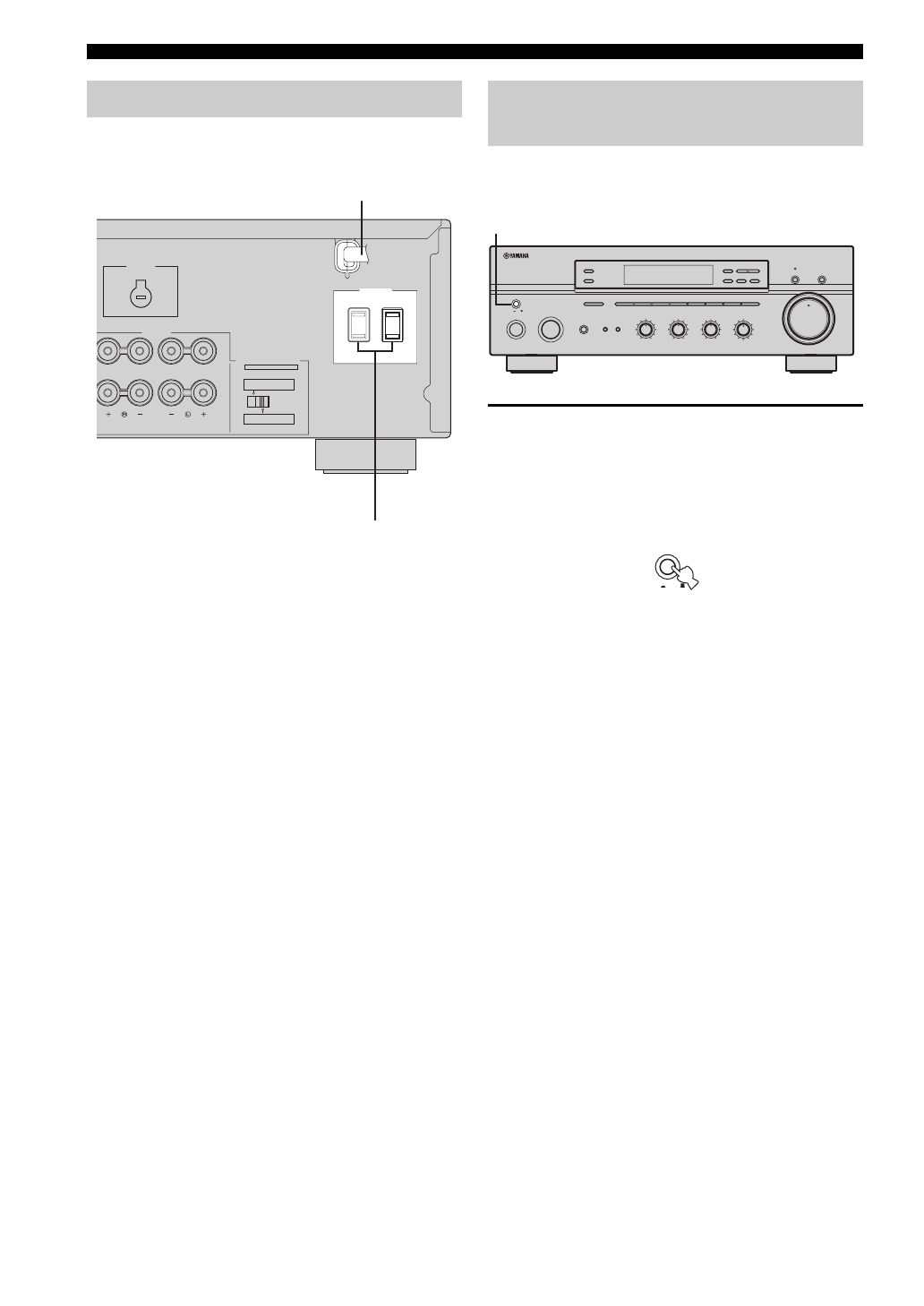

Anschluss des Netzkabels

A OR B: 4

Ω

MIN. /SPEAKER

   A + B: 8

Ω

MIN. /SPEAKER

A OR B:  8

Ω

MIN. /SPEAKER

A + B:16

Ω

MIN. /SPEAKER

IMPEDANCE SELECTOR

SET BEFORE POWER ON

SPEAKERS

VOLTAGE

SELECTOR

AC OUTLETS

SWITCHED

(Modell für allgeemeine Gebiete)

Netzkabel

AC OUTLET(S)

Ein- und Ausschalten dieses
Geräts

ON/OFF

INPUT

MAIN ZONE

PHONES

BASS

MASTER

ON

OFF

MD/TAPE MONITOR

PURE DIRECT

5

5

1

0

1

4

4

2

2

3

3

+

–

VOLUME

l

 TUNING

h

ZONE 2 ON/OFF

ZONE CONTROL

FM/AM

EDIT

A/B/C/D/E

1

2

3

4

5

6

7

8

MEMORY

MAN'L/AUTO FM

TUNING MODE

AUTO/MAN'L

TREBLE

5

5

1

0

1

4

4

2

2

3

3

+

–

BALANCE

5

5

1

0

1

4

4

2

2

3

3

R

L

LOUDNESS

5

7

1

FLAT

6

4

8

2

10

–30dB

3

9

SPEAKERS

B

A

1

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

MASTER

ON

OFF
