14

RACCORDEMENTS

Branchez le cordon d’alimentation secteur sur une prise
secteur lorsque tous les appareils ont été raccordés.

■

AC OUTLET(S) (SWITCHED)

Modèle pour l’Australie ............................. 1 prise secteur
Autres modèles ...........................................2 prises secteur
Utilisez ces prises pour brancher la fiche du cordon
d’alimentation d’autres appareils de la chaîne. Ces prises
alimentent les appareils qui y sont reliés dans la mesure où
cet appareil est lui-même alimenté. Pour connaître la
puissance maximale (consommation totale de l’ensemble
des appareils), eportez-vous au paragraphe voir
“CARACTÉRISTIQUES TECHNIQUES”, page 39.

Tous les raccordements étant réalisés, mettez l’appareil
sous tension.

1

Appuyez  MASTER ON/OFF du panneau
avant vers la position ON pour mettre cet
appareil sous tension.

Main Zone de l’appareil s’allume.

• Vous pouvez régler Main Zone de cet appareil sur le

mode de veille. Pour cela, appuyez sur MAIN ZONE
ON/OFF du panneau avant ou sur STANDBY de la
télécommande.
Appuyez sur MAIN ZONE ON/OFF sur la face avant
ou sur POWER sur le boîtier de télécommande pour
remettre Main Zone sous tension.

• Pour éteindre l’appareil, appuyez sur MASTER

ON/OFF de la face avant pour le relâcher et le ramener
hors de la position OFF.

y

Lorsque MASTER ON/OFF sur la face avant est enfoncé vers la
position ON, vous pouvez activer Zone 2 ou le régler sur le mode
de veille de manière indépendante (voir page 32).

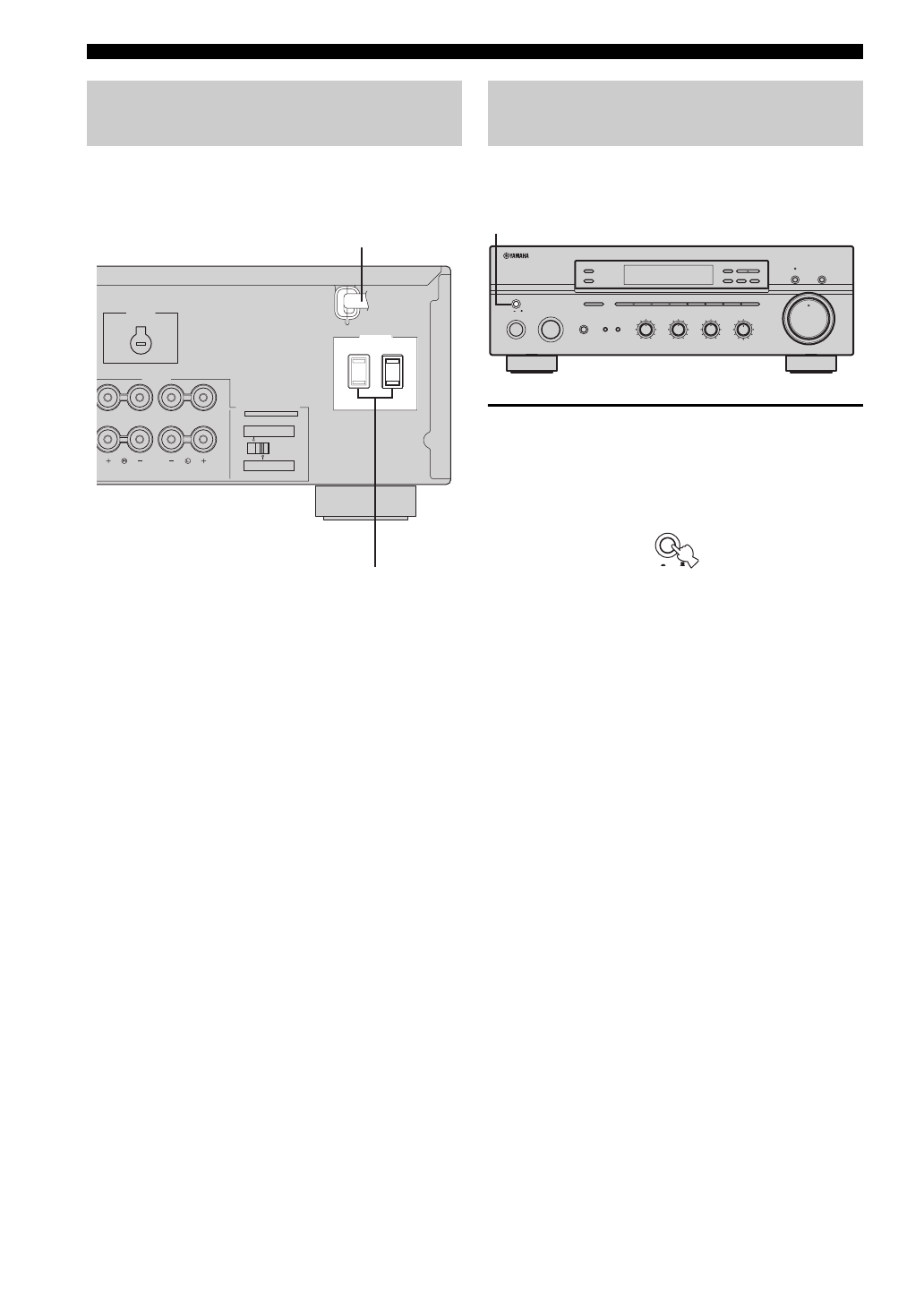

Raccordement du cordon
d’alimentation

A OR B: 4

Ω

MIN. /SPEAKER

   A + B: 8

Ω

MIN. /SPEAKER

A OR B:  8

Ω

MIN. /SPEAKER

A + B:16

Ω

MIN. /SPEAKER

IMPEDANCE SELECTOR

SET BEFORE POWER ON

SPEAKERS

VOLTAGE

SELECTOR

AC OUTLETS

SWITCHED

(Modèle standard)

Cordon d’alimentation
secteur

AC OUTLET(S)

Mise sous tension et hors tension
de l’appareil

ON/OFF

INPUT

MAIN ZONE

PHONES

BASS

MASTER

ON

OFF

MD/TAPE MONITOR

PURE DIRECT

5

5

1

0

1

4

4

2

2

3

3

+

–

VOLUME

l

 TUNING

h

ZONE 2 ON/OFF

ZONE CONTROL

FM/AM

EDIT

A/B/C/D/E

1

2

3

4

5

6

7

8

MEMORY

MAN'L/AUTO FM

TUNING MODE

AUTO/MAN'L

TREBLE

5

5

1

0

1

4

4

2

2

3

3

+

–

BALANCE

5

5

1

0

1

4

4

2

2

3

3

R

L

LOUDNESS

5

7

1

FLAT

6

4

8

2

10

–30dB

3

9

SPEAKERS

B

A

1

0

12

12

2

8

4

∞

20

20

60

60

26

26

40

40

16

16

-dB

-dB

MASTER

ON

OFF
