ZONE 2

31

GEA

V

ANCEERDE

BEDIENI

N

G

Nederlands

Dit toestel stelt u in staat een audio- en videosysteem in verschillende kamers samen te stellen. De Zone 2 functie geeft u
de mogelijkheid dit toestel tegelijkertijd verschillende signaalbronnen te laten weergeven in twee verschillende ruimten,
bijvoorbeeld in uw woonkamer en in Zone 2 (uw werkkamer bijv.). U kunt het toestel ook bedienen vanuit de tweede
ruimte met behulp van de Zone 2 afstandsbediening (los verkrijgbaar).

Om gebruik te kunnen maken van de mogelijkheden voor weergave in een andere ruimte, heeft u naast dit toestel de
volgende apparatuur nodig:
• Zone 2 afstandsbediening
• Een infraroodontvanger voor de tweede ruimte
• Een infraroodzender voor de eerste ruimte. Deze zender geeft de infraroodsignalen van de Zone 2 afstandsbediening

uit Zone 2 door aan de apparatuur in de eerste ruimte.

• Een versterker en luidsprekers in de tweede ruimte

y

Sommige YAMAHA modellen kunnen direct worden aangesloten op de REMOTE OUT aansluiting op het achterpaneel van dit toestel.
Als u een dergelijk product heeft, is het mogelijk dat u geen infraroodzender nodig heeft. Er kunnen maximaal zes YAMAHA
componenten worden aangesloten zoals hieronder staat aangegeven.

■

Configuratie en aansluitingen bij meerdere ruimten

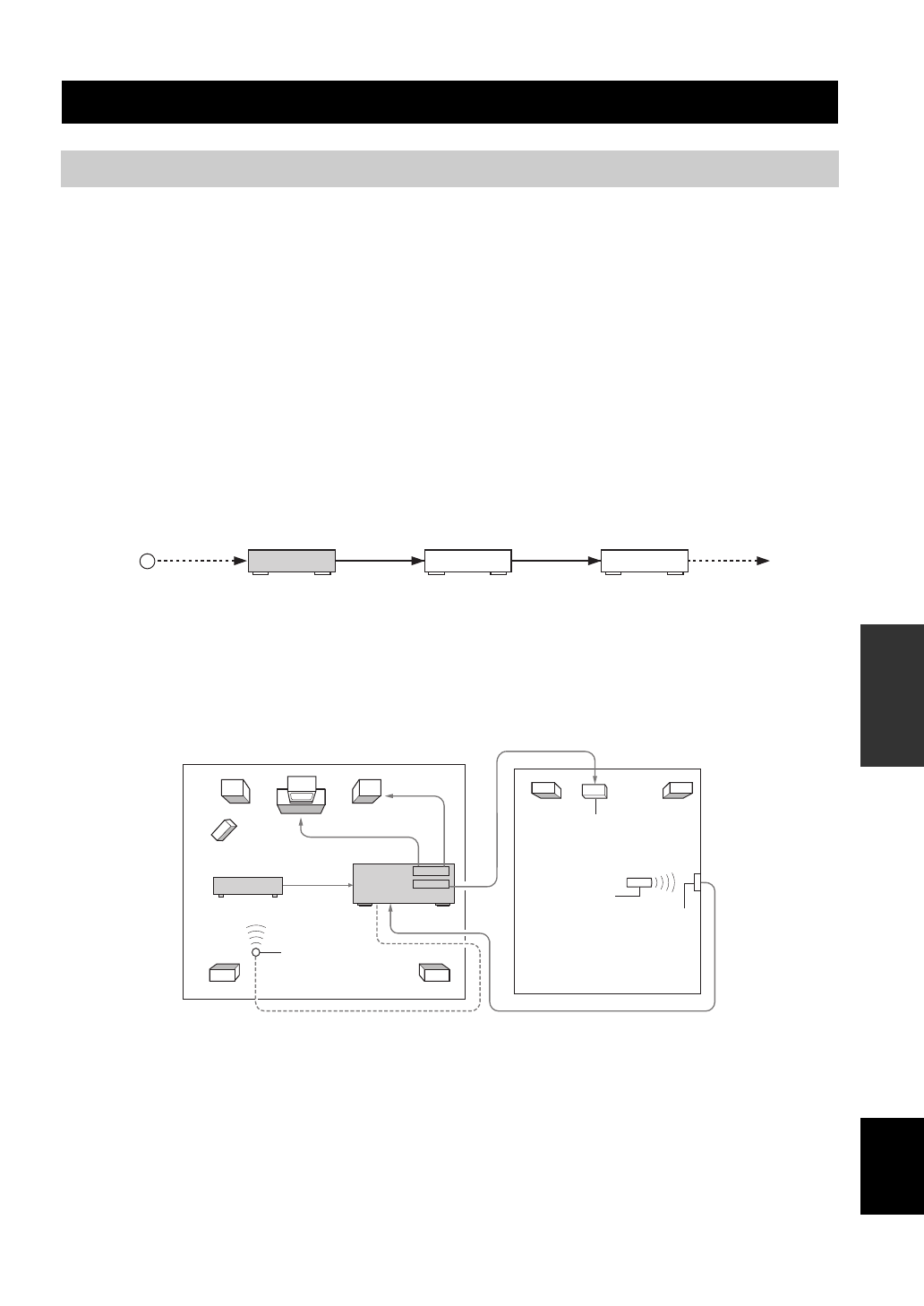

De volgende afbeelding toont een voorbeeld van de configuratie en de vereiste aansluitingen voor gebruik van het
systeem in meerdere ruimten.

y

Omdat er zoveel mogelijkheden zijn voor de aansluitingen en de manieren waarop u dit toestel in twee verschillende ruimten kunt
gebruiken, raden we u aan uw dichtstbijzijnde erkende YAMAHA dealer of servicecentrum te raadplegen voor de Zone 2 configuratie
en aansluitingen die het best tegemoetkomen aan uw eisen.

ZONE 2

Aansluiten van Zone 2 componenten

OUT

OUT

IN

REMOTE

IN

REMOTE

OUT

IN

REMOTE

REMOTE

Dit toestel

YAMAHA

component

YAMAHA

component

Infraroodontvanger

REMOTE OUT

VIDEO IN

MONITOR OUT

SPEAKERS

REMOTE IN

ZONE 2 AUDIO OUT

MAIN

ZONE 2

AUDIO IN

Infraroodzender

DVD-speler

(of andere componenten)

Versterker

Zone 2

afstandsbediening

Infraroodontvanger

Tweede ruimte

(Zone 2)

Hoofdruimte

(Main Zone)

Dit toestel
