11

AANSLUITINGEN

V

O

ORBEREIDIN

GEN

Nederlands

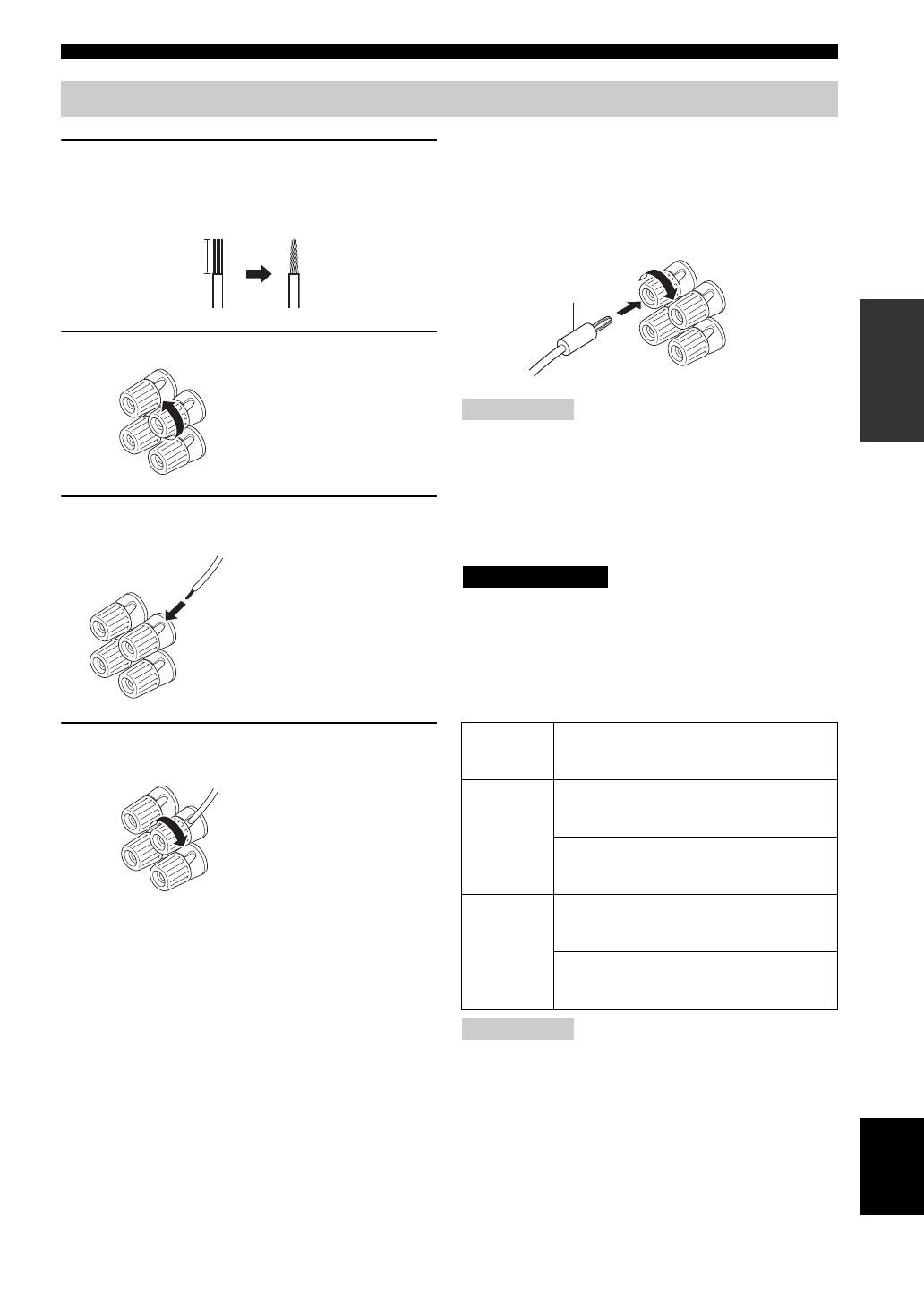

1

Strip ongeveer 10 mm van de isolatie van het
uiteinde van elk van de luidsprekerkabels en
draai de ontblote draadjes netjes in elkaar
om kortsluiting te voorkomen.

2

Schroef de knop los.

3

Steek een ontbloot draadeind in het gat aan
de zijkant van de aansluiting.

4

Draai de draad vervolgens met de knop weer
vast.

■

Aansluiten van bananenstekkers

(Alleen modellen voor de V.S., Canada,
Australië en algemene modellen)

Draai eerst de knop vast en steek vervolgens de
bananenstekker in het uiteinde van de corresponderende
aansluiting.

• U kunt één of twee luidsprekersets aansluiten op dit toestel. Als

u een enkel luidsprekersysteem gebruikt, kunt u dit naar keuze
met de SPEAKERS A of B aansluitingen verbinden.

• Gebruik uitsluitend luidsprekers met de op het achterpaneel van

dit toestel aangegeven impedantie.

■

IMPEDANCE SELECTOR

U mag de IMPEDANCE SELECTOR schakelaar in geen geval
omzetten terwijl dit toestel aan staat, want hierdoor zal het toestel
kapot gaan.

Kies de stand van de schakelaar (links of rechts) aan de
hand van de impedantie van de luidsprekers in uw
systeem.

• Modellen voor Canada kunnen niet tegelijkertijd gebruik maken

van twee aparte luidsprekersets (A en B) wanneer de
IMPEDANCE SELECTOR schakelaar op de rechter stand
staat.

• Als dit toestel niet aan gaat, is het mogelijk dat de

IMPEDANCE SELECTOR schakelaar niet helemaal in de
gewenste stand staat. In een dergelijk geval dient u de
schakelaar helemaal in de juiste stand te zetten wanneer de
stroomvoorziening van dit toestel volledig is afgesloten.

Aansluiten van de luidsprekers

10 mm

Rood: positief (+)

Zwart: negatief (–)

Rood: positief (+)

Zwart: negatief (–)

Rood: positief (+)

Zwart: negatief (–)

Opmerkingen

Stand van

de

schakelaar

Impedantieniveau

Rechts

Als u één set (A of B) gebruikt, moet de
impedantie van elk van de luidsprekers 8

Ω

 of

hoger zijn.
Als u twee sets (A en B) gebruikt, moet de
impedantie van elk van de luidsprekers 16

Ω

of hoger zijn.

Links

Als u één set (A of B) gebruikt, moet de
impedantie van elk van de luidsprekers 4

Ω

 of

hoger zijn.
Als u twee sets (A en B) gebruikt, moet de
impedantie van elk van de luidsprekers 8

Ω

 of

hoger zijn.

Opmerkingen

Bananenstekker

LET OP
