СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ
6
1
Терминалы антенн
Подключите ЧМ и АМ антенны.
Для информации по подключению, смотрите
стр. 12.
2
Гнезда AUDIO/VIDEO
Подключите аудио и видеокомпоненты.
Для информации по подключению, смотрите
стр. 10.
3
Гнездо SUB WOOFER OUTPUT
Подключите сабвуфер со встроенным
усилителем.
4
Гнезда REMOTE
Данные гнезда предназначены для приема/вывода
сигналов дистанционного управления.
Для информации по подключению, смотрите
стр. 31.
5
AC OUTLET(S) (SWITCHED)
Используется для подачи электроэнергии на
другие аудио и видеокомпоненты.
Смотрите стр. 14 для получения подробной
информации.
6
Гнезда CD
Подключите CD-проигрыватель.
Для информации по подключению, смотрите
стр. 10.
7
Гнезда PHONO и терминал GND
Подключите проигрыватель.
Для информации по подключению, смотрите
стр. 10.
8
Гнезда ZONE 2
Подключите компонент Zone 2.
Для информации по подключению, смотрите
стр. 31.
9
Терминалы SPEAKERS
Подключите колонки.
Для информации по подключению, смотрите
стр. 11.
0
Переключатель IMPEDANCE SELECTOR
Переключение параметра импеданса.
Смотрите стр. 11 для получения подробной
информации.
■
Только модель для Азии и общая
модель
A
VOLTAGE SELECTOR
VOLTAGE SELECTOR на задней панели данного
аппарата должен быть установлен на местное
напряжение ДО подключения силового кабеля к
розетке переменного тока.
Имеются следующие напряжения:
Модель для Азии
................ 220/230–240 В переменного тока, 50/60 Гц
Общая модель
..... 110/120/220/230–240 В переменного тока, 50/60 Гц

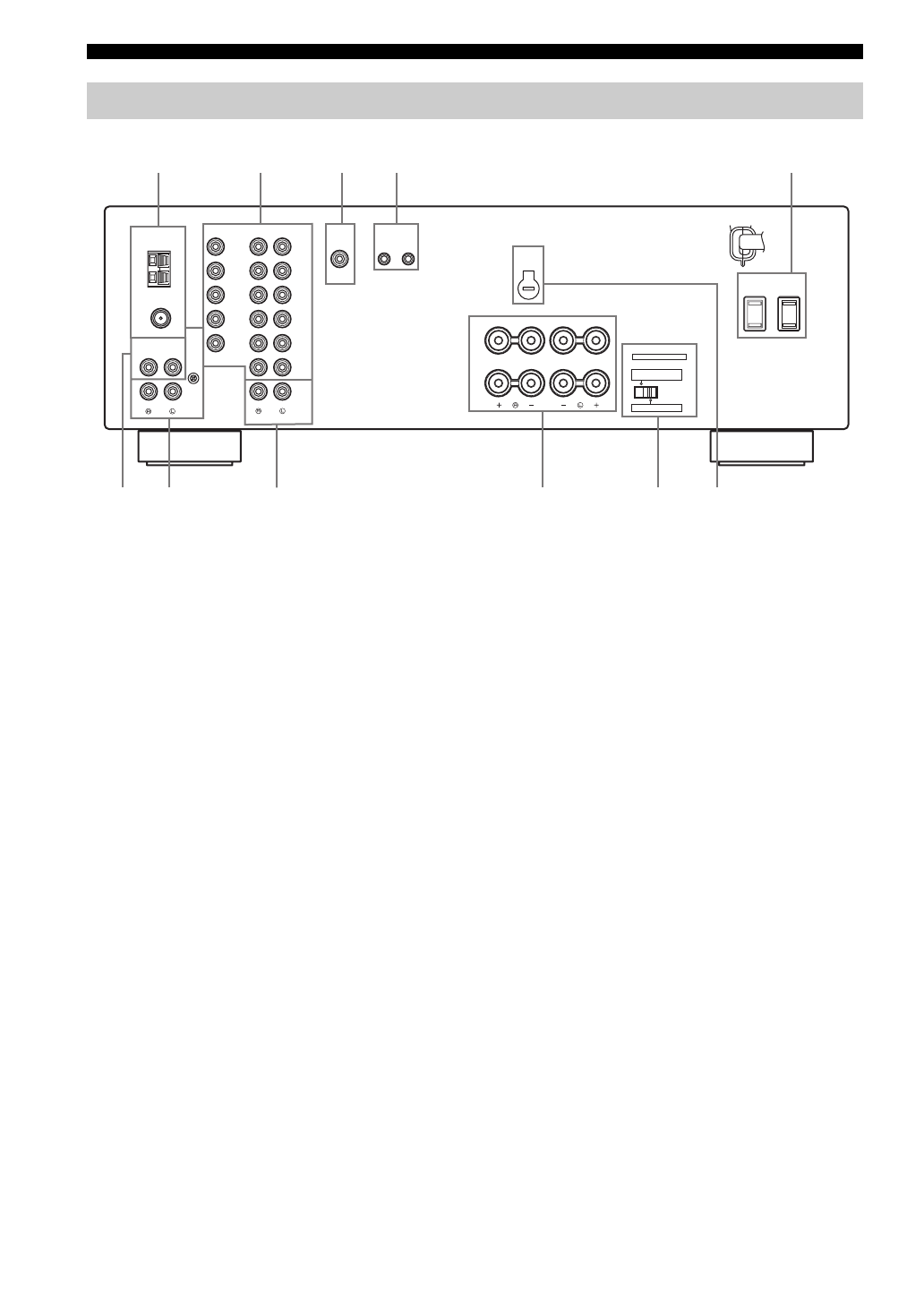

Задняя панель
GND
AM
ANT
FM
ANT
75
Ω
UNBAL.
DVD
DTV/
CBL
IN
(PLAY)
IN
(PLAY)
OUT
(REC)
OUT
(REC)
MD/TAPE
ZONE 2
MONITOR
OUT
VCR
DVD
DTV/
CBL
IN
OUT
VCR
AUDIO
VIDEO
TUNER
AUDIO
GND
OUTPUT
REMOTE
CD
PHONO
OUTPUT
IN
OUT
SUB
WOOFER
A OR B: 4
Ω
MIN. /SPEAKER
A + B: 8
Ω
MIN. /SPEAKER
A OR B: 8
Ω
MIN. /SPEAKER
IMPEDANCE SELECTOR
SET BEFORE POWER ON
SELECTEUR D'IMPEDANCE
SPEAKERS
A
B
AC OUTLETS
SWITCHED
VOLTAGE
SELECTOR
6
0
A
7
9
1
2
3
4
5
8
(Общая модель)
