11

СОЕДИНЕНИЯ

П

О

ДГ
О

Т

ОВКА

Ру
сс
кий

1

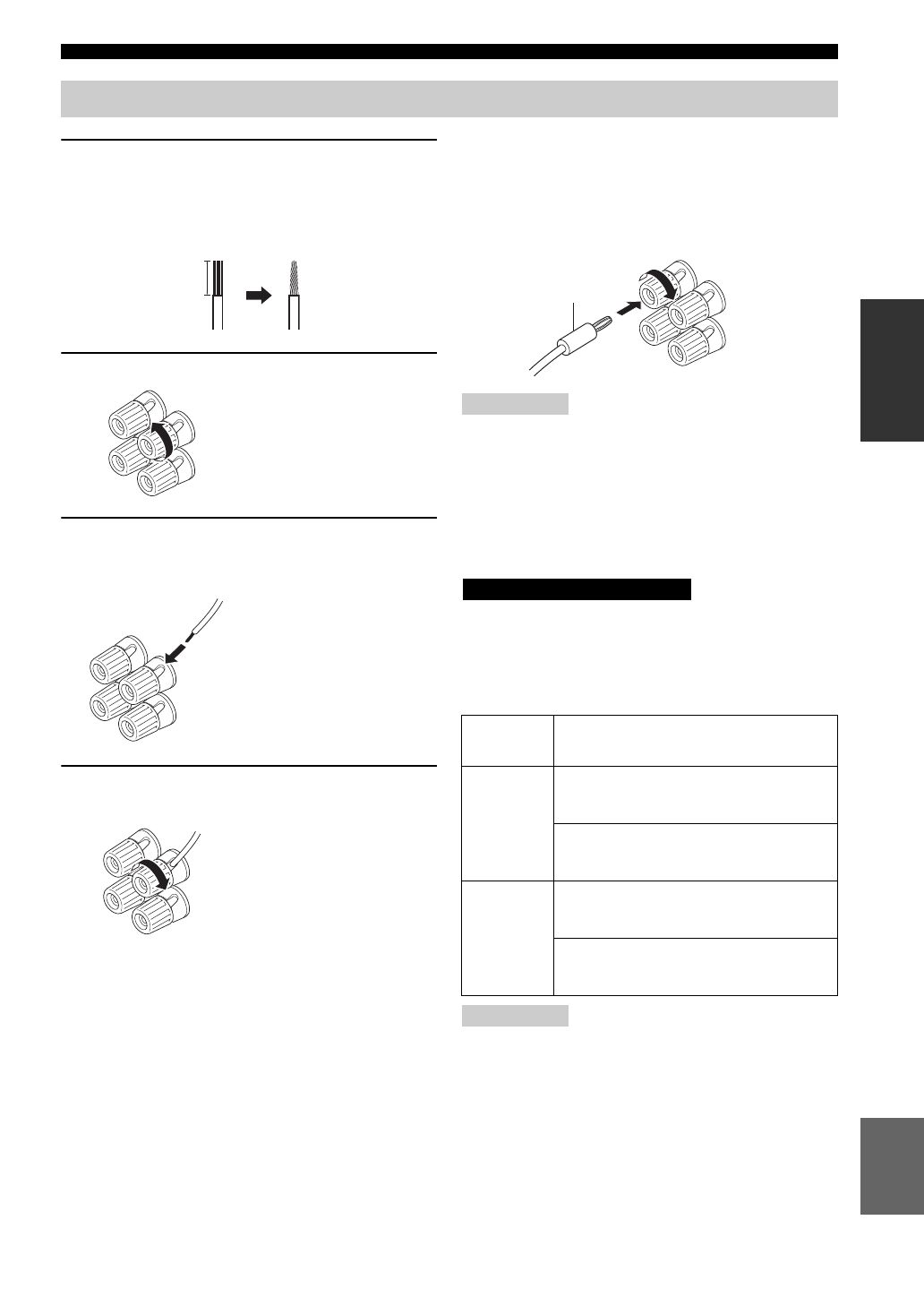

Удалите приблизительно 10 мм
изоляционноного слоя на концах каждого
кабеля колонки и скрутите открытые
провода кабеля для предотвращения
короткого замыкания.

2

Открутите головку.

3

Вставьте открытый провод в промежуток
с внутренней стороны каждого
терминала.

4

Закрутите головку для закрепления
провода.

■

Подключение бананового штекера

(Только модели для США, Канады,
Австралии, и общая модель)

Сначала, закрутите головку и затем вставьте
банановый штекер в конец соответствующего
терминала.

• К данному аппарату можно подключить одну или две

акустические системы. При использовании только
одной акустической системы, подключите ее к
терминалам SPEAKERS A или B.

• Используйте колонки с определенным импедансом,

указанным на задней панели данного аппарата.

■

IMPEDANCE SELECTOR

Не передвигайте переключатель IMPEDANCE
SELECTOR, пока питание данного аппарата включено,
так как это может привести к поломке данного аппарата.

Выберите позицию селектора (левая или правая)
в соответствии с импедансом колонок системы.

• Модель для Канады не может поддерживать два

набора колонок (А и В) одновременно, когда
переключатель IMPEDANCE SELECTOR сдвинут на
правую позицию.

• Если данный аппарат не включается, это означает, что

переключатель IMPEDANCE SELECTOR может быть
неполностью установлен на любую позицию. В таком
случае, полностью передвиньте селектор на нужную
позицию, когда питание данного аппарата полностью
отключено.

Подключение колонок

10 мм

Красный: положительный (+)

Черный: отрицательный (–)

Красный: положительный (+)

Черный: отрицательный (–)

Красный: положительный (+)

Черный: отрицательный (–)

Примечания

Позиция

селектора

Уровень импеданса

Правая

При использовании одной системы
(А или В), импеданс каждой колонки
должен быть 8

Ω

 или выше.

При использовании двух систем (А и В),
импеданс каждой колонки должен быть
16

Ω

 или выше.

Левая

При использовании одной системы
(А или В), импеданс каждой колонки
должен быть 4

Ω

 или выше.

При использовании двух систем (А и В),
импеданс каждой колонки должен быть
8

Ω

 или выше.

Примечания

Банановый штекер

ПРЕДУПРЕЖДЕНИЕ
