COMMANDES ET FONCTIONS

6

1

Bornes d’antenne

Connexion des antennes FM et AM.
Reportez-vous à la page 12 pour ce qui concerne les
raccordements.

2

Prises AUDIO/VIDEO

Connexion des composants audio et vidéo.
Reportez-vous à la page 10 pour ce qui concerne les
raccordements.

3

Prise SUB WOOFER OUTPUT

Connexion d’un subwoofer avec amplificateur incorporé.

4

Prises REMOTE

Ces prises sont destinées aux signaux d’entrée et de sortie
de la télécommande.
Reportez-vous à la page 31 pour ce qui concerne les
raccordements.

5

AC OUTLET(S) (SWITCHED)

Utilisez cette prise pour alimenter d’autres appareils
audiovisuels.
Voir page 14 pour le détail.

6

Prises CD

Connexion à un lecteur CD.
Reportez-vous à la page 10 pour ce qui concerne les
raccordements.

7

Prises PHONO et borne GND

Connexion d’un tourne-disques.
Reportez-vous à la page 10 pour ce qui concerne les
raccordements.

8

Prises ZONE 2

Connexion d’un composant Zone 2.
Reportez-vous à la page 31 pour ce qui concerne les
raccordements.

9

Prises SPEAKERS

Connexion des haut-parleurs.
Voir page 11 pour ce qui concerne les raccordements.

0

Sélecteur IMPEDANCE SELECTOR

Commute les réglages d’impédance.
Voir page 11 pour le détail.

■

Modèle pour l’Asie et modèle standard
seulement

A

VOLTAGE SELECTOR

Vous devez régler le sélecteur VOLTAGE SELECTOR à
l’arrière de cet appareil sur la tension secteur locale
AVANT de brancher le cordon d’alimentation secteur sur
une prise secteur.
Les tensions sont les suivates:
Modèle pour l’Asie ............. CA 220/230–240 V, 50/60 Hz
Modèle standard...  CA 110/120/220/230–240 V, 50/60 Hz

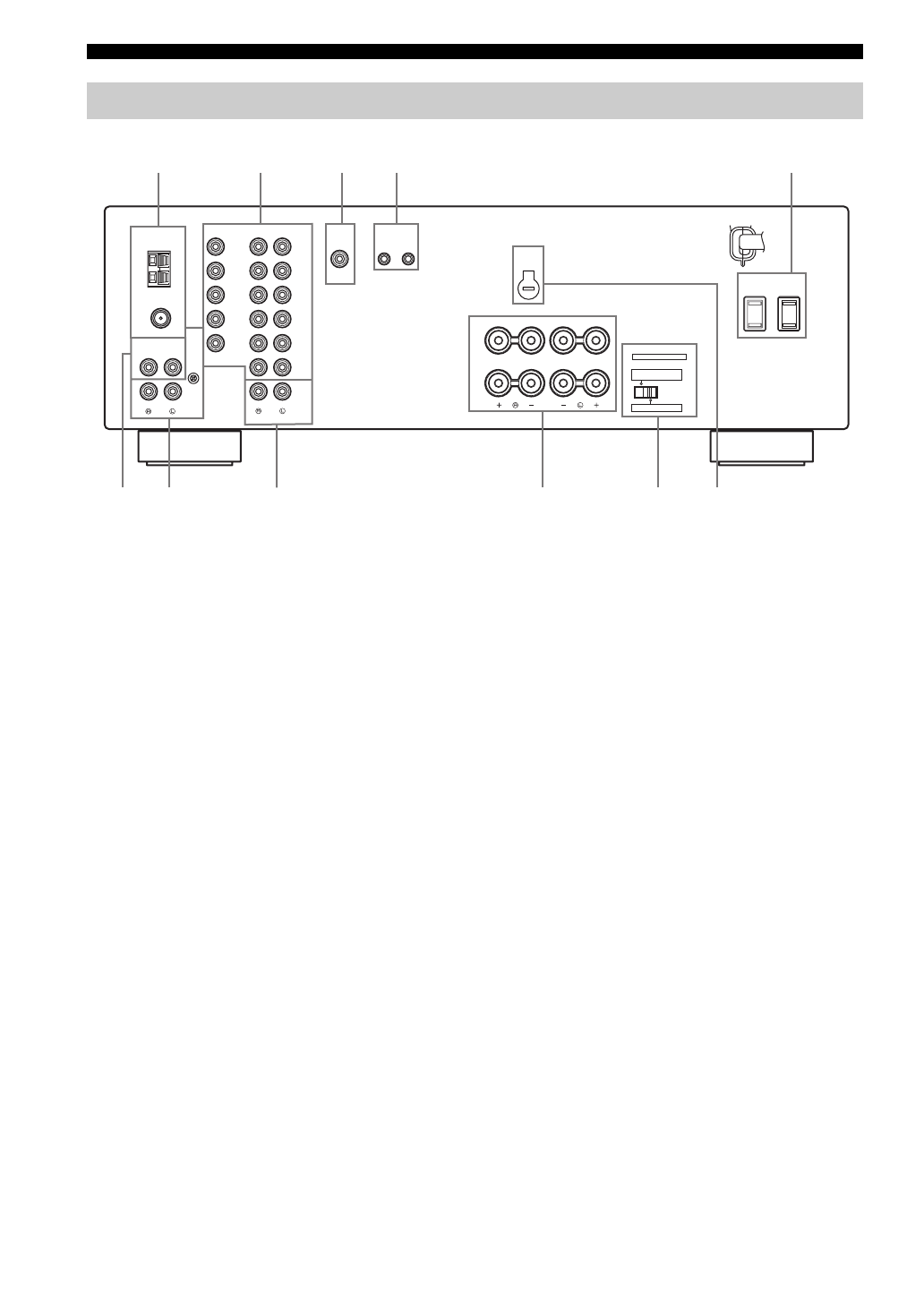

Panneau arrière

GND

AM

ANT

FM

ANT

75

Ω

UNBAL.

DVD

DTV/

CBL

IN

(PLAY)

IN

(PLAY)

OUT

(REC)

OUT

(REC)

MD/TAPE

ZONE 2

MONITOR

OUT

VCR

DVD

DTV/

CBL

IN

OUT

VCR

AUDIO

VIDEO

TUNER

AUDIO

GND

OUTPUT

REMOTE

CD

PHONO

OUTPUT

IN

OUT

SUB

WOOFER

A OR B: 4

Ω

MIN. /SPEAKER

   A + B: 8

Ω

MIN. /SPEAKER

A OR B: 8

Ω

MIN. /SPEAKER

IMPEDANCE SELECTOR

SET BEFORE POWER ON

SELECTEUR D'IMPEDANCE

SPEAKERS

A

B

AC OUTLETS

SWITCHED

VOLTAGE

SELECTOR

6

0

A

7

9

1

2

3

4

5

8

(Modèle standard)
