11

ANSLUTNINGAR

Svenska

FÖRBEREDELS

E

R

1

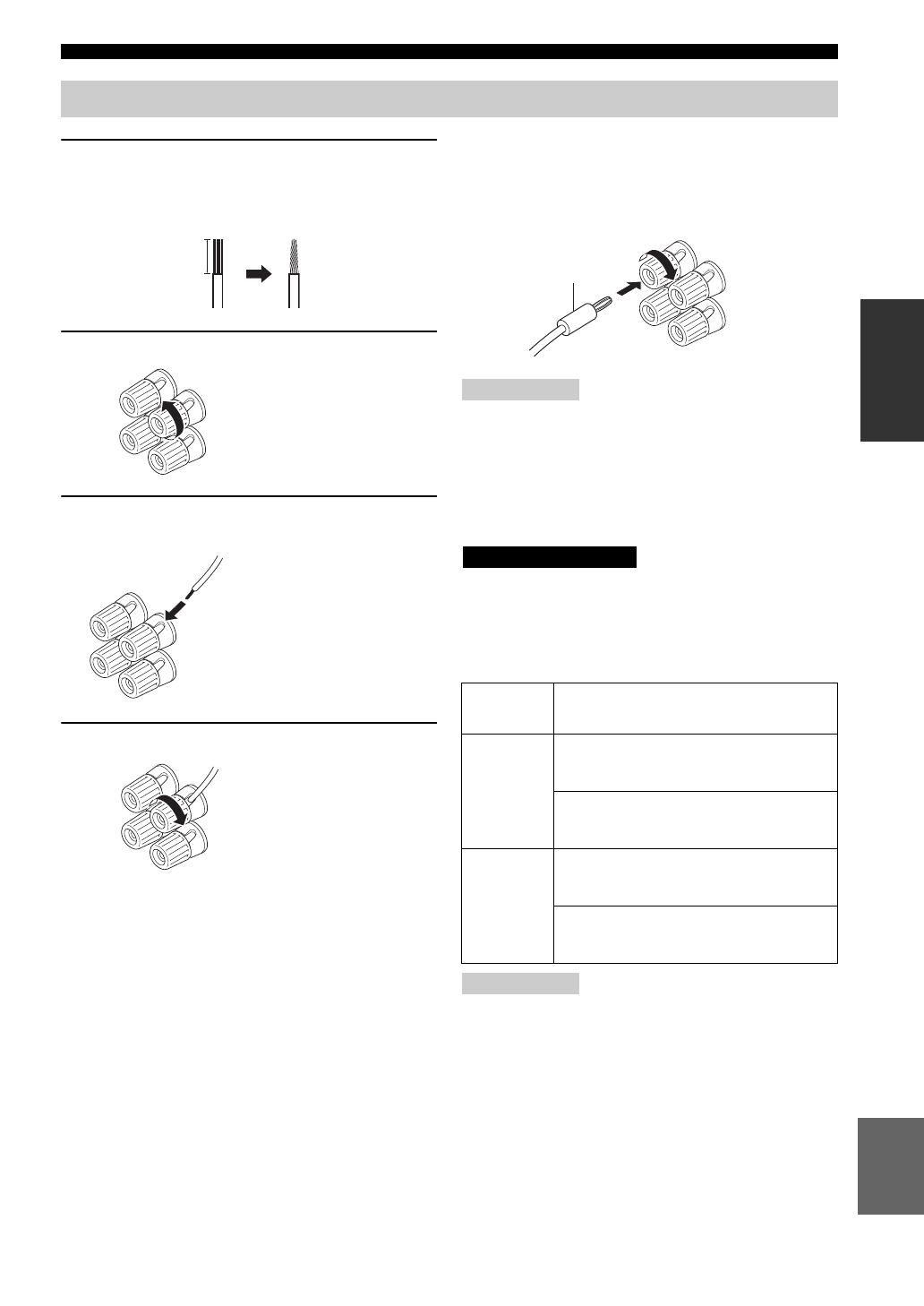

Skala bort cirka 10 mm av isoleringen i
änden på varje högtalarkabel och tvinna ihop
de blottade trådarna på kabeln för att
förhindra kortslutning.

2

Skruva loss knoppen.

3

För in metalltrådarna på en kabel i hålet på
sidan av varje kontakt.

4

Dra åt knoppen för att fästa kabeln.

■

Anslutning av en banankontakt

(Gäller endast modeller till U.S.A., Kanada,
Australien samt allmän modell)

Dra först åt knoppen och skjut därefter in banankontakten
i änden på respektive högtalarutgång.

• Ett eller två högtalarpar kan anslutas till förstärkaren. Om

endast ett högtalarpar ska användas, så anslut det till antingen
högtalarutgångarna SPEAKERS A eller B.

• Använd högtalare med en impedans som motsvarar med den

specificerade impedans som anges på förstärkarens baksida.

■

IMPEDANCE SELECTOR

Skjut inte på omkopplaren IMPEDANCE SELECTOR medan
strömmen till denna enhet är påslagen, eftersom det kan skada
enheten.

Välj omkopplarläge (vänster eller höger) i enlighet med
impedansen på anslutna högtalare.

• Modellen till Kanada kan inte använda två

högtalaruppsättningar (A och B) samtidigt när omkopplaren
IMPEDANCE SELECTOR står i det högra läget.

• Om det inte går att slå på denna enhet, kan det hända att

omkopplaren IMPEDANCE SELECTOR inte är skjuten helt
och hållet åt ettdera hållet. Om så är fallet, skjut omkopplaren
så långt det går åt ettdera hållet medan strömmen till denna
enhet är helt avslagen.

Anslutning av högtalare

10 mm

Röd: positiv (+)

Svart: negativ (–)

Röd: positiv (+)

Svart: negativ (–)

Röd: positiv (+)

Svart: negativ (–)

Anmärkningar

Omkopplarläge

Impedansnivå

Höger

Om en uppsättning (A eller B) används, så
måste varje högtalares impedans vara minst
8

Ω

 .

Om två uppsättningar (A och B) används, så
måste varje högtalares impedans vara minst
16

Ω

.

Vänster

Om en uppsättning (A eller B) används, så
måste varje högtalares impedans vara minst
4

Ω

 .

Om två uppsättningar (A och B) används, så
måste varje högtalares impedans vara minst
8

Ω

.

Anmärkningar

Banankontakt

OBSERVERA
