12

СОЕДИНЕНИЯ

Внутренние АМ- и ЧМ-антенны поставляются вместе с данным аппаратом. Вообще, данные антенны
должны обеспечивать достаточно сильный прием сигнала. Подключите каждую антенну надлежащим
образом к соответствующим терминалам.

• Внешняя антенна, установленная надлежащим образом, принимает радиоволны чище, чем внутренняя антенна. При

плохом приеме, использование внешней антенны может улучшить качество приема. Для получения более
подробной информации о внешних антеннах, обратитесь к ближайшему авторизированному дилеру YAMAHA или
в сервис центр.

• При подключении внешней ЧМ антенны к данному аппарату, не подключайте внутреннюю ЧМ антенну к данному

аппарату.

• Для снижения помех от зажигания автомобилей, расположите антенну по-возможности вдали от оживленной

трассы.

• Фидерный кабель или коаксиальный кабель должны быть по-возможности короче. Не связывайте или скручивайте

излишки кабеля.

• Антенна должна устанавливаться минимум в 2 метрах от железобетонных стен или металлических структур.

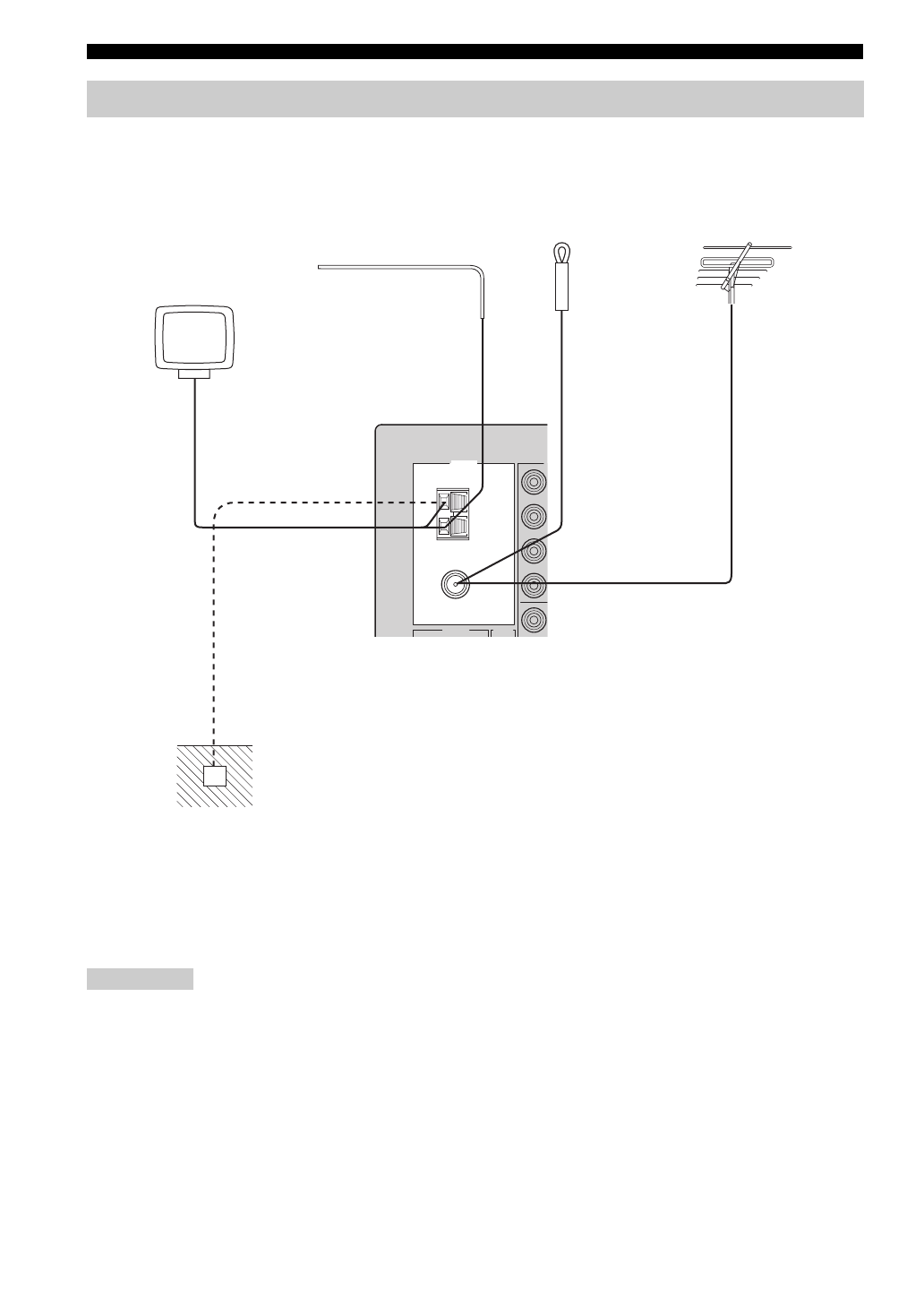

Подключение АМ- и ЧМ-антенн

Примечания

GND

AM

ANT

FM

ANT

75

Ω

UNBAL.

MO

V

AUDIO

GND

CD

TUNER

Рамочная АМ-антенна

(поставляется)

Внутренняя

ЧМ-антенна

(поставляется)

Внешняя АМ антенна

Используйте 5 – 10 м провод, с
виниловым покрытием,
вытянутый через окно.

Внешняя

ЧМ антенна

Заземление (терминал GND)

Для обеспечения максимальной
безопасности и уменьшения помех,
подключите терминал антенны
GND к хорошему заземлению.
Хорошим заземлением может
послужить металлический штырь,
введенный в сырую землю.

или
