11

RACCORDEMENTS

PRÉP

ARA

TIONS

Fr
anç

a

is

1

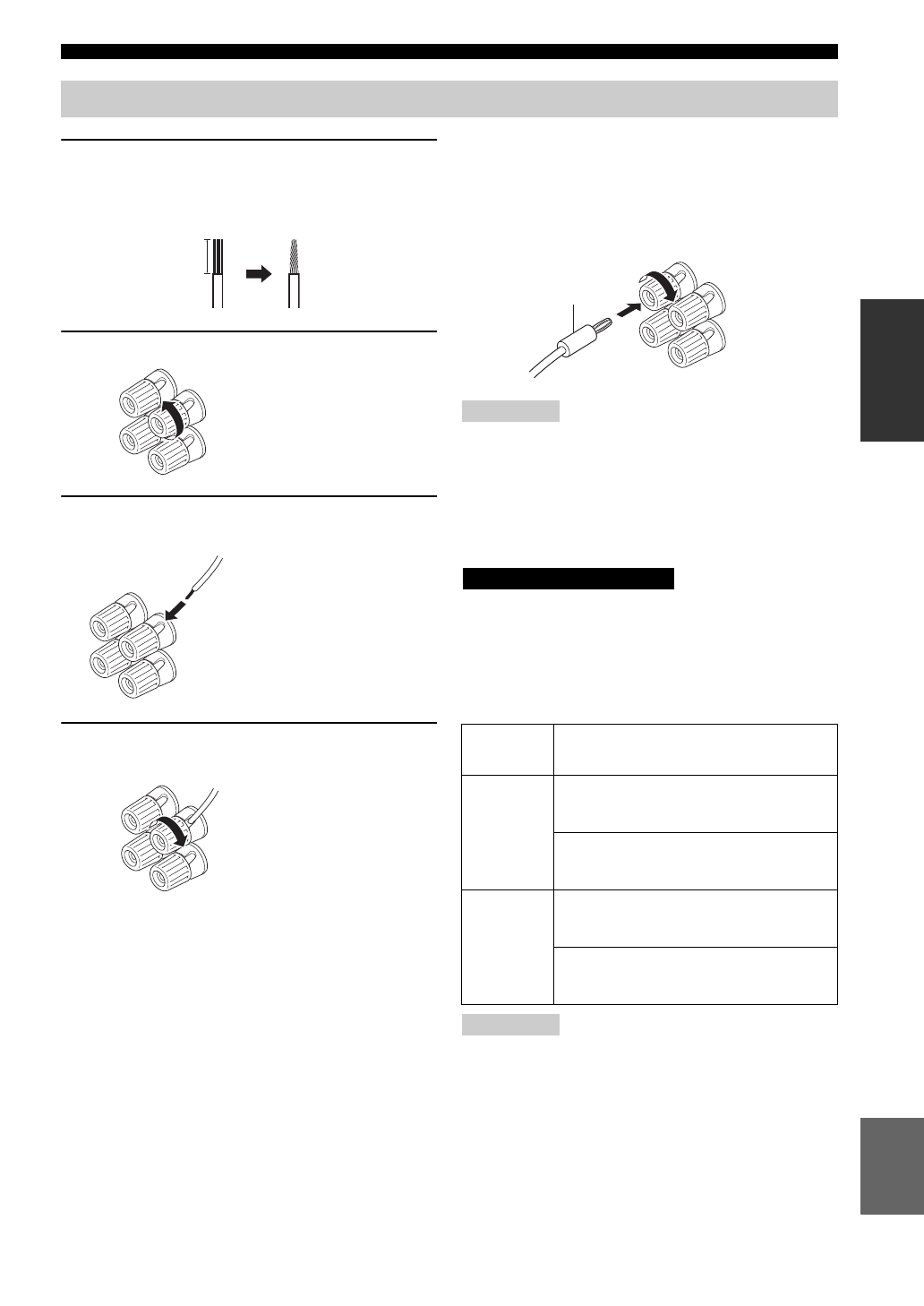

Enlevez environ 10 mm de la gaine isolante
de l’extrémité de chaque câble d’enceinte et
torsadez les fils du câble pour éviter les
courts-circuits.

2

Dévissez la borne.

3

Introduisez l’extrémité dénudée dans le
perçage de la borne.

4

Vissez la borne pour assurer le maintien du
conducteur.

■

Connexion d’une fiche banane

(Uniquement les modèles pour les
États-Unis, le Canada, l’Australie et les
modèles standard seulement)

Serrez d’abord le bouton et insérez la fiche banane dans la
prise correspondante.

• Une ou deux paires d’enceintes peuvent être raccordées à cet

appareil. Si vous ne disposez que d’une paire d’enceintes, vous
pouvez indifféremment le relier aux prises SPEAKERS A ou B.

• Utilisez des enceintes ayant l’impédance indiquée à l’arrière de

cet appareil.

■

IMPEDANCE SELECTOR

Ne changez pas la position du sélecteur IMPEDANCE
SELECTOR lorsque l’appareil est allumé pour éviter de
l’endommager.

Sélectionnez la position du sélecteur (gauche ou droite)
selon l’impédance des enceintes de votre système
acoustique.

• Sur le modèle du Canada, on ne peut pas utiliser deux paires

d’enceintes (A et B) en même temps lorsque le commutateur
IMPEDANCE SELECTOR est poussé sur la position droite.

• Si l’unité ne s’allume pas, vérifiez que le commutateur

IMPEDANCE SELECTOR est complètement poussé sur une
position. S’il ne l’est pas, poussez-le à fond dans un sens ou
l’autre après avoir mis l’appareil hors tension.

Raccordement des enceintes

10 mm

Rouge: pôle positif (+)

Noir: pôle négatif (–)

Rouge: pôle positif (+)

Noir: pôle négatif (–)

Rouge: pôle positif (+)

Noir: pôle négatif (–)

Remarques

Position du

sélecteur

Impédance

Droite

Si vous utilisez un jeu d’enceintes (A ou B),
l’impédance de chaque enceinte doit être au
moins égale à 8

Ω

 .

Si vous utilisez deux jeux d’enceintes (A et
B), l’impédance de chaque enceinte doit être
au moins égale à 16

Ω

.

Gauche

Si vous utilisez un jeu d’enceintes (A ou B),
l’impédance de chaque enceinte doit être au
moins égale à 4

Ω

.

Si vous utilisez deux jeux d’enceintes (A et
B), l’impédance de chaque enceinte doit être
au moins égale à 8

Ω

.

Remarques

Fiche banane

AVERTISSEMENT
