96

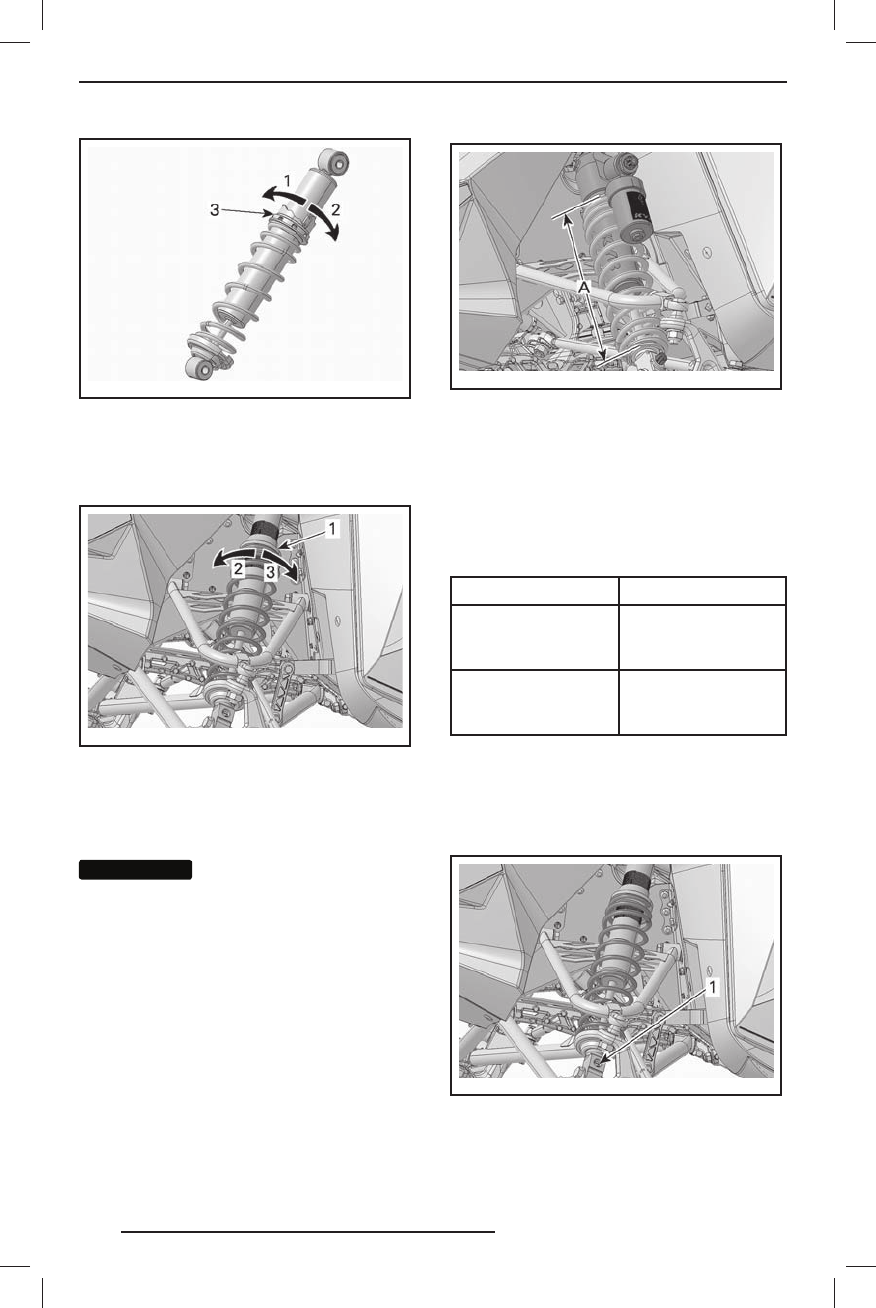

mmo2010-003-027_ a
РЕГУЛЯТОР К УЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3. Кулачок рег улировки предварительного на -
тяжения пру жины
mmo2010-003-019_ a
ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕВО -
ГО ТИПА
1. Рег улировочное кольцо предварительного
натяжения пру жины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
ВНИМАНИЕ
ВНИМАНИЕ
Н а а м о р т и з ат о р а х с е -
р и и K Y B P R O д л я о б е с п е ч е н и я н е -
обход имого пре д нат я га д лина пру-
жины в с вободном состоянии ( лыжи
отор ваны от зе мли ) не дол ж на пре -
в ы ш а т ь 2 7 0 м м . Н е д о с т а т о ч н ы й
п р е д н а т я г м ож е т с т а т ь п р и ч и н о й
выпадения упора пру жины из амор -
ти з атора.
НАСТРОЙК А ПОДВЕСКИ СНЕГОХОД А
mmo2010-003-020_ e
1. Максимум 270 мм, лыжи подняты над землёй
Передние амортизаторы
Демпфирование хода отбоя
амортизатора
Только HPG Plus R
Демпфирование хода отбоя определяет
реакцию амортизатора при ходе отбоя.
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение усилия
демпфирования
хода отбоя
Более жёсткое
демпфирование
хода отбоя
Уменьшение усилия
демпфирования
хода отбоя
Более мягкое демп-
фирование хода
отбоя
ПРИМЕЧАНИЕ :
При движении по часто
повторяющимся небольшим неровно -
стям («стиральная доска») рекоменду-
ется использовать более мягкое демп -
фирование ход а отбоя.
mmo2010-003-019_ b
1. Рег улятор демпфирования хода отбоя ( руко -
ятка или паз )
