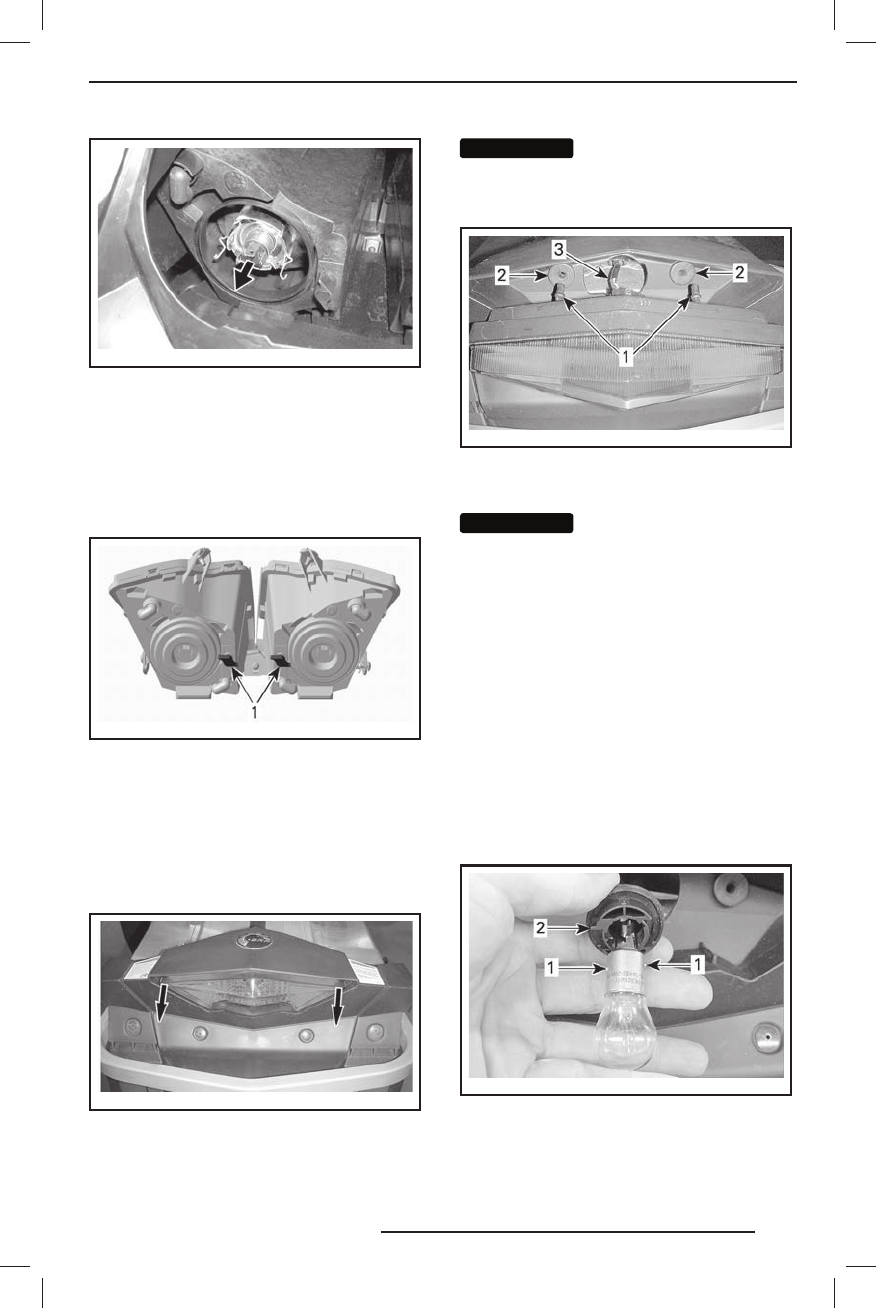

125
mmo2007-009-064_ a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр,
как описано в разделе «
ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ
». Д ля р ег у -
лировки направления светового пу чка
вращ айте рукоятк у.
mmo2007-009-023_ a
ТИПОВОЙ ВАРИАНТ
1. Р укоятки
Замена лампы заднего фонаря
Одноместные модели
1. А кк у р атно, од новременно потян у в
с обеих сторон за края, снимите кор -
пус заднего фонаря.
mmr2008-039-012_ a
ТИПОВОЙ ВАРИАНТ — АКК УРАТНО ПОТЯНИТЕ
ЗА УГЛЫ
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
ВНИМАНИЕ
ВНИМАНИЕ
Если при снятии корпус
фонаря слишком сильно отк лонить
в сторону, штифты мог у т сломаться
и корпус фонаря придётся заменить.
mmr2008-039-006_ a
1. Штифты крепления корпуса заднего фонаря
2. Резиновые вт улки
3. Жг у т проводов заднего фонаря
ВНИМАНИЕ
ВНИМАНИЕ
Во избежание поврежде-
ния жгута проводов не вытаскивайте
корпус фонаря слишком сильно.
2. Повернув патрон лампы против часо -
вой стрелки, снимите его с корпус а
фонаря.
3. Нажав и повернув лампу против ча -
совой стрелки, извлеките её из па -
трона.
4. Установите новую лампу, слегка на -
ж а в н а не ё и п о в ер н у в п о ч а с о в о й
стрелке.
ПРИМЕЧАНИЕ :
О б р а т и те в н и м а н и е
на расположение держателей на корпусе
лампы и при установке совместите их с
соответствующим фиксатором патрона.
mmr2008-039-008_ a
1. Держатели лампы
2. Фиксатор на патроне
`13 Ski-Doo REV-XR.indb 125
`13 Ski-Doo REV-XR.indb 125
19.10.2012 12:11:53
19.10.2012 12:11:53
