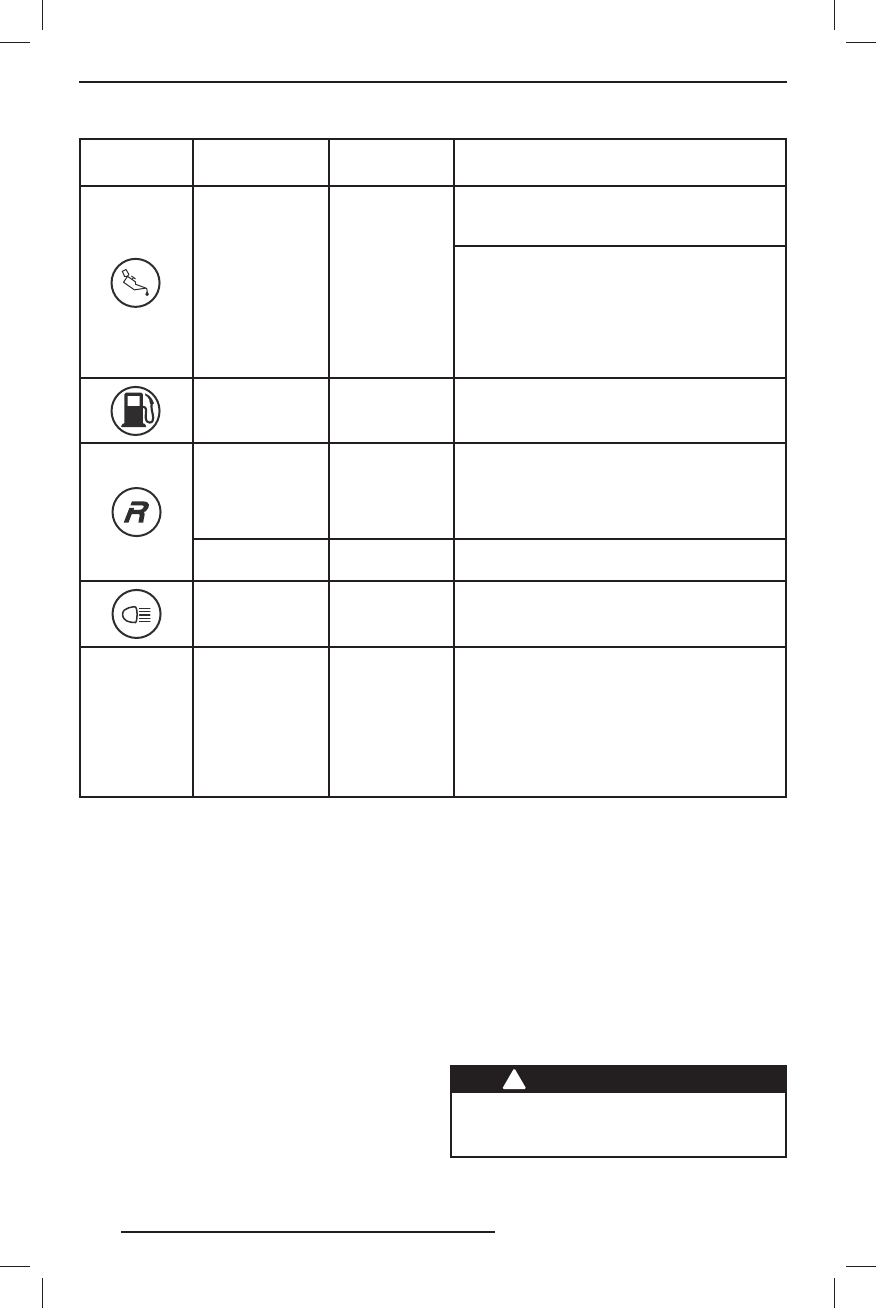

54
СИГН.
ЛАМПА (-Ы)
ЗВУКОВОЙ
СИГНАЛ
ДИСПЛЕЙ
СООБЩЕНИЙ
ОПИСАНИЕ
Четыре корот-
ких звуковых
сигнала каждые
5 минут
LOW OIL
Двухтактные двигатели: Низкий уровень инжек-
ционного масла. Остановите снегоход в безопас-
ном месте и долейте инжекционное масло.
Четырехтактные двигатели: низкое давле-
ние моторного масла. Остановите снегоход
в безопасном месте и проверьте уровень
масла. При необходимости доведите уро-
вень масла до нормы. Если уровень масла
в норме, прекратите эксплуатацию снего-
хода и свяжитесь с дилером Ski-Doo.
—
—
Низкий уровень топлива. Дисплей показы-
вает одно деление. Дозаправьте топливо
как можно раньше.
Продолжитель-
ные сигналы,
повторяющиеся
с небольшой
частотой
REVERSE
Реверс включён.
3 коротких зву-
ковых сигнала
REV. FAIL
Режим реверса не включился — попытай-
тесь снова.
—
—
Включён дальний свет фар.
—
—
WARM UP
Двигатель и/или инжекционное масло нуж-
даются в прогреве перед началом работы.
Частота вращения принудительно ограни-
чена до момента достижения необходимой
температуры (до 10 минут во время движе-
ния). Режим прогрева может включиться
после перезапуска, при эксплуатации при
очень низких температурах.
5) Кнопка MODE (M)
Кнопка используется для просмотра по-
казаний многофункционального дисплея.
ПРИМЕЧАНИЕ :
Можно так же пользо -
в ат ь с я к н о пко й MODE ( M ) н а мн о го -
функциональном перек люч ателе, ко -
торая имеет аналогичное назначение.
6) Кнопка SET (S)
К нопка используется д ля просмот ра,
наст ройки и с брос а парамет ров, ото -
бра жаемых на многофункциональном
дисплее.
Д л я с ох р ан ени я н а с т р о ек д в игатель
должен быть запущен.
ПРИМЕЧАНИЕ :
Можно так же пользо -
ваться кнопкой SET ( S ) на многофунк-
циональном перек люч ателе, которая
имеет аналогичное назначение.
Функциональные возможности
информационного центра
ТОЛЬКО МОДЕЛИ С МНОГОФУНКЦИО-
НАЛЬНЫМ АНАЛОГО-ЦИФРОВЫМ ИН-
ФОРМАЦИОННЫМ ЦЕНТРОМ
Многофункциональный цифровой дисп-
лей отображает разнообразную необхо -
димую водителю информацию, которая
выв од итс я в р е а льном в р емени. Д ля
выбора языка отобра жения информа -
ции обратитесь к авторизованному ди -
леру Ski- Doo.
!
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается выполнять установки
режимов информационного центра
во время движения снегохода.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
`13 Ski-Doo REV-XR.indb 54
`13 Ski-Doo REV-XR.indb 54
19.10.2012 12:11:48
19.10.2012 12:11:48
