73
Извлеките палец из сцепного устрой -
ства и присоедините буксирную тяг у.

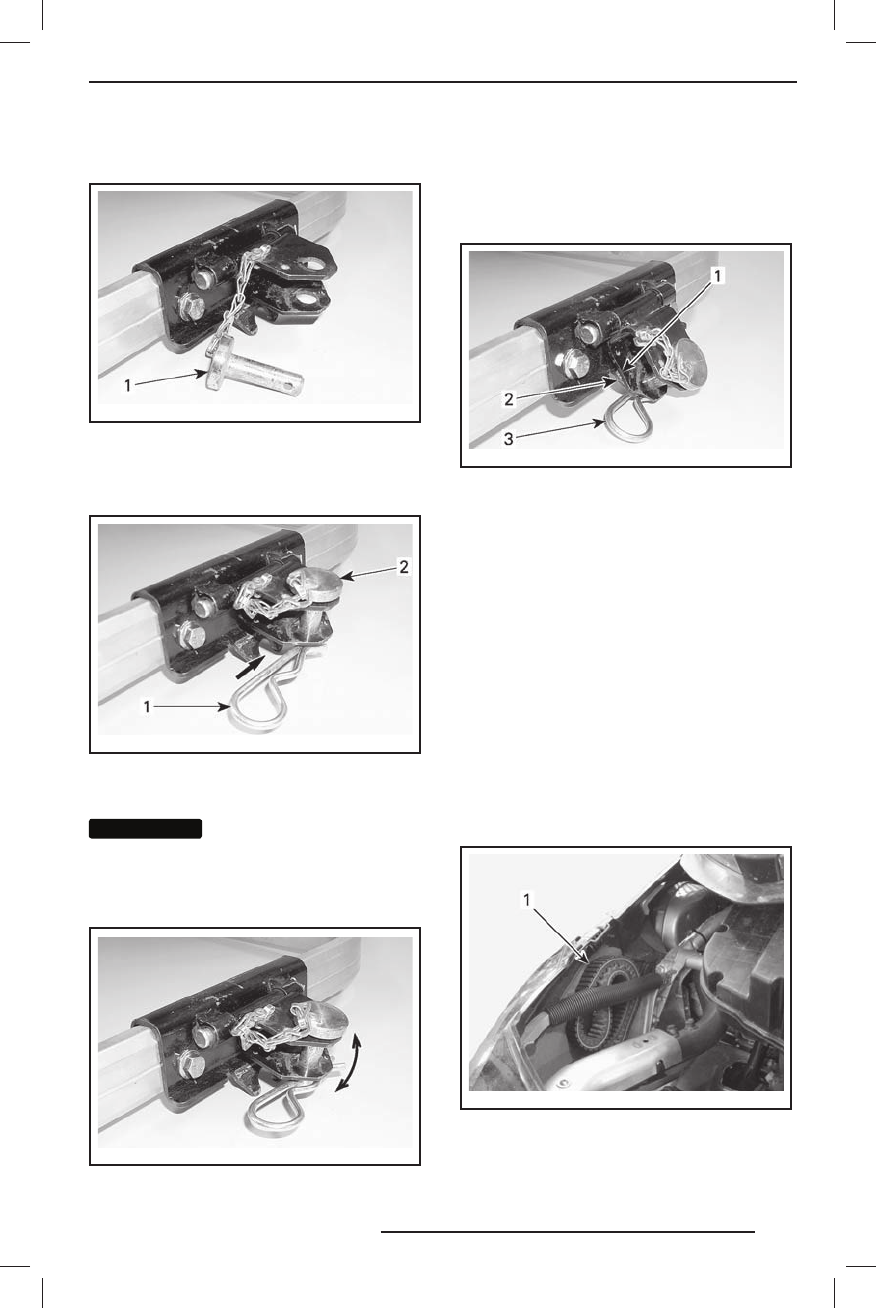

mmo2008-003-071_ a
ТИПОВОЙ ВАРИАНТ
1. Палец
Закрепите палец с помощью проволоч -
ного фиксатора.
mmo2008-003-072_ a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец
ВНИМАНИЕ
ВНИМАНИЕ
Во избежание повреж-
дений снегохода отсоединяйте сцеп-
ное устройство от опоры. Убедитесь,
что при буксировке сцепное устрой-
ство перемещается свободно.
mmo2008-003-073_ a
ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩ АТЬСЯ СВОБОДНО
Ч т о б ы и з б е ж а т ь п о я в л е н и я ш у м а
в о в р е м я д в и же н и я , ко гд а с ц е п н о е
ус т р о й с т в о н е и с п ол ь з уетс я, з а к р е -
пляй те его н а о с н о в ании с п о м ощ ью
проволочного фиксатора.
mmo2008-003-074_ a
СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Опора
3. Проволочный фиксатор
30) Место для хранения
запасного ремня
вариатора
В правой части моторного отсека пред-
усмотрено место д ля хранения запас -
ного ремня вариатора.
ПРИМЕЧАНИЕ :
Запасной ремень вари-
атора не входит в комплек т поставки
снегоход а.
Снимите капот, описание операции при-
ведено в тек ущем разделе.
Уложите запасной ремень вариатора,
как показано на рисунке.
mmo2009-005-028_ a
1. Правильно уложенный запасной ремень
вариатора
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
