109

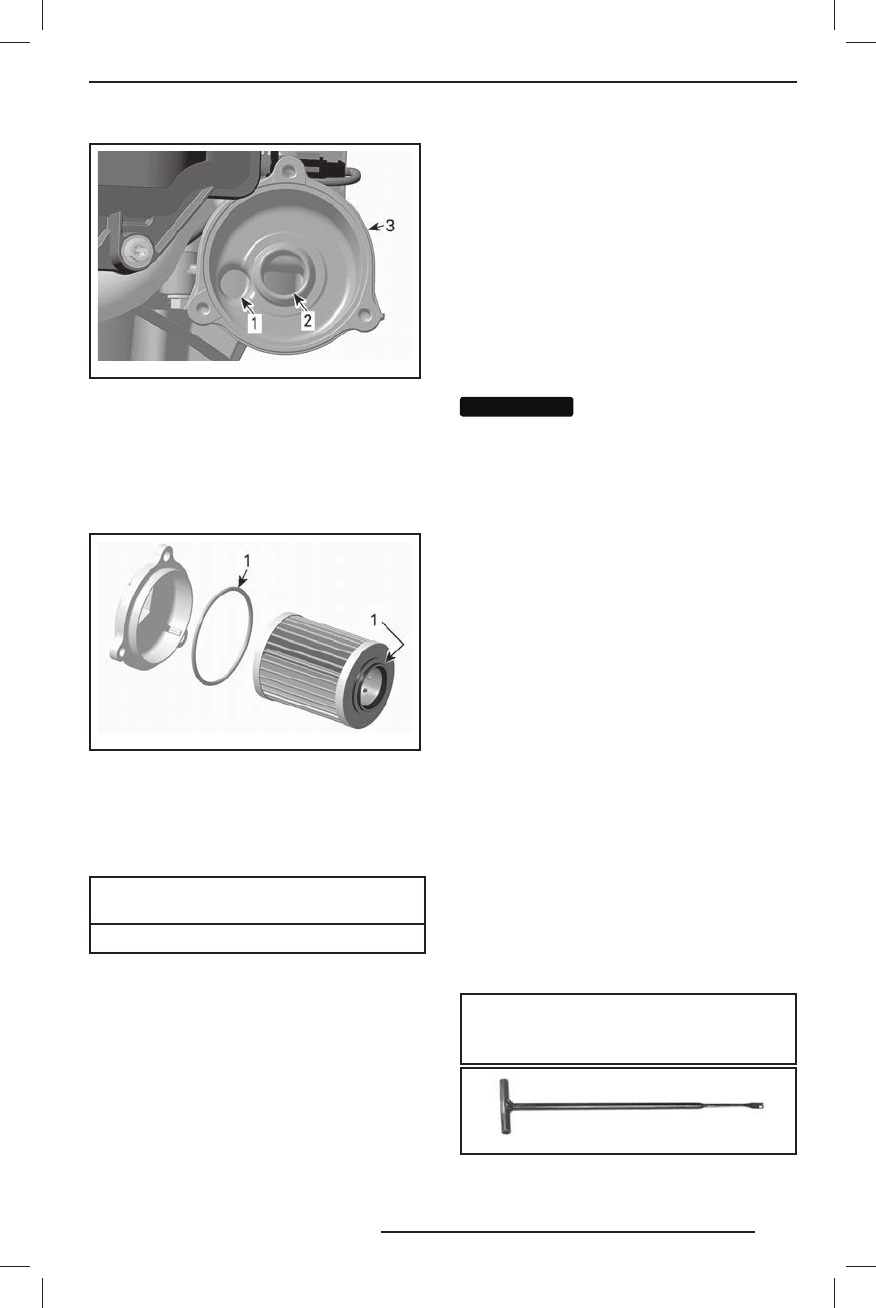

mmr2009-111-007_ a

1.  Впускное отверстие — от масляного насоса
2.  Выпускное отверстие — в систему смазки
3. Корпус масляного фильтра

2.  Установите НОВОЕ уплотнительное

кольцо на крышку масляного фильтра.

3.  Нанесите масло на уплотнительные

кольц а фильтра и крышки.

mmr2009-111-008_ a

1. Нанести моторное масло

4.  Установите крышку масляного фильтра.

5.  Затяните винты крепления крышки

масляного фильт р а указ анным мо -
ментом.

МОМЕНТ ЗАТЯЖКИ

ВИНТОВ КРЫШКИ МАСЛЯНОГО ФИЛЬТРА

(10 ± 1) Н•м

6.  Установите глушитель.

Система выпуска
отработавших газов

Проверка системы выпуска
отработавших газов

Вы х л о пн а я т ру б а гл у ши тел я д ол ж н а
р а с п ол а г а т ь с я  п о  ц е н т р у  о т в е р с т и я
в ни ж нем п од д о не. Тру б а не д ол ж н а
иметь коррозионных повреж дений и не -

плотностей в соединениях. Проверьте
надёжность крепления трубы.

Проверьте состояние крепёжных пру-
жин, з амените их в слу чае необходи -
мости.

Сис тем а вып уска пр ед назначена д ля
снижения у ровня шума работающего
д вигателя и улу чшения его мощност-
ных харак теристик. В некоторых стра -
н а х вне с ение изменений в конс т ру к-
ц и ю в ы х л о пн о й с и с те м ы з а п р е щ е н о
законом.

ВНИМАНИЕ

ВНИМАНИЕ

О т с у т с т в и е   к а к о г о -

либо компонента с ис темы в ыпус ка,
конс трук тивные из менени я или по -
в р е ж д е н и я   д е т а л е й   м о г у т   с т а т ь
п р ич и н о й д л я с е р ь ё з н ы х п ол о м о к
д в игате л я.

Снятие и установка глушителя

1.  Снимите следующие компоненты, см.

раздел «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ

»:

–  правую боковую панель;

–  защитный кож у х ремня вариатора.

600 HO E-TEC и 800R E-TEC

2.  О тс о ед ини те д ат чик темп ер ат у р ы

о т р а б о т а в ш и х  г а з о в  ( E xhaust  G as
Temperature Sensor, EGTS ).

1200 4-TEC

3.  Снимите выпускную трубу:

3.1  Снимите левую б оковую панель

и капот. См. «

ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

».

3.2  И с п о л ь з у я  п р и в е д ё н н о е  н и ж е

п р и с п о с о бл е н и е, с н и м и те п р у -
жины крепления выпускной тру-
б ы к гл у ш и т е л ю и в ы п у с к н о м у
коллек тору.

ПРИСПОСОБЛЕНИЕ ДЛЯ СНЯТИЯ

И УСТАНОВКИ ПРУЖИН

(P/N 529 035 983)

529 035 983

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ

`13 Ski-Doo REV-XR.indb   109

`13 Ski-Doo REV-XR.indb   109

19.10.2012   12:11:52

19.10.2012   12:11:52
