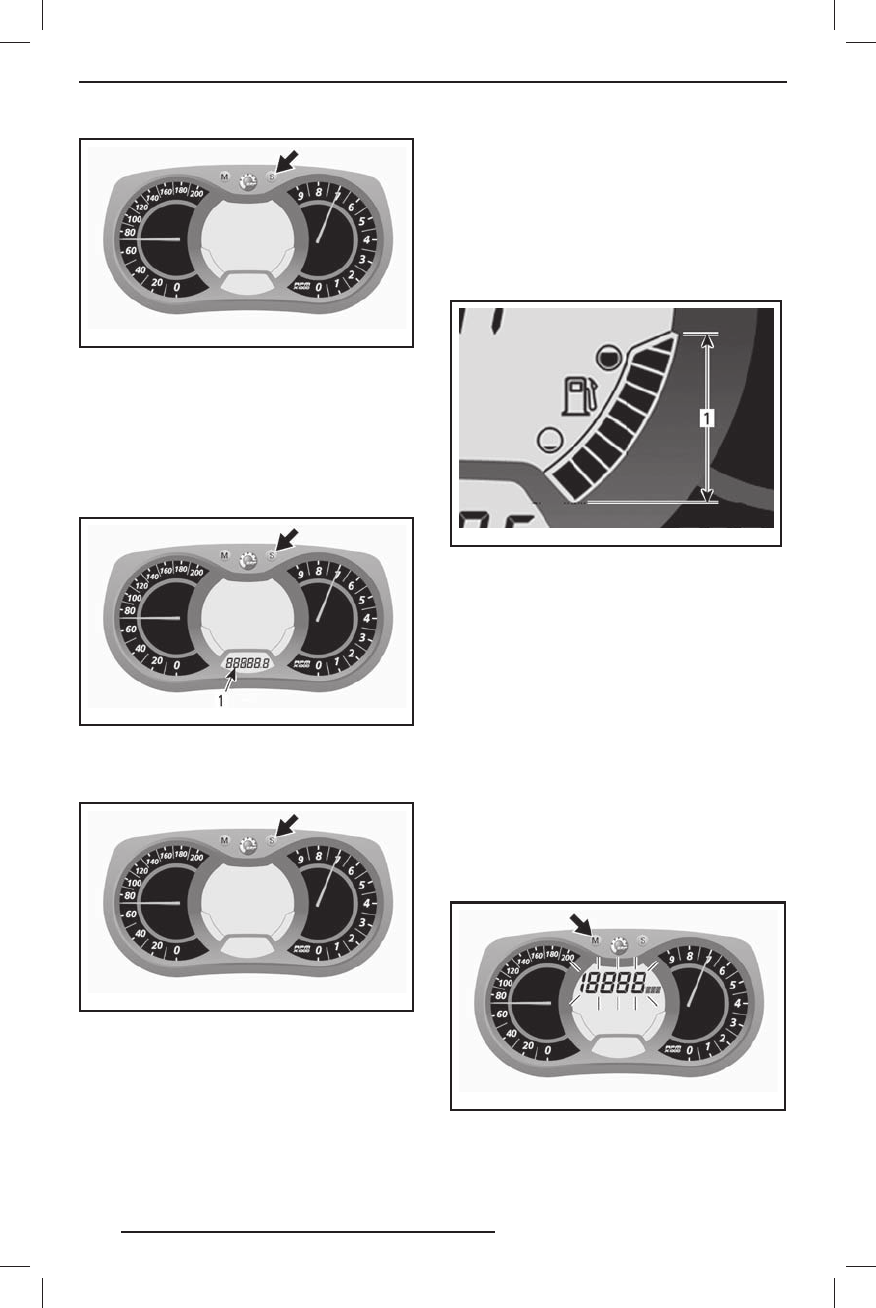

mmo2007-009-066_ k
F) Часы
МОДЕЛИ С ЭЛЕКТРИЧЕСКИМ СТАР-
ТЕРОМ
ПРИМЕЧАНИЕ:
Показания часов отобра-
жаются только в 24-часовом формате.
Нажимайте кнопк у SET ( S ) д ля выбора
режима часов.
mmo2007-009-066_ p
1. Режим часов
Нажмите и удерживайте кнопк у SET ( S )
д ля ак тивизации режима настройки.
mmo2007-009-066_ k
Д ля изменения значения в поле «часы»,
во время мигания соответствующего
значения, нажимайте кнопк у SET ( S ).
Для перехода в режим изменения значения
в поле «минуты», при мигании значения
в поле «часы», нажмите кнопку MODE (M).
Для изменения значения в поле «минуты»
нажимайте кнопку SET (S).
Нажмите кнопк у MODE ( M ) д ля сохра -
нения настройки часов и выход а.
G) Уровень топлива
Сегментный индикатор непрерывно по -
казывает остаток топлива в баке.
mmo2007-009-042_ a
УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон
H) Альтиметр
Показывает
приблизительную
высот у
над уровнем моря, рассчитанную по ве -
личине барометрического д авления.
П Р И М Е Ч А Н И Е :
П о к а з а н и я а л ьт и -
м е т р а ( в ы с о т о м е р а ) о к р у г л я ю т с я
до 10 0 м ( е с ли вы бр ан а мет риче ская
система ) или 200 фу тов ( выбраны еди -
ницы измерения, принятые в Велико -
британии и США).
Чтобы вк лючить дисплей альтиметра,
выполните следующее.
Д ля выбора дисплея 2 нажимайте кноп-
к у MODE ( M ).
mmo2007-009-066_ m
П р и м и г а ю щ е м д и с п л е е н а ж и м а й т е
кнопк у SET ( S ) д ля выбора режима аль-
тиметра.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
`13 Ski-Doo REV-XR.indb 58
`13 Ski-Doo REV-XR.indb 58
19.10.2012 12:11:48
19.10.2012 12:11:48
