110

!

 О С ТОР ОЖ НО П р и работе с ко м -

п он е нта м и с и с те м ы в ы п ус ка от ра -
бота в ш и х г аз о в и с п ол ь зу йте с р е д -
с тв а  и н д и в и дуа л ьной  з ащ ит ы  глаз.
Проя в л яйте ос торож нос ть при с н я -
тии п ру ж ин.

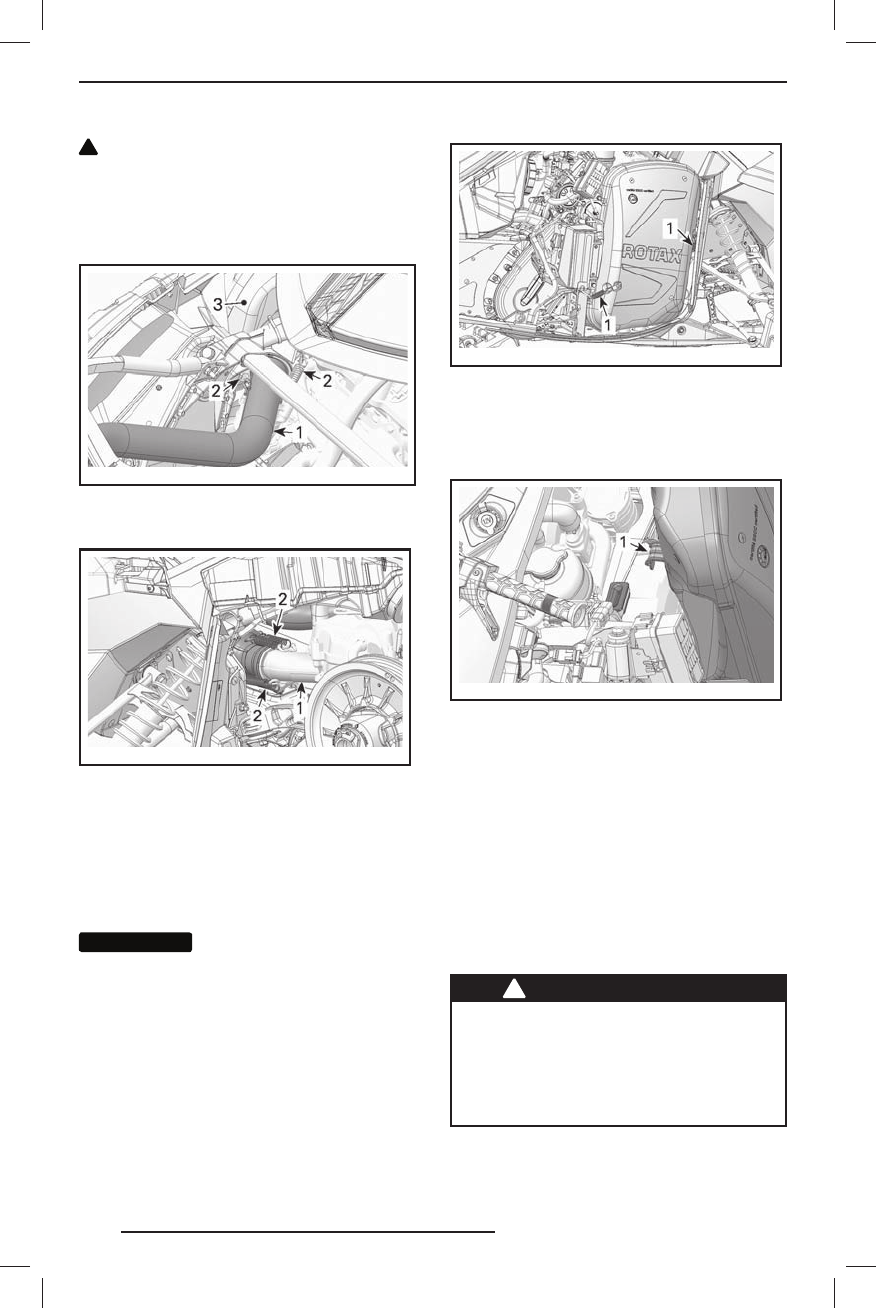

mmr2009-110-002_ a

1. Выпускная труба
2. Пру жины
3. Глушитель

mmr2009-110-007_ a

ГЛУШИТЕЛЬ ВПУСК А ВОЗДУ Х А СНЯТ
Д ЛЯ НАГЛЯДНОСТИ
1. Выпускной коллек тор
2. Пру жины ( 4 шт.)

3.3  П е р е м е с т и т е  в ы п у с к н у ю  т р у -

б у в п е р ё д , ч т о б ы о с в о б о д и т ь
е ё   д е р ж а т е л ь   и з   р е з и н о в о г о
демпфера.

ВНИМАНИЕ

ВНИМАНИЕ

Н е   у р о н и т е   у п л о т н и -

т е л ь н ы е  ко л ь ц а  с и с т е м ы  в ы п ус к а
отработа в ши х газ ов.

ВСЕ МОДЕЛИ

4.  Снимите глушитель:

4.1  Снимите пру жины крепления глу-

шителя к шасси.

mmr2009-110-011_ a

ТИПОВОЙ ВАРИАНТ
1. Пру жины

4.2  П о д н и м и т е  гл у ш и т е л ь  в в е р х ,

ч то б ы  о с в о б о д и т ь  уд е рж и в а ю -
щий крюк.

mmr2009-110-012_ a

1. Удерживающий крюк

4.3  Снимите глушитель.

Проверьте состояние и, при необходи -
мости, замените уплотнительное коль-
цо глушителя.

Установка глушителя осуществляется
в последовательности, обратной снятию.

Свечи зажигания

Проверка состояния или замена свечей
зажигания должны выполняться авто -
ризованным дилером Ski- Doo.

!

ПРЕДОСТЕРЕЖЕНИЕ

Всегд а раз мыкайте элек тричес кие
ц е п и  о б е и х  ф о р с у н о к  п е р е д  п р о -
в е р ко й и с к р ы . В п р о т и в н о м с л у-
чае пары топлива мог у т вос пламе -
нить с я от и с к р ы, что может с тать
прич иной воз горания.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
