56

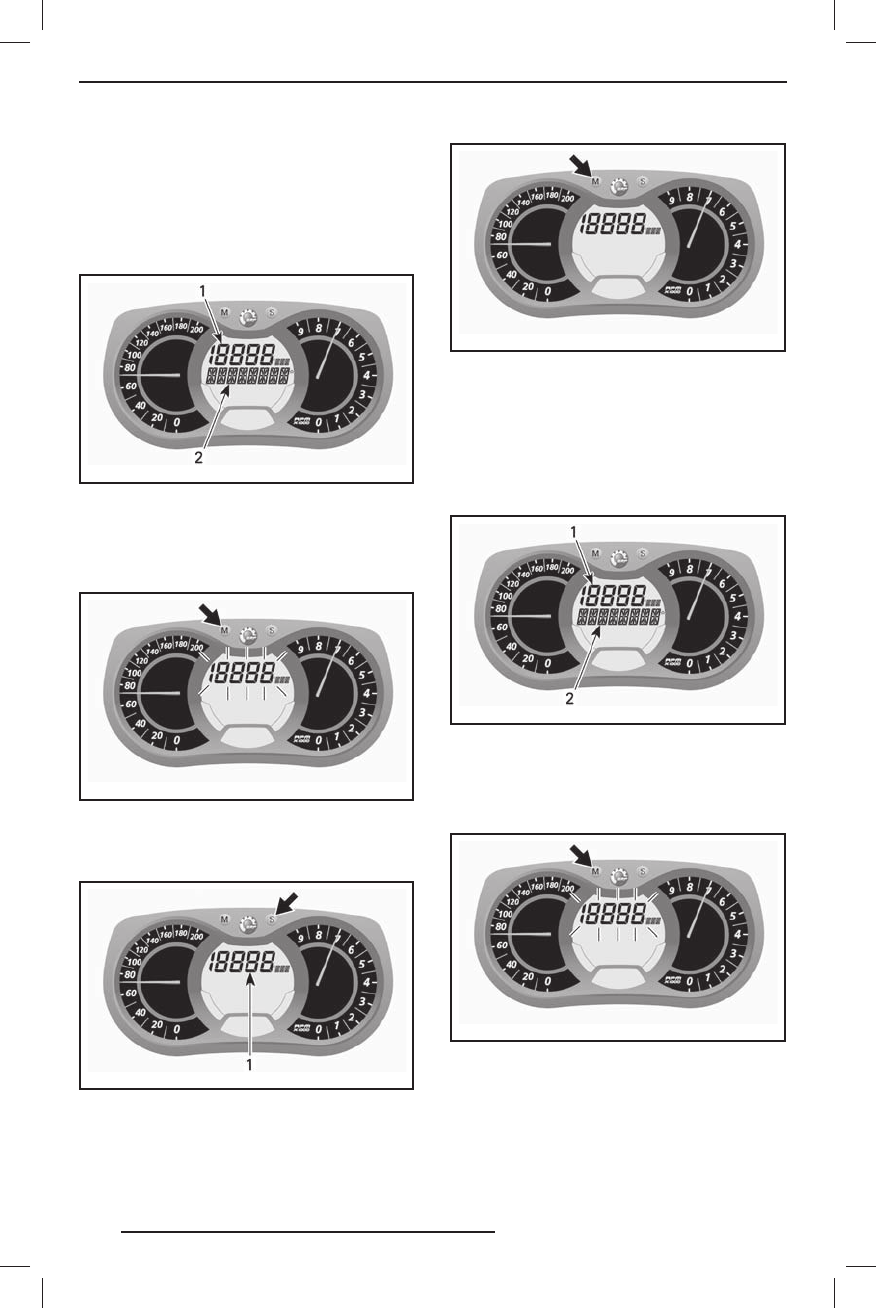

A) Спидометр
В дополнение к аналоговому спидоме -
тру скорость так же может отображать-
ся на многофункциональном дисплее.
С ко р о с т ь м о ж е т о т о б р а ж а т ь с я к а к
на дисплее 1, так и на дисплее 2.
mmo2007-009-066_ q
МНОГОФУНКЦИОНА ЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2
Для выбора дисплея нажимайте кнопку
MODE (M), затем выполните следующее:
mmo2007-009-066_ m
П р и м и г а ю щ е м д и с п л е е н а ж и м а й т е
кнопк у SET ( S ) д ля выбора режима спи-
дометра.
mmo2007-009-066_ n
1. Режим спидометра
Д л я п о д т в е рж д ени я в ы б о р а р еж им а
на жмите кнопк у MODE ( M ) или подо -
ж дите 5 сек унд.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
mmo2007-009-066_ o
В) Тахометр (об/мин)
В дополнение к аналоговому тахометру
частота вращения также может отобра-
жаться на многофункциональном дисплее.
Частота вращения может отображаться
как на дисплее 1, так и на дисплее 2.
mmo2007-009-066_ q
МНОГОФУНКЦИОНА ЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2
Д ля выбора дисплея нажмите кнопк у
MODE (M), затем выполните следующее:
mmo2007-009-066_ m
При мигающем дисплее нажимайте кноп-
ку SET (S) для выбора режима тахометра.
`13 Ski-Doo REV-XR.indb 56
`13 Ski-Doo REV-XR.indb 56
19.10.2012 12:11:48
19.10.2012 12:11:48
