65
mmo2007-009-066_ k
Д ля изменения значения в поле «часы»,
во время мигания соответствующего
значения, нажимайте кнопк у SET ( S ).
Для перехода в режим изменения значе-
ния в поле «минуты», при мигании значе-
ния в поле «часы», нажмите кнопку MODE
(M). Для изменения значения в поле «ми-
нуты» нажимайте кнопку SET (S).
Нажмите кнопк у MODE ( M ) д ля сохра -
нения настройки часов и выход а.
Выбор единиц измерения
(км/ч или миль/ч)
Можно установить метрические едини-
цы измерения или единицы измерения,
п р ин я т ы е в Велико б р и т ании и СШ А.
Обратитесь к авторизованному диле -
ру Ski- Doo.
Выбор языка отображения информации
Предусмотрена возможность измене -
ния языка сообщений информационно -
го центра. Д ля изменения языковых на-
строек и настройки информационного
центра в соответствии с Вашими пред -
почтениями обращ айтесь к авторизо -
ванному дилеру Ski- Doo.
15) Руководство
по эксплуатации
Р уководство по эксплуатации распола -
гается в основании сиденья водителя.

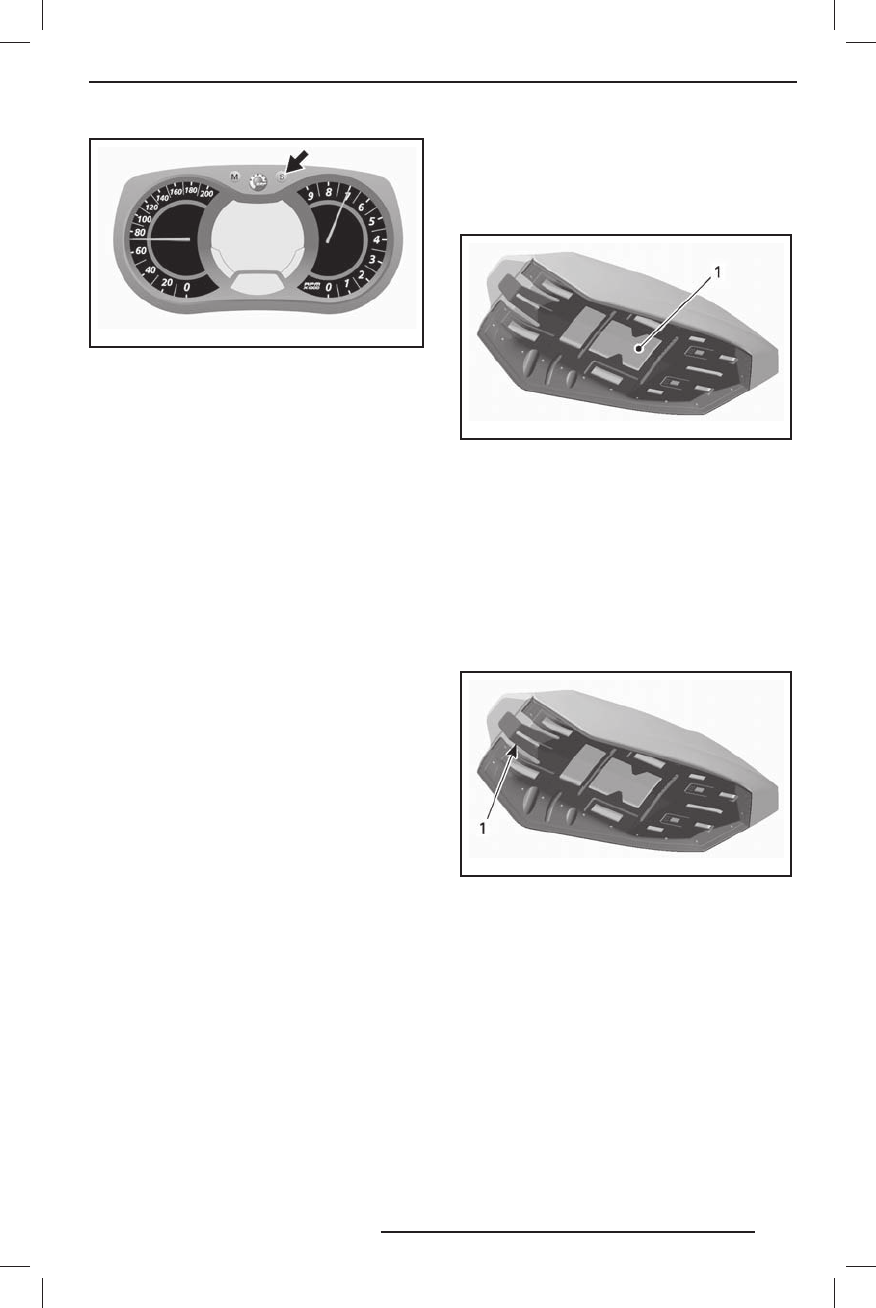

mmo2007-009-071_ b
ТИПОВОЙ ВАРИАНТ — СИДЕНЬЕ
1. Расположение Р уководства по эксплуатации
16) Сиденье водителя
Чтобы полу чить дост уп к Р уководству
по эксплуатации ( располагается в осно -
в а н и и с и д е н ь я ) и ли д л я в ы п олн е н и я
операций технического обслу живания,
сиденье может быть снято.
Защёлка располагается в передней час -
ти сиденья.
mmo2007-009-071_ c
ТИПОВОЙ ВАРИАНТ — СИДЕНЬЕ
1. Защёлка сиденья
Снятие сиденья
Д ля снятия водительского сиденья вы -
полните следующее:
П Р И М Е Ч А Н И Е :
Н а м о д е л я х G r a n d
Touring необходимо снять сиденье пас -
с а жира. См. «
ПАССА ЖИРСКОЕ СИДЕ-
НЬЕ (1+1)
».
1. Потяните переднюю часть подушки
сиденья, энергично подайте сиденье
вперёд , чтобы освободить защёлк у,
затем нажмите фикс атор, чтобы от-
переть сиденье.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
`13 Ski-Doo REV-XR.indb 65
`13 Ski-Doo REV-XR.indb 65
19.10.2012 12:11:49
19.10.2012 12:11:49
