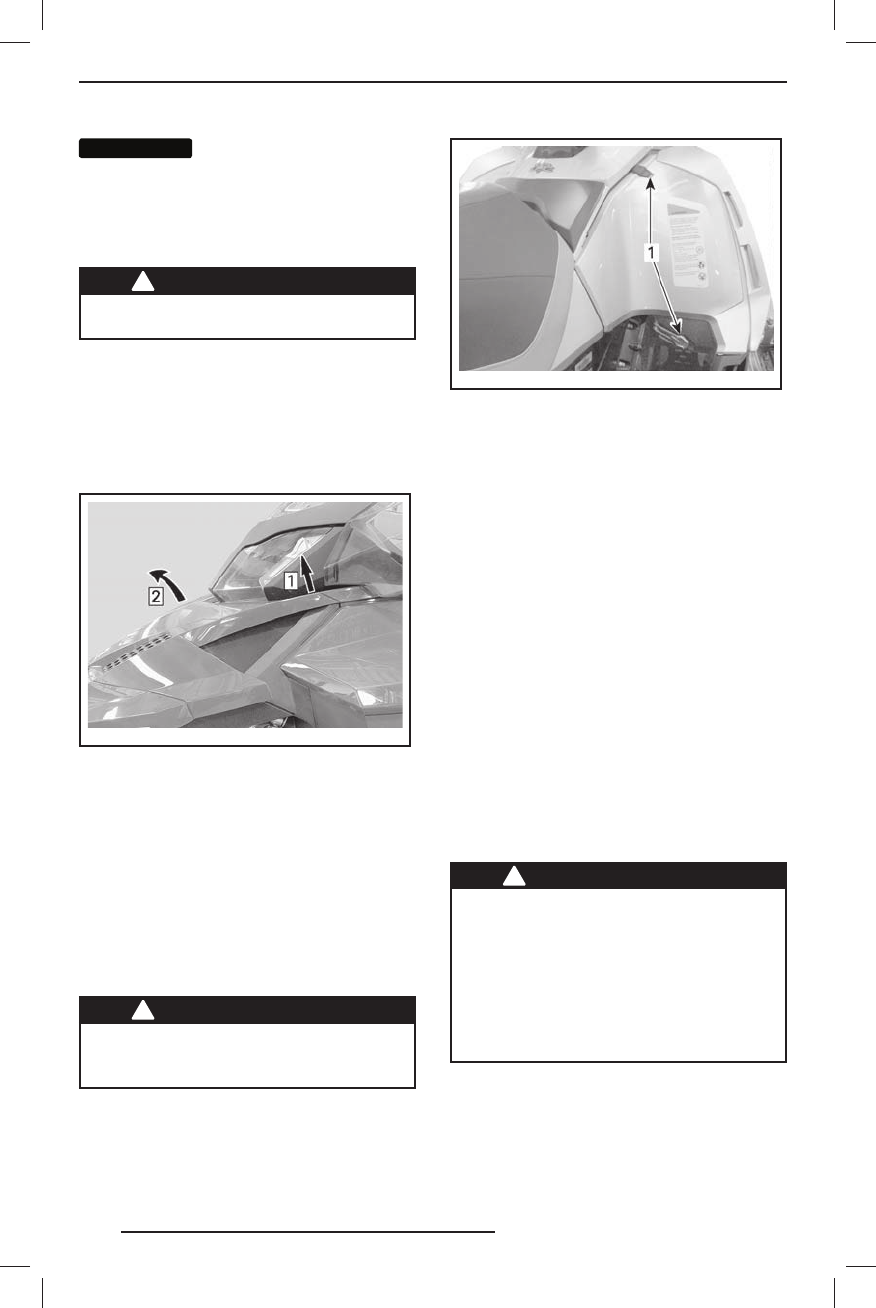

74

ВНИМАНИЕ

ВНИМАНИЕ

Уб е д и те с ь, ч то з а п а с -

н ой р е м е н ь в а р и ато ра н е кас ае т с я
ко м п о н е нто в с и с те м ы в ы п ус ка от-
работа в ши х газ ов.

31) Капот

!



ПРЕДОСТЕРЕЖЕНИЕ

Н е  д о п ус ка й т е  р а б от у  д в и г ат е л я
с не гоход а  с о  с н ят ы м  капотом.

Снятие капота

1.  Потяните вверх заднюю часть капота

с обеих его сторон.

2.  П о д н и м и т е з а д н ю ю ч а с т ь к а п о т а,

п о к а  о н  н е  в ы й д е т  и з  з а ц е п л е н и я
с нижним под доном.

mmo2009-005-025_ a

Шаг 1: Поднимите
Шаг 2: Потяните вверх

Установка капота

1.  Введите держатели, расположенные

в передней части капота, в пазы под-
дона.

2.  Опустите заднюю часть капота и на -

жмите на обе его стороны д ля запи -
рания его на месте.

32) Боковые панели

!



ПРЕДОСТЕРЕЖЕНИЕ

Н е  д о п ус ка й т е  р а б от у  д в и г ат е л я
с н е г охо д а с от к р ы т ы м и и л и с н я -
т ы ми  боков ы ми  пане л я ми.

Открывание боковой панели

1.  Растяните и отстегните защёлки.

2.  Потяните заднюю часть боковой па -

нели в сторону.

mmo2009-005-029_ a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

Закрывание боковой панели осущест-
вляется в последовательности, обрат-
ной снятию.

Снятие боковой панели

1.  Полностью откройте боковую панель.

2.  Поднимите боковую панель и освобо -

дите нижнюю петлю из паза.

3.  Освободите верхнюю петлю из паза,

опустив панель.

4.  Снимите боковую панель.

Установка боковой панели осуществля-
ется в последовательности, обратной
снятию.

33)  Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня
вариатора

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допус каетс я работа д вигате л я :
–  со снятым кож у хом ремня вариа-

тора и щ итками ;

–  с отк р ыт ы ми и /или с н ят ы ми ка -

потом или боков ы ми пане л я ми.

ЗА П Р Е Щ А Е Т С Я в ы п о л н я т ь р е г у -
л и р о в к и   п о д в и ж н ы х   ч а с т е й   п р и
работа ющ е м д в игате ле.

Снимите колпачок шнура безопасности
с контак тного устройства.

Откройте левую боковую панель, опи -
сание операции см. в д анном разделе.

Извлеките проволочный фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
