6 4

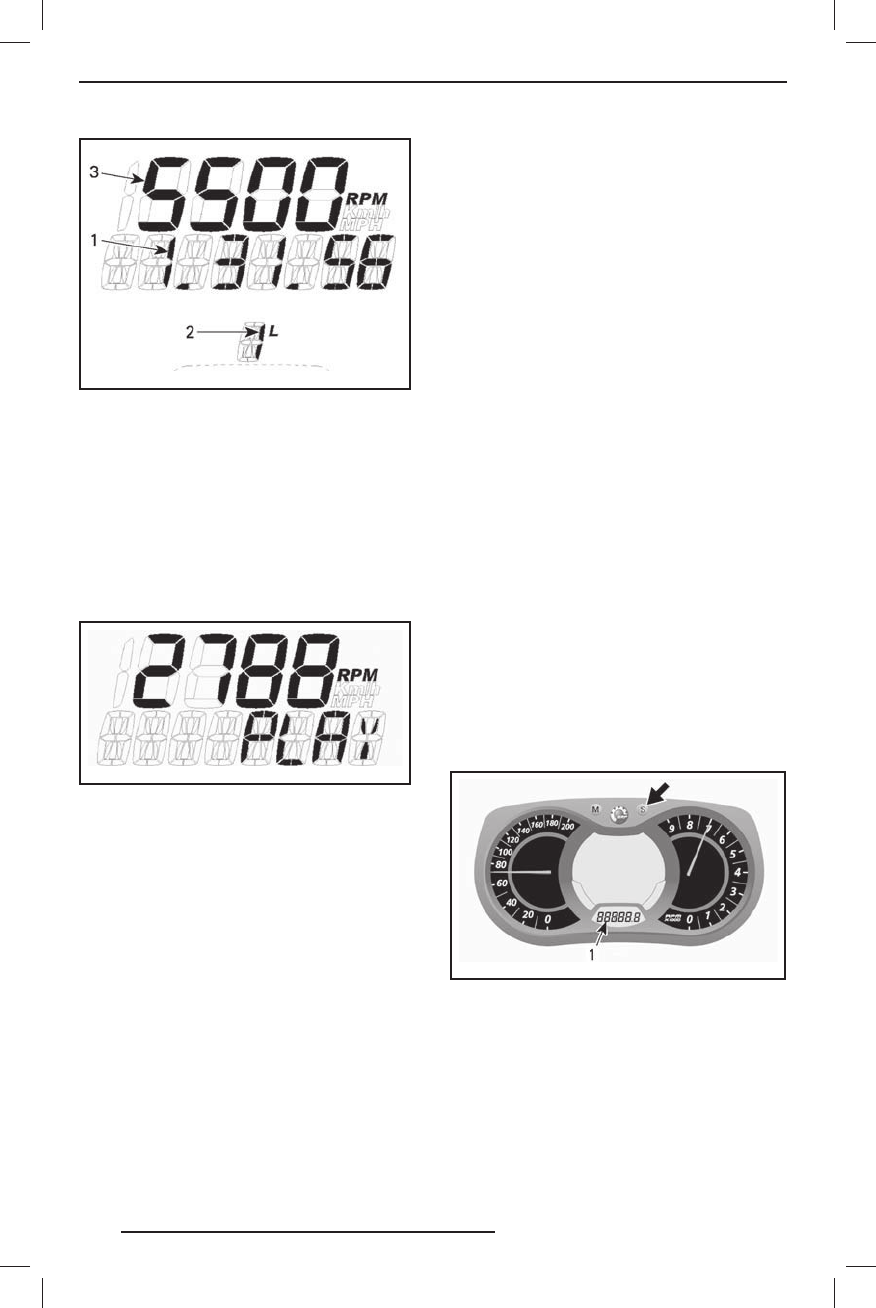

mmo2009-009-003_ a
РЕ ЖИМ ЗАПИСИ
1. Время записи
2. Круг/ сессия
3. Параметр
Д ля записи новой сессии, нажимайте
кнопку SET (S), пока на дисплее не поя-
вится функция REC (запись). Повторите
ранее описанную процедуру для записи.
Просмотр записанных данных:
Выберите функцию PL AY ( воспроизве -
дение).
mmo2008-007-005_ a
ФУНКЦИЯ ВОСПРОИЗВЕДЕНИЯ
1. Нажмите кнопк у MODE ( M ) д ля вос -
произведения записанных д анных.
Все записанные данные (скорость, обо -
роты, з а д анная функция ) буду т одно -
временно отображены на дисплее.
2. Нажмите кнопку SET (S) для остановки
воспроизведения записанного круга
ИЛИ на жмите MODE ( M ) д ля пере -
ключения на другой записанный круг.
ПРИМЕЧАНИЕ :
Пр и н а ж ат ии к н о пк и
SET ( S ) остановиться время воспроиз -
в од имого к ру га, з атем ото бр азит ь с я
записанное время круга, и через 5 се -
к унд дисплей автоматически перейдёт
к следующему записанному круг у.
После воспроизведения всех записан -
ных кругов, на дисплее появится на д -
пись STOP.
Д ля п о в то р н о го п р о с м от р а з апи с ан -
ны х д анны х , н а ж мите к но пк у SE T ( S )
д ля возврата к функции воспроизведе -
ния. Повторите процедуру, описанную
выше.
Д ля записи оставшихся кругов, на жи -
майте кнопку SET (S) д ля перек лючения
в режим REC. Повторите ранее описан-
ную процедуру д ля записи.
Нажмите и удерживайте кнопк у SET ( S )
5 сек унд д ля выход а из режима запи -
си кругов, появится ранее выбранный
режим.
R) Пневматическая подвеска
Выводит предварительную установк у
положения амортизатора задней под -
вески и его действительное положение.
S) Р е ж и м ко н с е р в а ц и и д в и г а т е л я
E-TEC
Когд а запущена процеду ра консерва -
ции, отображается сообщение «OIL».
Настройка информационного
центра
Настройка часов
ПРИМЕЧАНИЕ: Показания часов отобра-
жаются только в 24-часовом формате.
Нажимайте кнопк у SET ( S ) д ля выбора
режима часов.
mmo2007-009-066_ p
1. Режим часов
Нажмите и удерживайте кнопк у SET ( S )
д ля ак тивизации режима настройки.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
`13 Ski-Doo REV-XR.indb 64
`13 Ski-Doo REV-XR.indb 64
19.10.2012 12:11:49
19.10.2012 12:11:49
