75

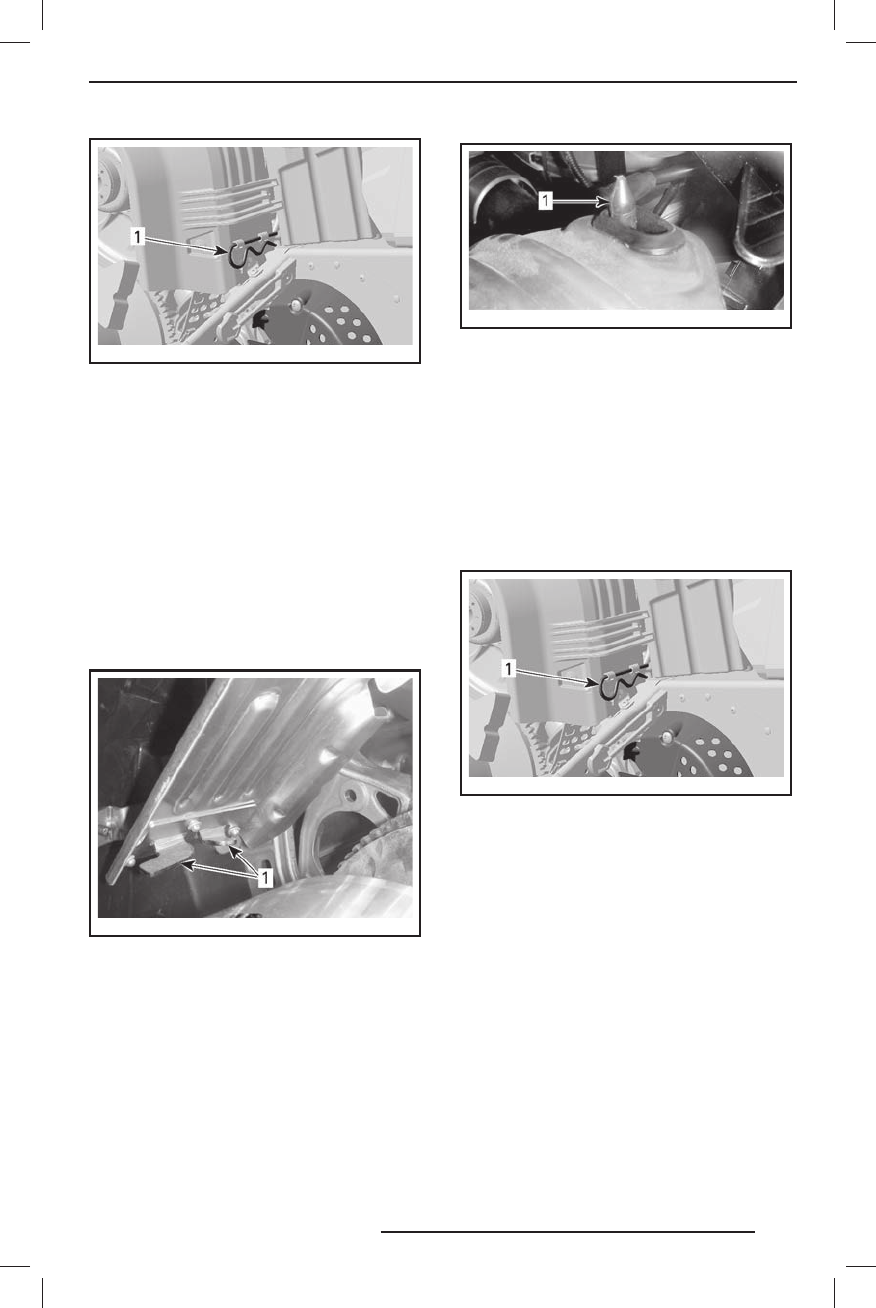

mmo2008-003-063_ a
1. Проволочный фиксатор
Поднимите кож у х за его заднюю часть
и, повернув нару ж у, извлеките из пе -
редних выст упов.
Установка защитного кожуха
ремня вариатора
При ус т ано вке кож у ха о бр атите вни -
мание на то, чтобы его вырез был об -
ращён вперёд.
Поместите передний левый вырез ко -
ж у ха над д линным выст упом.
Повернув кож у х вну трь, введите узкий
выст уп в правую прорезь.
mmo2009-003-010_ a
1. Выст упы
Установите уплотнитель на фиксирую -
щий палец. Д ля этого, возмож но, по -
требуется слегка приподнять консоль.
mmo2009-003-011_ a
1. Фиксирующий палец
Ус т а н о в и т е з а д н ю ю ч а с т ь к о ж у х а
на фикс атор и з ак репите его с помо -
щью проволочного фиксатора.
ПРИМЕЧАНИЕ:
Защитный кож у х ремня
вариатора специально изготовлен не -
сколько большего размера, чтобы обес -
печить натяг в сопряжении с фиксато -
рами. Это позволяет снизить уровень
шума и вибраций. При установке кож у-
ха необходимо сохранить этот натяг.
mmo2008-003-063_ a
1. Проволочный фиксатор
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
`13 Ski-Doo REV-XR.indb 75
`13 Ski-Doo REV-XR.indb 75
19.10.2012 12:11:51
19.10.2012 12:11:51
