4) С и г н а л ьн ы е л ам п ы и п ре ду п ре -
ж дающие сообщения
mmo2008-003-024_ a

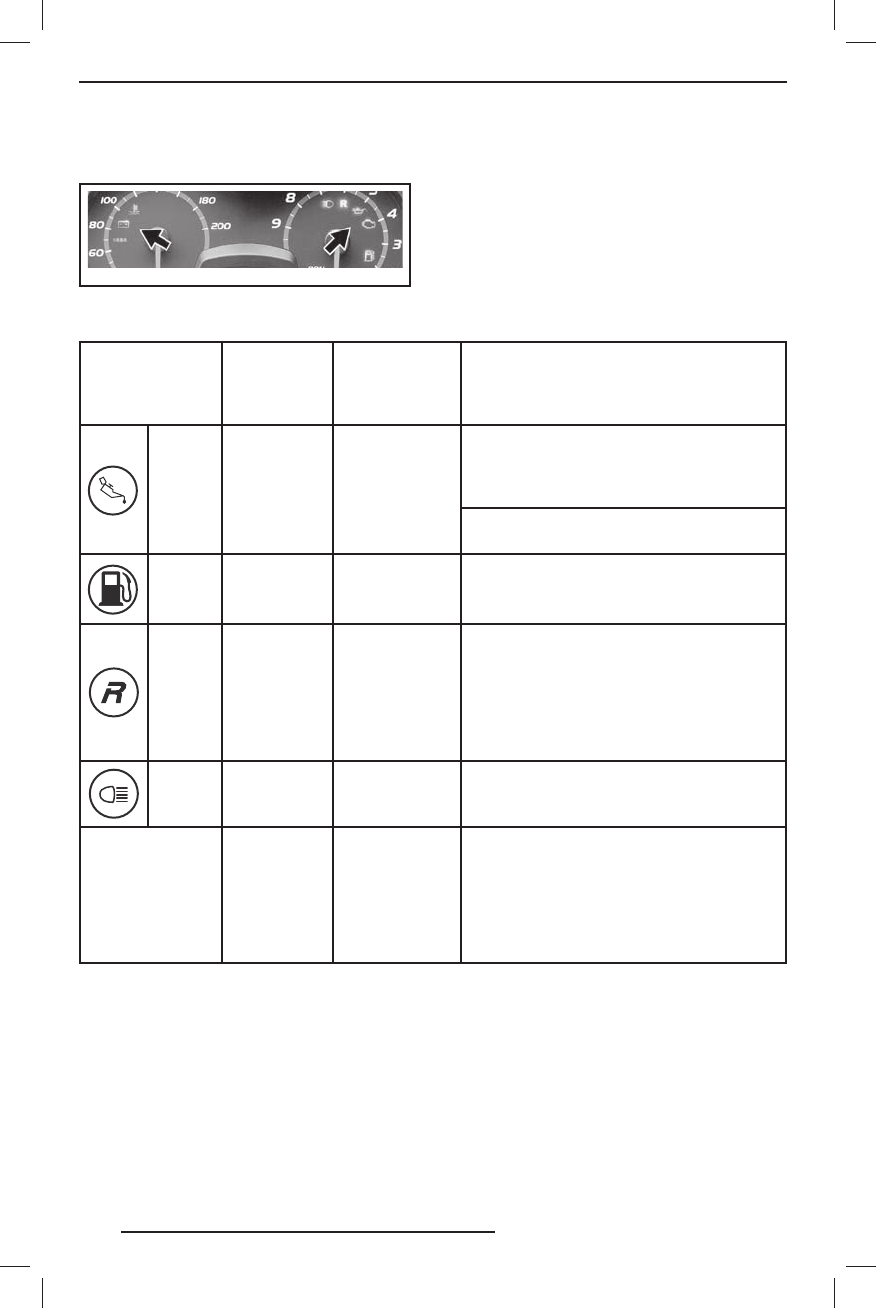

ТИПОВОЙ ВАРИАНТ — СИГНА ЛЬНЫЕ ЛАМПЫ
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
Описание сигнальных ламп приведено
в таблице.
Д ля п ол у ч ения б олее п од р о б н ой ин -
ф о р м а ц и и о с и г н а л ь н ы х л а м п а х с м.
раздел «
СИСТЕМА МОНИТОРИНГА
».
ПРИМЕЧАНИЕ:
Некоторые перечислен-
ные ниже сигнальные лампы и сообще -
ния мог у т отсу тствовать на некоторых
моделях снегоходов.
СИГНАЛЬНАЯ
ЛАМПА (-Ы)
ЗВУКОВОЙ
СИГНАЛ
СООБЩЕНИЕ
НА ДИСПЛЕЕ
(ТОЛЬКО X И
LIMITED)
ОПИСАНИЕ
ON
Четыре
коротких
звуковых
сигнала
каждые 5
минут
LOW OIL
Двухтактные двигатели: Низкий уровень
инжекционного масла. Остановите снего-
ход в безопасном месте и долейте инжек-
ционное масло.
Четырехтактные двигатели: См. «
СИСТЕ-
МА МОНИТОРИНГА
»
ON
—
—
Низкий уровень топлива. Дозаправьте то-
пливо как можно раньше.
Мигает
Продолжи-
тельные
сигналы,
повторяю-
щиеся
с небольшой
частотой
REVERSE
Реверс включён.
ON
—
—
Включён дальний свет фар.
—
WARM UP
Прогрев двигателя Частота вращения
принудительно ограничена до момента
достижения необходимой температуры
(до 10 минут во время движения). Режим
прогрева может включиться после пере-
запуска, при эксплуатации при очень низ-
ких температурах.
5) Кнопка SET (S)
К но пк а и с п оль з уетс я д ля п р о с м от р а
и наст ройки парамет ров, отобра жае -
мых на многофункциональном дисплее.
ПРИМЕЧАНИЕ :
Можно так же пользо -
ваться кнопкой SET ( S ) на многофунк-
циональном перек люч ателе, которая
имеет аналогичное назначение.
