95
Соединительные блоки
С о е д и н и т е л ь н ы е б л о к и о к а з ы в а ю т
влияние на управляемость снегоход а
только во время ускорения.
ПРИМЕЧАНИЕ :
При выборе настроек
с большим номером снижается как уро -
вень комфорта, так и перераспределе -
ние веса при ускорении.
Чтобы выполнить регулировку, нажмите
кнопку блокировки, расположенную под
кулачком, и поверните соединительный
блок в необходимое положение.
Установите номер необходимой регули-
ровки напротив резинового упора. При-
менение инструмента не требуется.
!
ПРЕДОСТЕРЕЖЕНИЕ
Оба с ое д ините льн ы х блока дол ж-
н ы б ыть ус та н о в л е н ы в од и н а ко -
в ые положе ни я. В противном с лу-
чае поведение снегохода будет не -
предс казуемым, а под вес ка может
деформироватьс я.

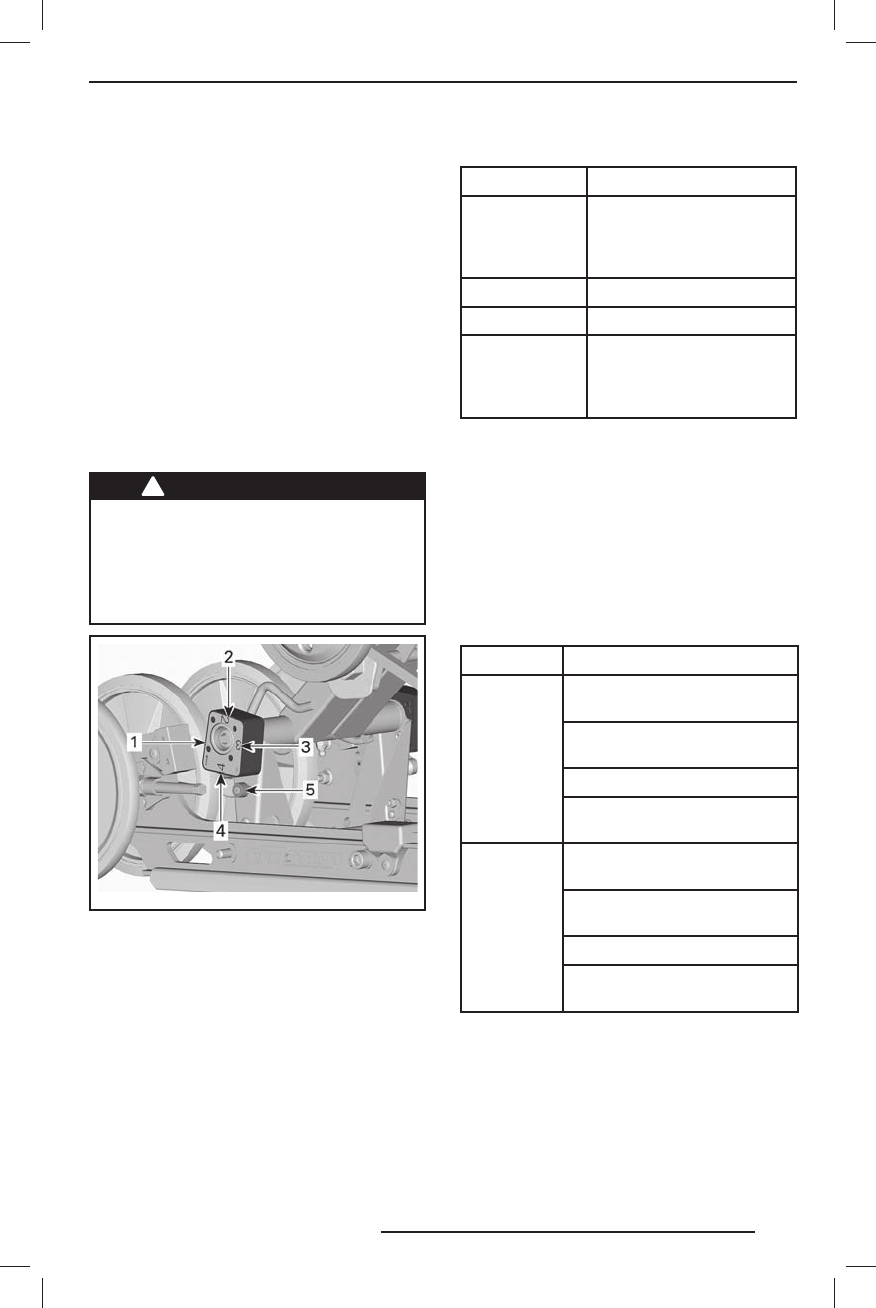

mmo2012-005-806_ a
СОЕДИНИТЕЛЬНЫЙ БЛОК — ВИД СПРАВА
(«R» — ПРАВЫЙ, НАНЕСЕНО НА БЛОКЕ)
1. Положение 1 ( минимальное )
2. Положение 2
3. Положение 3
4. Положение 4 ( максимальное )
5. Кнопка блокировки
Настройка соединительных блоков
ПОЛОЖЕНИЕ
ИСПОЛЬЗОВАНИЕ
1
Большее поднимание
лыж при ускорении —
и более высокий уровень
комфорта.
2
Промежуточная настройка
3
Промежуточная настройка
4
Меньшее поднимание
лыж при ускорении —
и незначительное сниже-
ние уровня комфорта.
Регулировки передней
подвески
Передние пружины
Предварительное натяжение пружины
Преднатяг передних пружин оказывает
влияние на жёсткость передней подвески.
Преднатяг передних пру жин так же ока-
зывает влияние на управляемость.
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увели-
чение
предвари-
тельного
натяжения
Более жёсткая передняя
подвеска
Выше передняя часть сне-
гохода
Более точное управление
Улучшение демпфирования
неровностей
Умень-
шение
предвари-
тельного
натяжения
Более мягкая передняя под-
веска
Ниже передняя часть снего-
хода
Усилия на руле уменьшаются
Ухудшение демпфирования
неровностей
НАСТРОЙК А ПОДВЕСКИ СНЕГОХОД А
