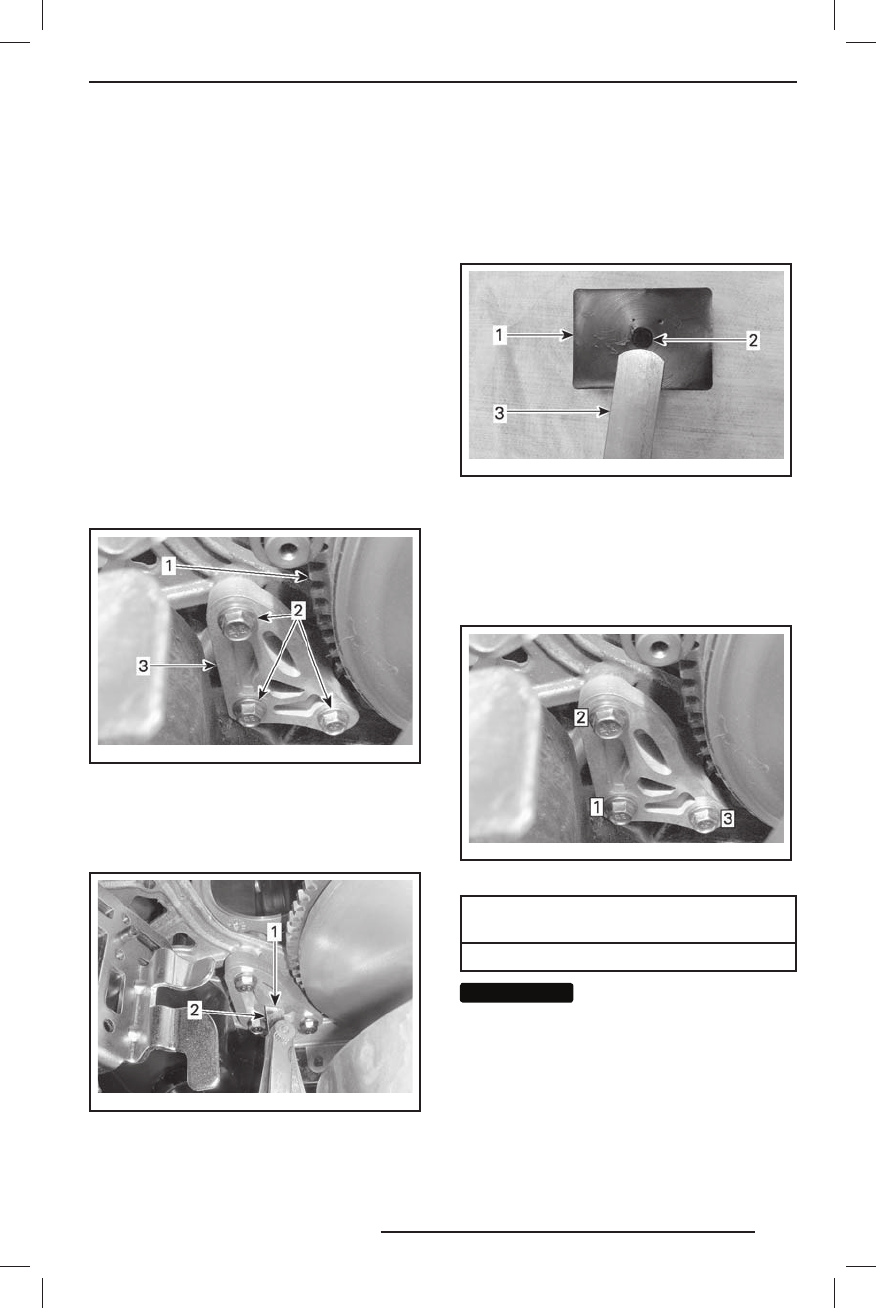

Упор двигателя
(600 HO E-TEC и 800R E-TEC)

Регулировка упора двигателя

Уп о р д в и г а тел я н а хо д и т с я н а л е в о й
передней опоре двигателя, перед ве -
дущим шкивом.

1.  Сними те колп ач ок шн у р а б ез о п ас -

н о с т и ( к л ю ч D ES S ) с ко н т а к т н о го
устройства.

2.  С н и м и т е з а щ и т н ы й ко ж у х р е м н я

в а р и а т о р а ,   с м .   р а з д е л   «

О Р ГА Н Ы

УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-
ДОВАНИЕ

».

3.  Ослабьте три болта крепления упора

к опоре двигателя, чтобы появилась
возможность его перемещения в вер-
тикальной плоскости (0,5 –1 оборот).

mmo2010-009-007_ a

1. Ведущий шкив
2. Болты упора двигателя
3. Упор двигателя

4.  Вс тавьте щ у п ( 0,5 мм ) в от вер с тие

упора ( см. рисунок).

mmo2010-009-001_ a

1. Отверстие
2. Щуп

5.  Вставьте щуп меж ду упором двига -

теля и резиновым ограничителем (на
двигателе).

П РИ М ЕЧ А Н И Е :

  Н е  в с т а в л я й т е  щ у п

слишком глу боко, так как он пройдёт
н а д   в ы п у к л о с т ь ю ,   р а с п о л о ж е н н о й
на поверхности резинового ограничи -
теля, что внесёт погрешность в рег у-
лировк у. См. рисунок.

mmo2010-009-002_ a

1. Резиновый ограничитель
2. Выпук лость
3. Щуп

6.  В указанной на рисунке последова -

тельности затяните болты рекомен -
дуемым моментом. Будьте осторож-
ны — не зажмите щуп.

mmo2010-009-007_ b

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ

МОМЕНТ ЗАТЯЖКИ

БОЛТОВ УПОРА ДВИГАТЕЛЯ

(10 ± 2) Н•м

ВНИМАНИЕ

ВНИМАНИЕ

Е с л и   б о л т ы   и л и   у п о р

у с т а н о в л е н ы   н е в е р н о,   в о з м о ж н о
с е р ь ё з н о е  п о в р еж д е н и е  в е ду щ е г о
ш к и в а.
