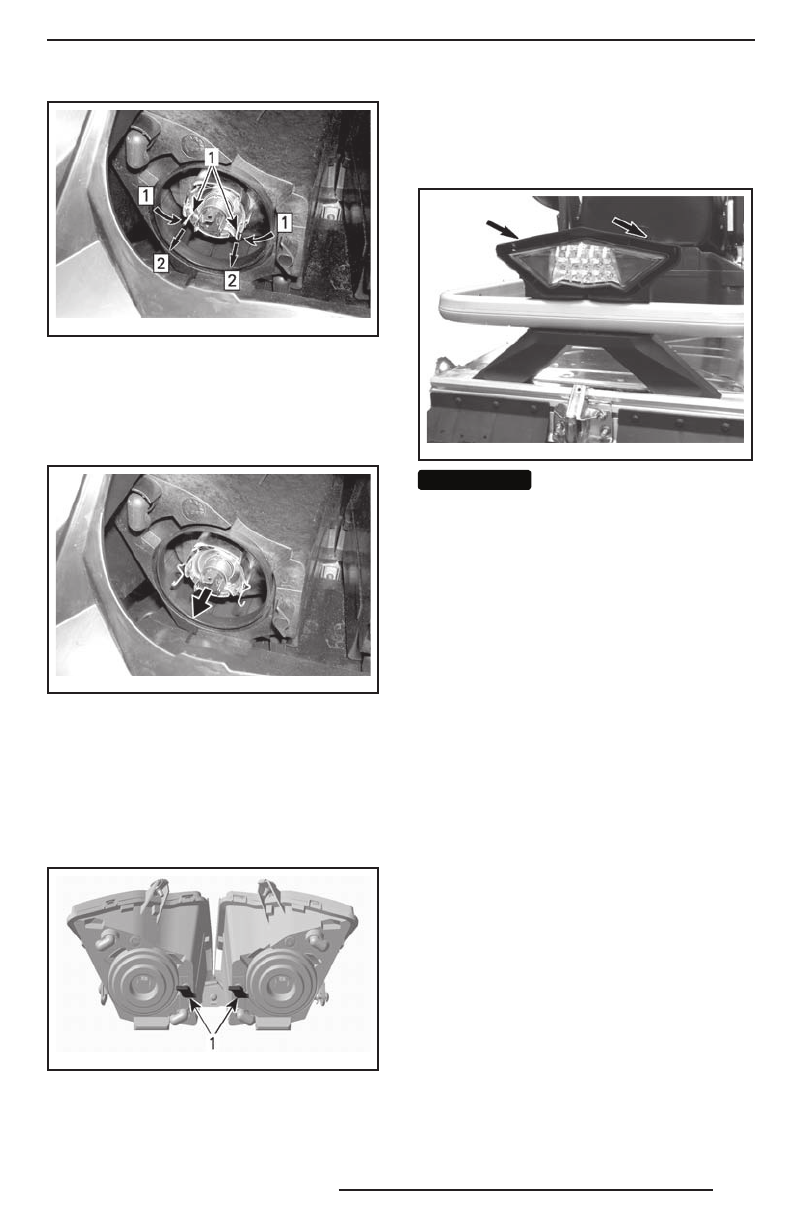

Регулировка головной оптики; ПЫ ГОЛОВНОЙ ОПТИКИ; Замена лампы заднего фонаря; А кк у р атно, од новременно потян у в; Е с л и з а д н и й ф о н а р ь - Lynx 69 Ranger Alpine 1200 4 TEC 2013 - Инструкция по эксплуатации - Страница 90

89

mmo2 007 -009 -06 3_ a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяну ть, чтобы освободить
1. Фиксатор

5.  Извлеките и замените лампу. Уста -

новка осуществляется в последова -
тельности, обратной снятию.

mmo2 007 -009 -06 4_ a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,
как описано в разделе «

ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ

». Д ля р ег у -

лировки направления светового пу чка
вращ айте рукоятк у.

mmo2 007 -009 -02 3_ a

ТИПОВОЙ ВАРИАНТ
1. Р укоятки

Замена лампы заднего фонаря

1.  А кк у р атно, од новременно потян у в

с обеих сторон за края, снимите кор -
пус заднего фонаря.

fm r2 011 -00 1-00 3

ВНИМАНИЕ

ВНИМАНИЕ

Е с л и   з а д н и й   ф о н а р ь

неосторожно переместить в сторону,
пластиковые фиксаторы мог у т сло-
маться. При снятии заднего фонаря
избегайте боковых перемещений.

Замена светодиодов з а днего ф онаря
не предусмотрена.

З а д н и й  ф о н а р ь  з а м е н я етс я  в  с б о р е.
Закрепите новый задний фонарь с по -
мощью винтов.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
