41
mmo2 007 -009 -06 6_ n

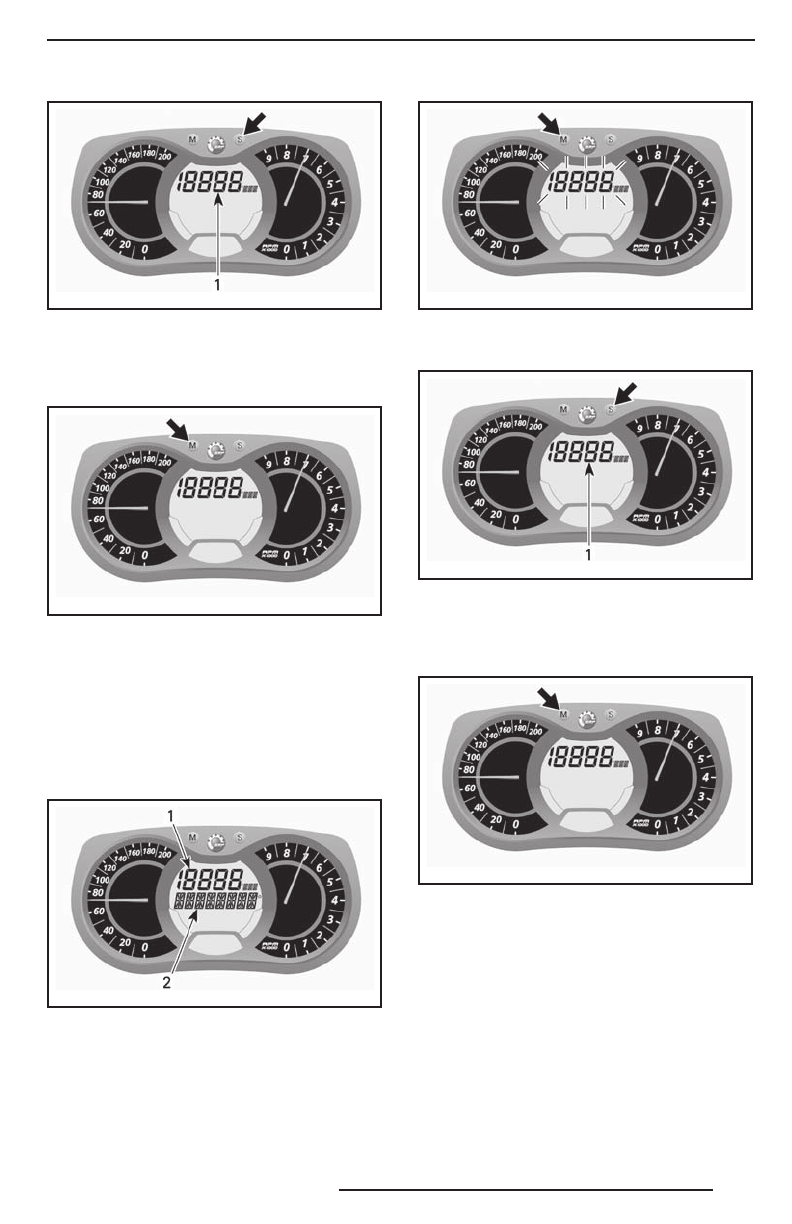

1. Режим спидометра
Д л я п о д т в е рж д ени я в ы б о р а р еж им а
на жмите кнопк у MODE ( M ) или подо -
ж дите 5 сек унд.
mmo2 007 -009 -06 6_ o
В) Тахометр (об/мин)
В дополнение к аналоговому тахометру
частота вращения так же может отобра-
жаться на многофункциональном дис -
плее.
Частота вращения может отображаться
как на дисплее 1, так и на дисплее 2.
mmo2 007 -009 -06 6_ q
МНОГОФУНКЦИОНА ЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2
Для выбора дисплея нажимайте кнопку
MODE (M), затем выполните следующее:
mmo2 007 -009 -06 6_ m
При мигающем дисплее нажимайте кноп-
ку SET (S) для выбора режима тахометра.
mmo2 007 -009 -06 6_ n
1. Режим тахометра
Д л я п о д т в е рж д ени я в ы б о р а р еж им а
на жмите кнопк у MODE ( M ) или подо -
ж дите 5 сек унд.
mmo2 007 -009 -06 6_ o
C) Одометр
Измеряет общий пробег снегохода в ки-
лометрах или милях.
Для выбора режима одометра нажимай-
те кнопк у SET ( S ).
