56
fmo2013-006-004_a

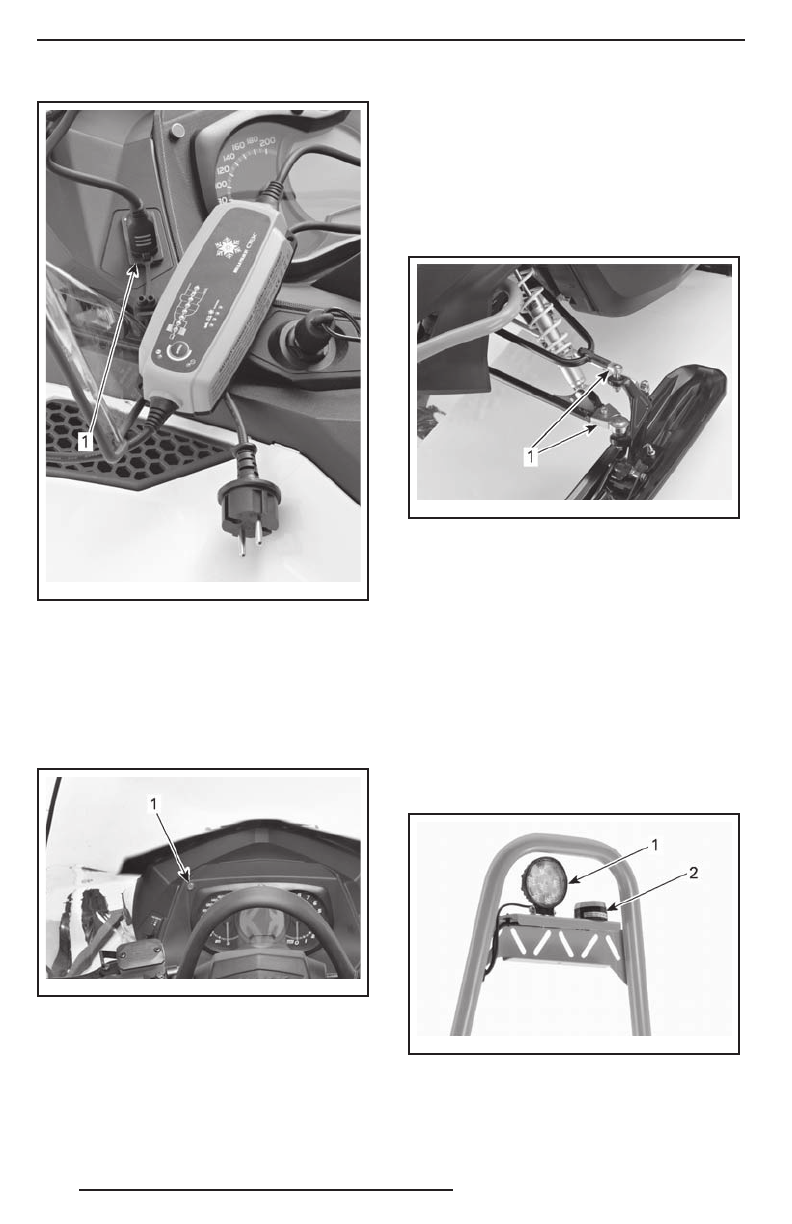

1. Индикатор заряда акк умуляторной батареи /
вилка зарядного устройства
29) Сигнальная лампа
тормоза
Сигнальная лампа тормоза располага -
ется в левой части информационного
центра.
fmo2013-006-012_a
1. Сигнальная лампа тормоза
30) Комплект для
увеличения ширины
колеи лыж ( доп.
оборудование)
Комплек т д ля увеличения ширины ко -
леи лыж распространяется в качестве
дополнительного оборудования.
fmo2013-006-009_a
1. Комплек т д ля увеличения ширины лыж
31) Багажное отделение
( доп. оборудование)
Багажное отделение распространяется
в качестве дополнительного оборудо -
вания.
32) Проблесковый маяк
и рабочий фонарь ( доп.
оборудование)
Проблесковый маяк и рабочий фонарь
распространяются в качестве дополни-
тельного оборудования.
fmo2013-006-008_a
1. Рабочий фонарь
2. Проблесковый маяк
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
