47

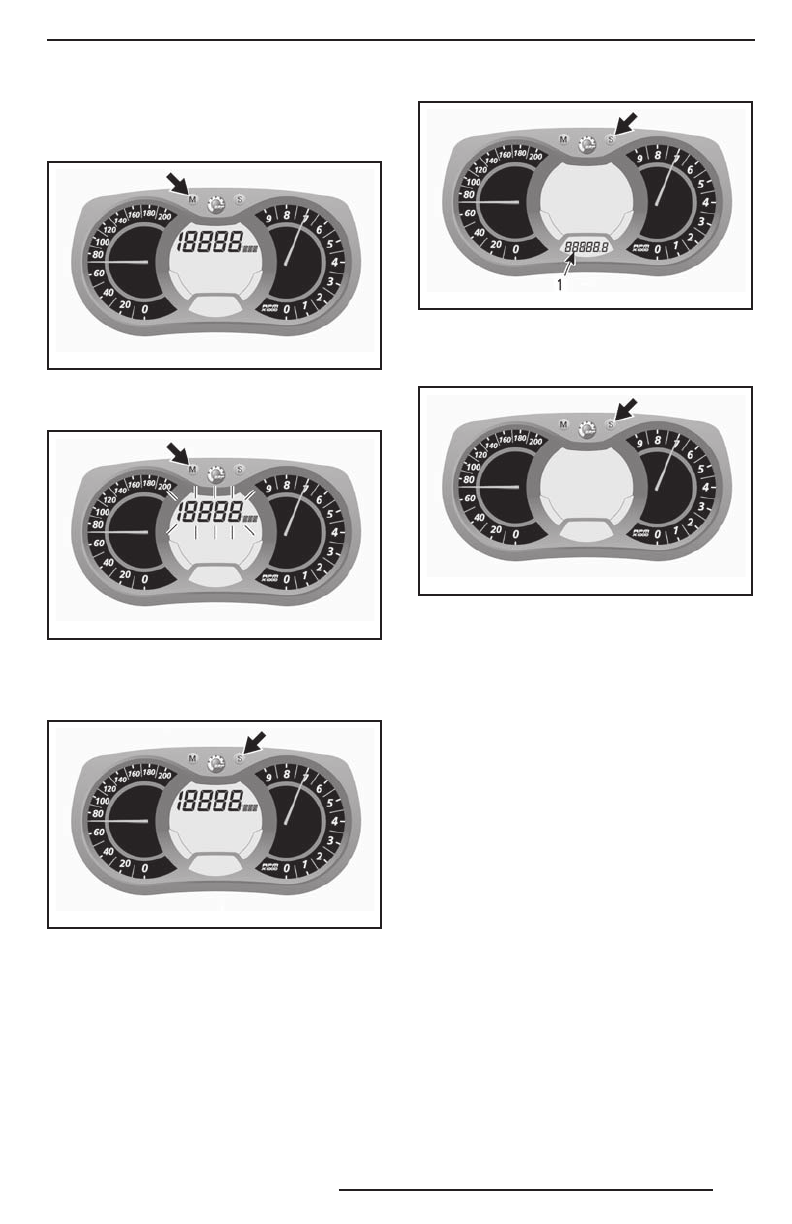

Д ля подтверж дения выбора на жмите
кнопк у MODE ( M ) или подож дите 5 се -
к унд.
mmo2 007 -009 -06 6_ o
Д ля сброса показаний нажимайте кноп-
к у MODE ( M ), чтобы выбрать режим.
mmo2 007 -009 -06 6_ m
Нажмите и удерживайте кнопк у SET ( S )
в течение 5 сек унд , чтобы сбросить по -
казания.
mmo2 007 -009 -06 6_ w
Настройка информационного
центра
Настройка часов
ПРИМЕЧАНИЕ :
Показания часов ото -
бра жаются только в 24 - часовом ф ор -
мате.
Нажимайте кнопк у SET ( S ) д ля выбора
режима часов.
mmo2 007 -009 -06 6_ p
1. Режим часов
Нажмите и удерживайте кнопк у SET ( S )
д ля ак тивизации режима настройки.
mmo2 007 -009 -06 6_ k
Д ля изменения значения в поле «часы»,
во время мигания соответствующего
значения, нажимайте кнопк у SET ( S ).
Для перехода в режим изменения значе-
ния в поле «минуты», при мигании значе-
ния в поле «часы», нажмите кнопку MODE
(M). Для изменения значения в поле «ми-
нуты» нажимайте кнопку SET (S).
Нажмите кнопк у MODE ( M ) д ля сохра -
нения настройки часов и выход а.
Выбор единиц измерения
(км/ч или миль/ч)
Можно установить метрические едини-
цы измерения или единицы измерения,
п р ин я т ы е в Велико б р и т ании и СШ А.
Обратитесь к авторизованному диле -
ру Lynx.
Выбор языка отображения
информации
Предусмотрена возможность измене -
ния языка сообщений информационно -
го центра. Д ля изменения языковых на-
строек и настройки информационного
центра в соответствии с Вашими пред -
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
