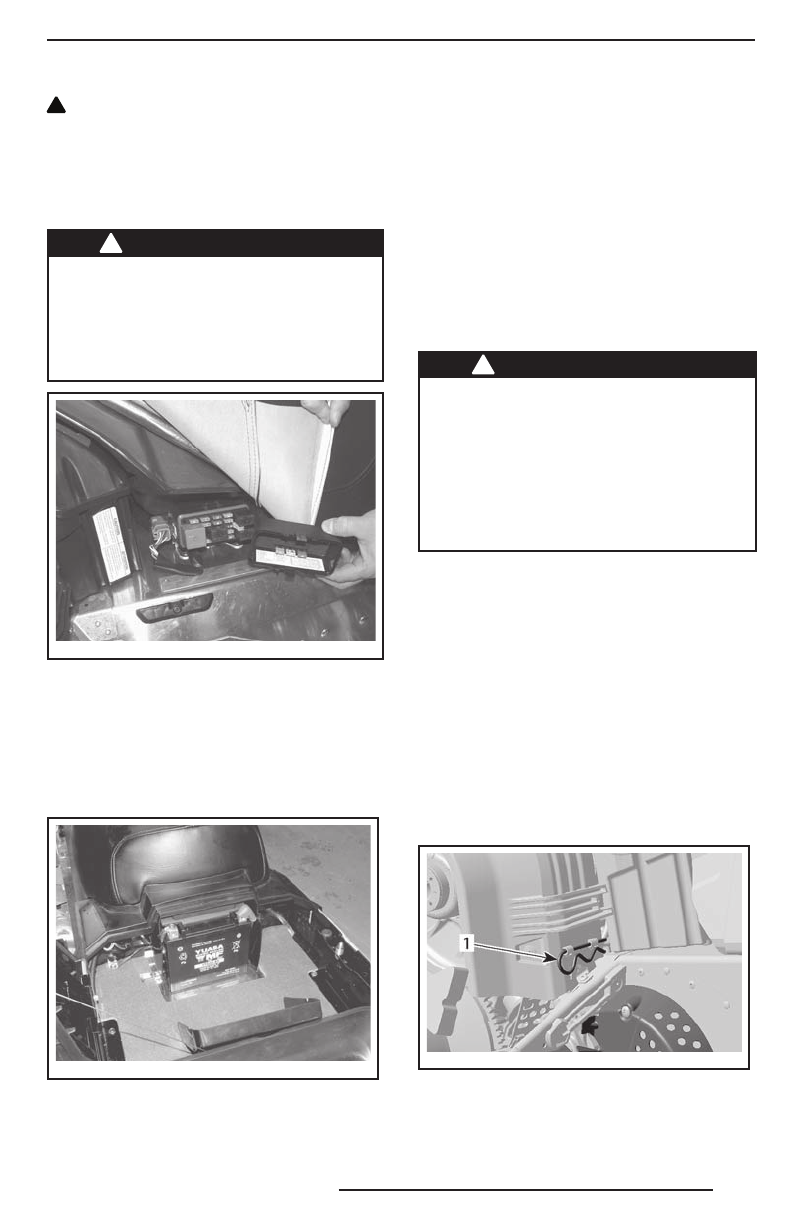

51

!

 О С Т О Р ОЖ Н О   З а п р е щ а е т с я   и с -

пользовать предохранитель с более
в ы с оким номиналом во из бежание
п о в р е ж д е н и я  э л е к т р ич е с к и х  ко м -
п о н е н т о в   и / и л и   в о з м о ж н о г о   в о з -
горани я.

!

ПРЕДОСТЕРЕЖЕНИЕ

В с л у ч ае п е р е г о ра н и я п р е д ох ра -
н и т е л я ,   п р е ж д е   ч е м   з а п у с к а т ь
д в и г а т е л ь ,   н а й д и т е   и   у с т р а н и т е
п р ич и н у  н е и с п ра в н о с ти.  Об рати -
т е с ь   к   а в т о р и з о в а н н о м у   д и л е р у
Ly n x .

fmo2012-003-005

Аккумуляторная батарея

Батарея расположена в отсеке под пас -
сажирским сиденьем. Чтобы полу чить
дост уп к акк умуляторной батарее, сни-
мите крышку, нажав на её выст упы, рас -
положенные с обеих сторон.

fmo2012-003-004

19)  Электрическая розетка

(12 В)

На всех моделях элек трическая розет-
ка (12 В) устанавлив ается в передней
части снегоход а, рядом с рулевой ко -
лонкой.

20)  Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня
вариатора

!

ПРЕДОСТЕРЕЖЕНИЕ

Не допус каетс я работа д вигате л я :
–  со с нятым кож у хом ремня вариа-

тора и щ итками ;

–  с отк р ыт ы м и и /и л и с н ят ы м и ка -

потом или боков ы ми пане л я ми.

ЗА П Р Е Щ А Е Т С Я в ы п о л н я т ь р е г у -
л и р о в к и   п о д в и ж н ы х   ч а с т е й   п р и
работа ющ е м д в игате ле.

ПРИМЕЧАНИЕ:

 Защитный кож у х ремня

вариатора специально изготовлен не -
сколько большего размера, чтобы обе -
спечить натяг в сопряжении с фиксато -
рами. Это позволяет снизить уровень
шума и вибраций. При установке кож у-
ха необходимо сохранить этот натяг.

Снимите колпачок шнура безопасности
с контак тного устройства.

Откройте левую панель моторного от-
сека, см. р аз дел «

ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

».

Извлеките проволочный фиксатор.

mmo2 008 -003 -06 3_ a

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
