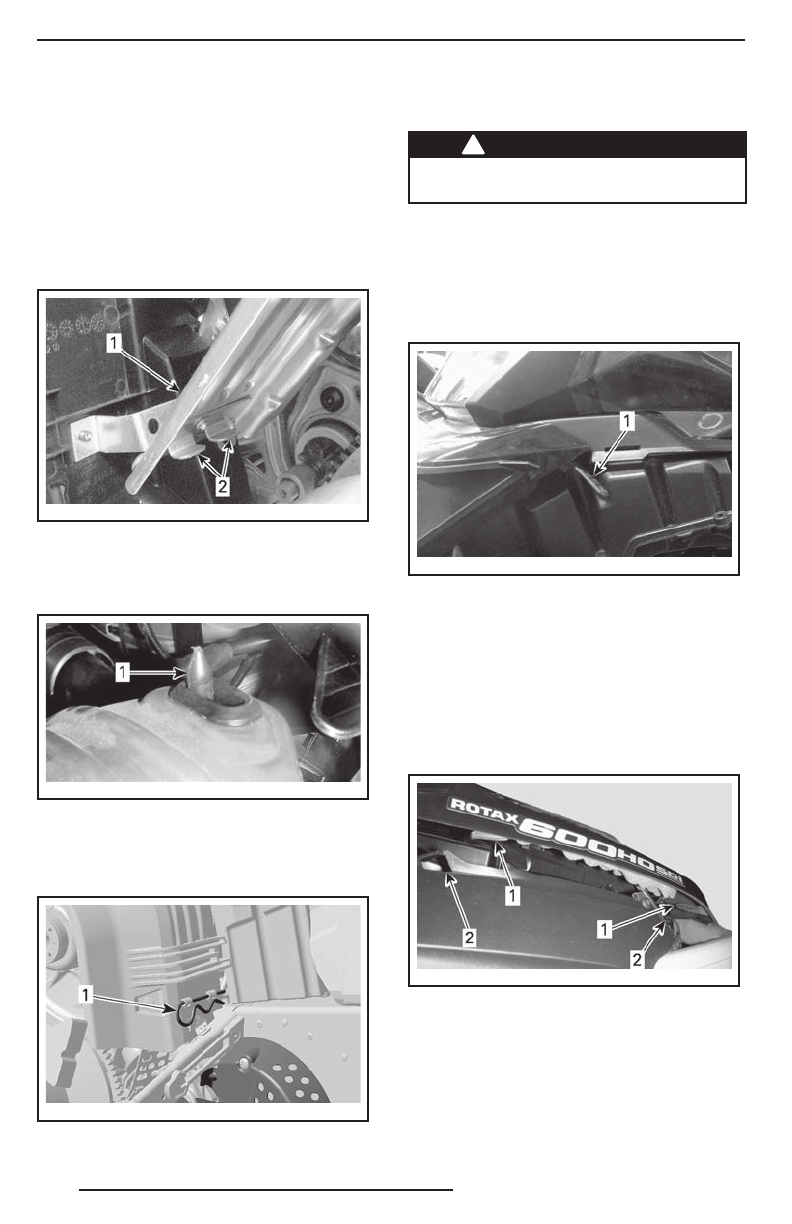

Поднимите кож у х за его заднюю часть
и извлеките из передних выст упов.

Установка защитного кожуха
ремня вариатора

При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.

Совместите прорези кожуха с выступами.

mmo2 009 -004 -03 5_ a

1. Кож у х
2. Выст упы

Установите уплотнитель на фиксирую -
щий палец.

mmo2 009 -003 -01 1_ a

1. Фиксирующий палец

Ус т а н о в и т е  з а д н ю ю  ч а с т ь  к о ж у х а
на фикс атор и з ак репите его с помо -
щью проволочного фиксатора.

mmo2 008 -003 -06 3_ a

1. Проволочный фиксатор

21) Капот

!

ПРЕДОСТЕРЕЖЕНИЕ

Н е  д о п ус ка й т е  р а б о т у  д в и г а т е л я
с не гоход а  с о  с н ят ы м  капотом.

Снятие капота

1.  Снимите верхние боковые панели как

указано ниже.

2.  Освободите резиновые фикс аторы

с обеих сторон.

mmo2 009 -004 -03 8_ a

1. Резиновый фиксатор

3.  Сдвиньте капот вперёд , чтобы выве -

сти фиксаторы из пазов.

Установка капота

1.  С о в м е с т и те  в ы с т у п ы  н а  п е р е д н е й

и цен т р а льн о й ч ас т я х к ап от а с с о -
ответс т ву ющ ими  п аз ами  в  ни ж нем
под доне.

mmo2 009 -004 -03 9_ a

ТИПОВОЙ ВАРИАНТ
1. Выст упы
2. Пазы

2.  Сдвиньте капот к фарам до упора.

3.  Закрепите резиновые фиксаторы.
