55
24) Место для хранения
запасной свечи
зажигания
В ф у тл я р е д л я ко м п л е к т а в о з и м о го
и н с т р у м е н т а п р е д у с м о т р е н о м е с т о
д ля хранения запасных свечей зажига -
ния, это позволяет предохранить их от
воздействия влаги, а так же защитить
от грязи и повреж дений.
ПРИМЕЧАНИЕ :
Запасные свечи зажи -
гания не вход ят в комплек т поставки
снегоход а.
ПРИМЕЧАНИЕ :
Перед установкой све -
чи зажигания проверьте межэлек трод -
ный зазор, см. раздел «
ТЕХНИЧЕСКИЕ
Х АРАКТЕРИСТИКИ
».
!
О С ТОРОЖНО Не п ытайте с ь ре г у-
ли ров ать з аз ор с веч и з а ж игани я.

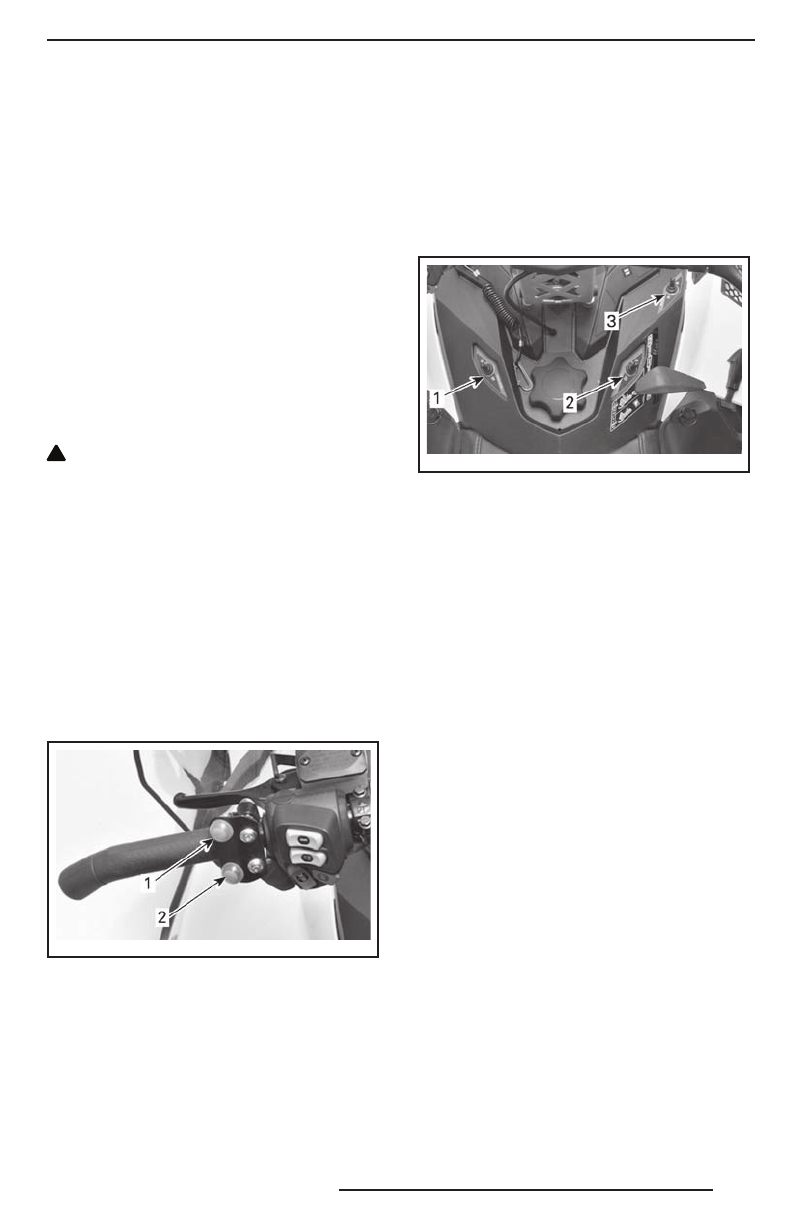

25) Переключатели
управления горным
тормозом ( доп.
оборудование)
Горный тормоз и перек лючатели управ-
ления горным тормозом распространя-
ются в качестве дополнительного обо -
рудования.
Пе р е к л ю ч а тел и у п р а в л е н и я го р н ы м
тормозом располагаются на левой сто -
роне руля.
fmo2013-006-011_a
1. Поднимание горного тормоза
2. Опускание горного тормоза
26) Горный тормоз
( доп. оборудование)
Горный тормоз распространяется в ка -
честве дополнительного оборудования.
27) Переключатели
управления
дополнительным
оборудованием
Перек лючатели управления дополни -
тельным оборудованием располагаются
в передней части консоли.
fmo2013-006-010_a
1. Звуковой сигнал
2. Рабочий фонарь
3. Проблесковый маяк
28) Индикатор заряда
аккумуляторной
батареи /вилка
зарядного устройства
Индикатор заряд а акк умуляторной ба -
тареи /вилка зарядного устройства рас -
полагается на левой стороне консоли.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
