53

22)  Верхние боковые

панели

!

ПРЕДОСТЕРЕЖЕНИЕ

Н е  д о п ус ка й т е  р а б о т у  д в и г а т е л я
с н е г охо д а с о т к р ы т ы м и и л и с н я -
т ы ми  боков ы ми  пане л я ми.

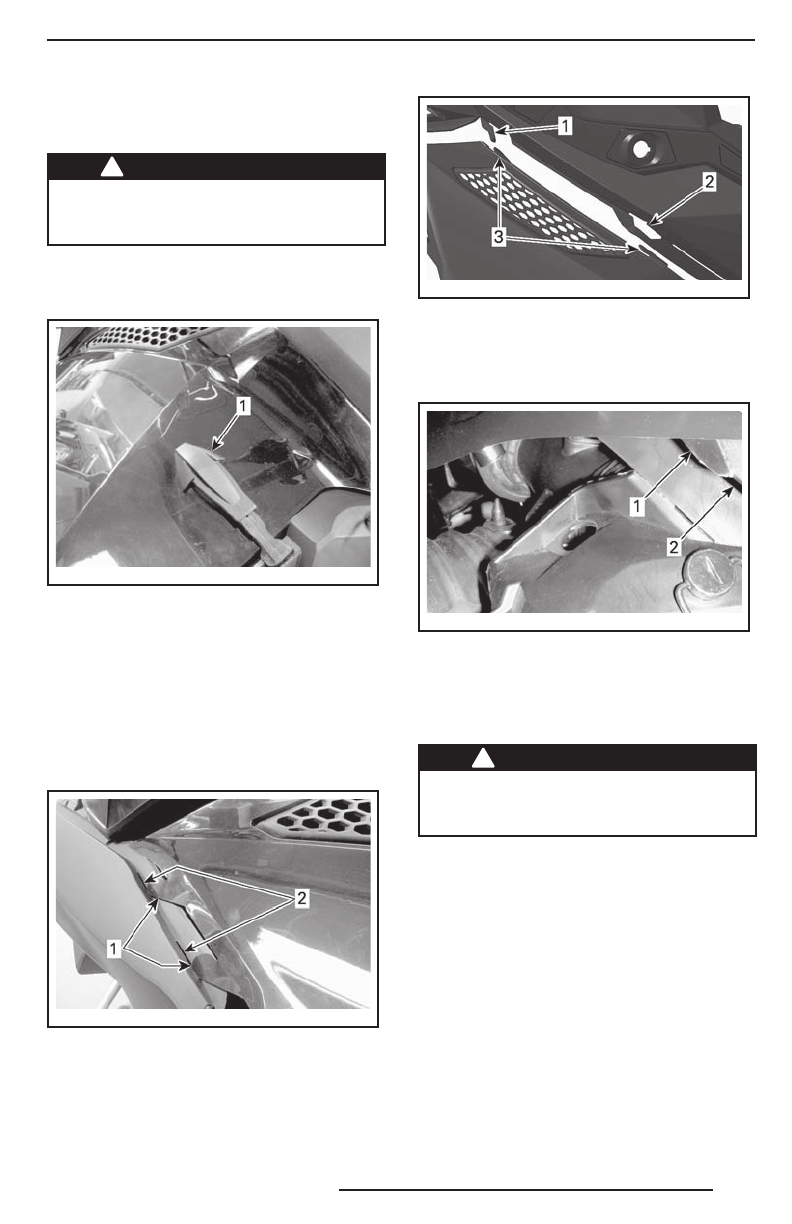

Снятие верхней боковой панели

1.  Освободите резиновый фиксатор.

mmo2 009 -004 -04 0_ a

1. Резиновый фиксатор

2.  По д н и м и те з а д н ю ю ч а с т ь п а н ел и,

чтобы вывести пластиковый фикс а -
тор из консоли.

3.  Переместите панель назад.

Установка верхней боковой панели

1.  Вставьте нижние фиксаторы панели

в пазы нижнего под дона.

mmo2 009 -004 -04 2_ a

1. Нижние фиксаторы панели
2. Пазы нижнего под дона

2.  Закрепите центральный верхний фик-

сатор панели на консоли.

mmo2 011 -006 -10 0_ a

1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели

3.  Вс тавьте з а д ний выс т у п в паз кон -

соли.

mmo2 009 -004 -04 1_ a

1. Задний выст уп
2. Паз консоли

4. Застегните резиновый фиксатор.

23)  Нижние боковые панели

!

ПРЕДОСТЕРЕЖЕНИЕ

Н е  д о п ус ка й т е  р а б о т у  д в и г а т е л я
с н е г охо д а с о т к р ы т ы м и и л и с н я -
т ы ми  боков ы ми  пане л я ми.

Открывание нижней боковой
панели

1.  Снимите верхнюю боковую панель,

см. выше.

2.  Освободите резиновый фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
