34

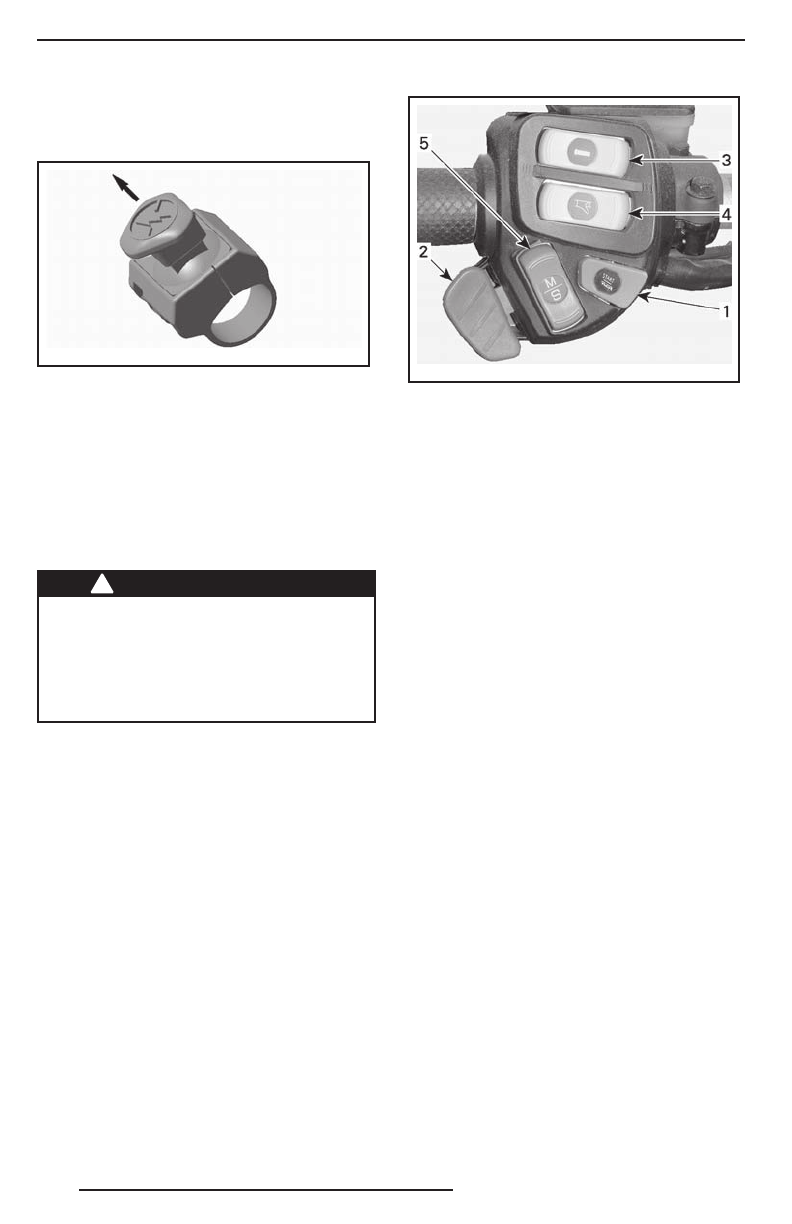

Чтобы обеспечить возможность запу-
с к а д в и г а тел я, в ы к лю ч а тель д ол же н
находиться в верхнем положении (ON ).
mmo2 007 -009 -03 8_ b
ПОЛОЖЕНИЕ «ON» ( вк л.)
Все водители должны тщательно озна -
комиться с работой этого устройства
пу тём многок ратного использов ания
при пер в ой п о ез д ке и в д а льнейшем
д ля любой остановки двигателя. При -
обретённые навыки буду т очень полез-
ны, если Вы окажетесь в экстремальной
сит уации.
!
ПРЕДОСТЕРЕЖЕНИЕ
Если поводом д ля аварийной оста-
новки двигателя послу жила какая-
то неис правнос ть, то пе ре д запу-
ском двигателя необходимо найти
и устранить её причину. Обратитесь
к авторизованному дилеру Lynx.
7) Многофункциональный
переключатель
Многофункциональный перек лючатель
расположен слева на руле.
mmo2 008 -003 -00 9_ a
ТИПОВОЙ ВАРИАНТ
1. Кнопка пуска двигателя
2. Перек лючатель света фары
3. Вык лючатель элек трообогрева рукояток руля
4. Вык лючатель элек трообогрева рычага д рос -
сельной заслонки
5. Кнопка Mode / Set ( режим /установка )
Кнопка пуска двигателя
Нажмите кнопк у, чтобы запустить дви -
гатель. Подробно процедура пуска опи-
с ана в главе «
ПУСК ДВИГАТЕЛЯ
» раз -
дела «
УК АЗАНИЯ ПО ЭКСПЛУАТАЦИИ
».
Переключатель света фары
Для выбора ДАЛЬНЕГО или БЛИЖНЕГО
света фары нажмите перек лючатель.
Пр и б о р ы о с в е щ е ни я а в то м а т ич е с к и
включаются при работающем двигателе.
Выключатель электрообогрева
рукояток руля
ПРИМЕЧАНИЕ :
Обогрев рукояток руля
функционирует только тогд а, когд а ча -
стота вращения коленчатого вала пре -
вышает 1900 об /мин.
Выберите интенсивность обогрева ру-
кояток руля, созд ающую комфортную
температ уру д ля Ваших рук.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
