39

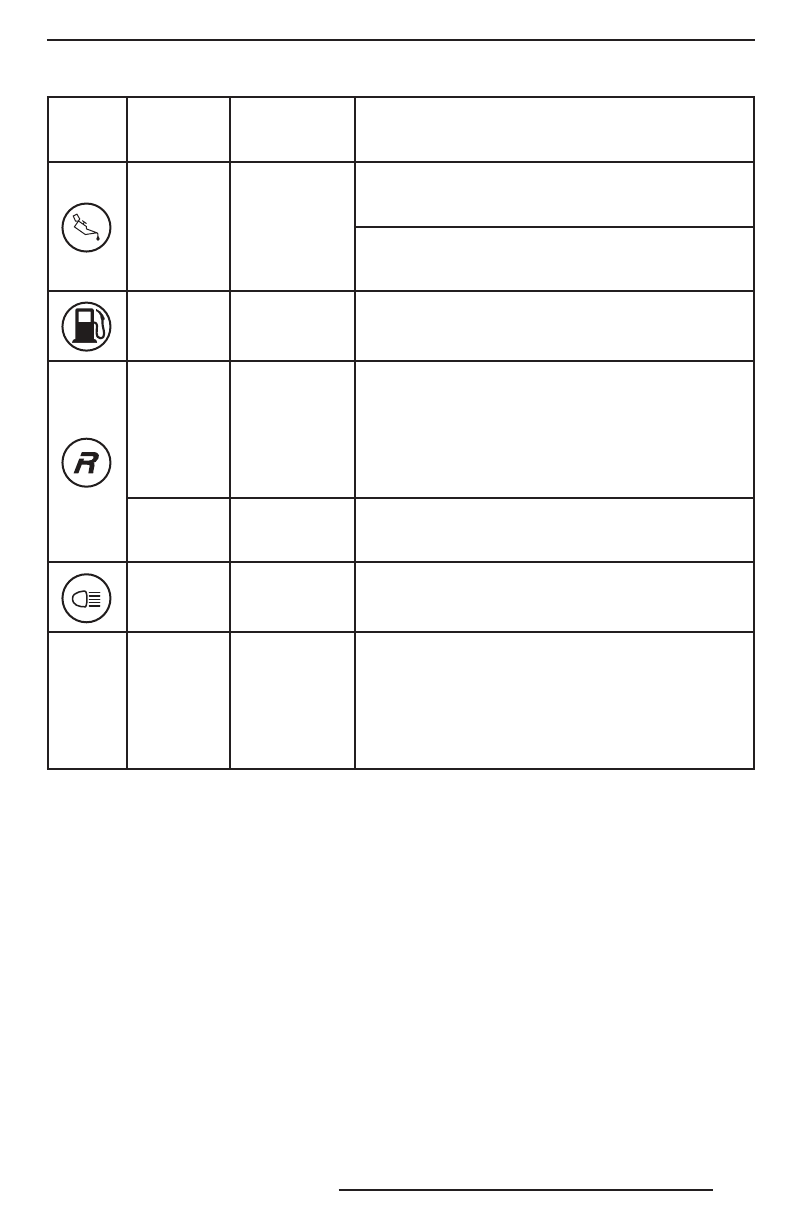

СИГН.
ЛАМПА
(-Ы)
ЗВУ-
КОВОЙ
СИГНАЛ
ДИСПЛЕЙ
СООБЩЕНИЙ
ОПИСАНИЕ
Четыре
коротких
звуковых
сигнала
каждые 5
минут
LOW OIL
Двухтактные двигатели: Низкий уровень инжекци-
онного масла. Остановите снегоход в безопасном
месте и долейте инжекционное масло.
Четырехтактные двигатели: Для получения более
подробной информации обратитесь к разделу «
СИ-
СТЕМА МОНИТОРИНГА
».
—
—
Низкий уровень топлива. Дисплей показывает одно
деление. Дозаправьте топливо как можно раньше.
Продолжи-
тельные
сигналы,
повторяю-
щиеся с не-
большой
частотой
REVERSE
Реверс включён.
3 коротких
звуковых
сигнала
REV. FAIL
Режим реверса не включился — попытайтесь снова.
—
—
Включён дальний свет фар.
—
—
WARM UP
Двигатель и/или инжекционное масло нуждаются
в прогреве перед началом работы. Частота вра-
щения принудительно ограничена до момента до-
стижения необходимой температуры (до 10 минут
во время движения). Режим прогрева может вклю-
читься после перезапуска, при эксплуатации при
очень низких температурах.
5) Кнопка MODE (M)
Кнопка используется для просмотра по-
казаний многофункционального дисплея.
ПРИМЕЧАНИЕ :
Можно так же пользо -
в ат ь с я к н о пко й MODE ( M ) н а мн о го -
функциональном перек люч ателе, ко -
торая имеет аналогичное назначение.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
6) Кнопка SET (S)
К нопка используется д ля просмот ра,
наст ройки и с брос а парамет ров, ото -
бра жаемых на многофункциональном
дисплее.
Д л я с ох р ан ени я н а с т р о ек д в игатель
должен быть запущен.
ПРИМЕЧАНИЕ :
Можно так же пользо -
ваться кнопкой SET ( S ) на многофунк-
циональном перек люч ателе, которая
имеет аналогичное назначение.
