101

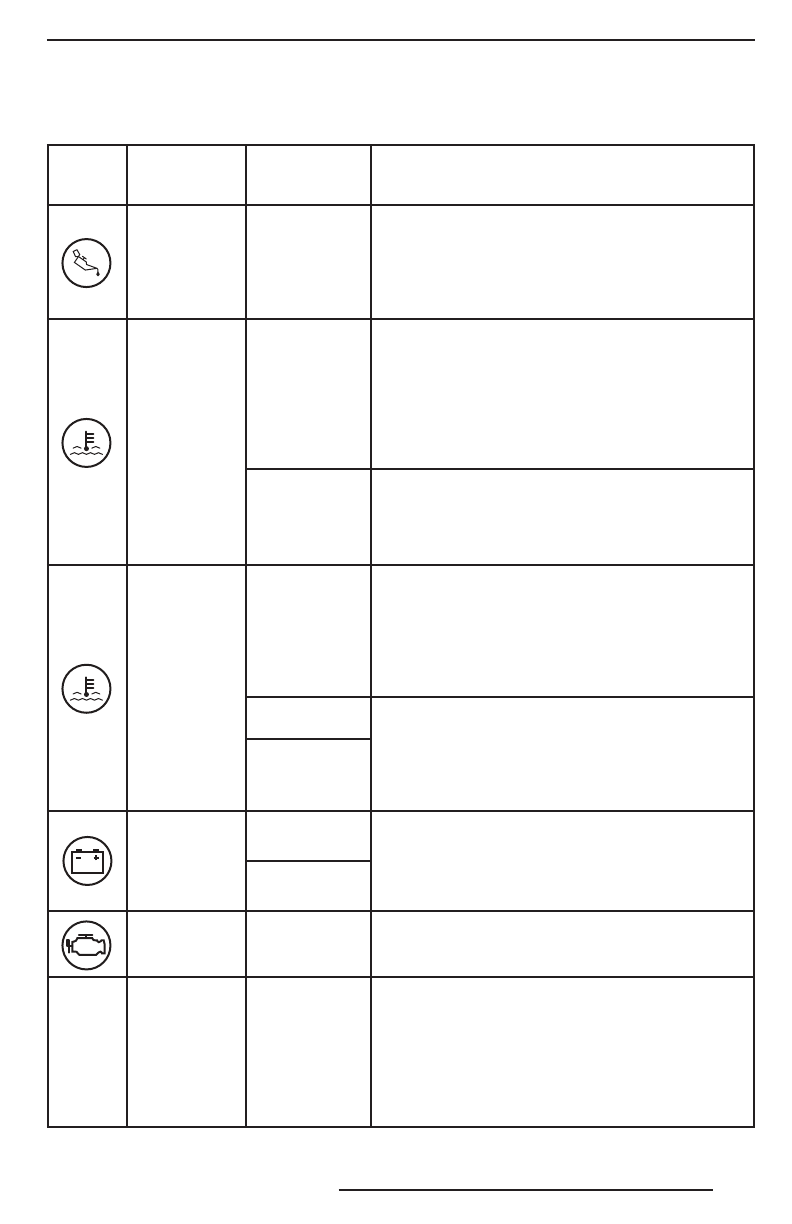

СИСТЕМА МОНИТОРИНГА
ПРИМЕЧАНИЕ :
Некоторые перечисленные ниже сигнальные лампы и сообщения
мог у т отсу тствовать на некоторых моделях снегоходов.
СИГН.
ЛАМПА
(-Ы)
ЗВУКОВОЙ
СИГНАЛ
ДИСПЛЕЙ
СООБЩЕНИЙ
ОПИСАНИЕ
Четыре корот-
ких звуковых
сигнала каж-
дые 5 минут
LOW OIL
Четырехтактные двигатели: низкое давление мотор-
ного масла. Остановите снегоход в безопасном ме-
сте и проверьте уровень масла. При необходимости
доведите уровень масла до нормы. Если уровень
масла в норме, прекратите эксплуатацию снегохода
и свяжитесь с дилером Lynx.
4 коротких
звуковых сиг-
нала каждые
30 секунд
ENGINE
OVERHEAT
Двигатель перегревается, снизьте скорость и дви-
гайтесь по рыхлому снегу или немедленно оста-
новите двигатель и дайте ему остыть. Проверьте
уровень охлаждающей жидкости, см. раздел «
ТЕХ-
НИЧЕСКОЕ ОБСЛУЖИВАНИЕ
». Если уровень
охлаждающей жидкости в норме, а перегрев про-
должается, свяжитесь с дилером Lynx. Не запускай-
те двигатель, если его состояние не изменилось.
MUFFLER
Снизьте скорость движения или остановите двига-
тель. Дайте двигателю остыть и вновь запустите
его. Если перегрев устранить не удаётся, обрати-
тесь к авторизованному дилеру Lynx. Не запускай-
те двигатель, если его состояние не изменилось.
Короткие
сигналы, по-
вторяющиеся
с большой
частотой
ENGINE
OVERHEAT
Критический перегрев. Незамедлительно останови-
те двигатель и дайте ему остыть. Проверьте уровень
охлаждающей жидкости, см. раздел «
ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
». Если уровень охлаждающей жид-
кости в норме, а перегрев продолжается, свяжитесь
с дилером Lynx. Не запускайте двигатель, если его со-
стояние не изменилось.
MUFFLER
OVERHEAT
Критический перегрев. Незамедлительно остано-
вите двигатель и дайте ему остыть. Если перегрев
устранить не удаётся, обратитесь к авторизованно-
му дилеру Lynx. Не запускайте двигатель, если его
состояние не изменилось. Не запускайте двигатель,
если его состояние не изменилось.
ECM
OVERHEAT
Четыре корот-
ких звуковых
сигнала каж-
дые 5 минут
LOW BAT
Информирует о низком или высоком напряжении
аккумуляторной батареи Немедленно обратитесь
к авторизованному дилеру Lynx.
HIGH BAT
4 коротких
звуковых
сигнала
CHECK
ENGINE
Неисправность двигателя, незамедлительно обра-
титесь к авторизованному дилеру Lynx.
—
Четыре корот-
ких звуковых
сигнала каж-
дые 5 минут
KNOCK
Детонация двигателя (в таком состоянии частота
вращения коленвала двигателя ограничена).
– Убедитесь, что используется рекомендованное
топливо.
– Проверьте качество топлива, замените при не-
обходимости.
– Если проблема не устранена, обратитесь к ди-
леру Lynx.
