42
mmo2 007 -009 -06 6_ p

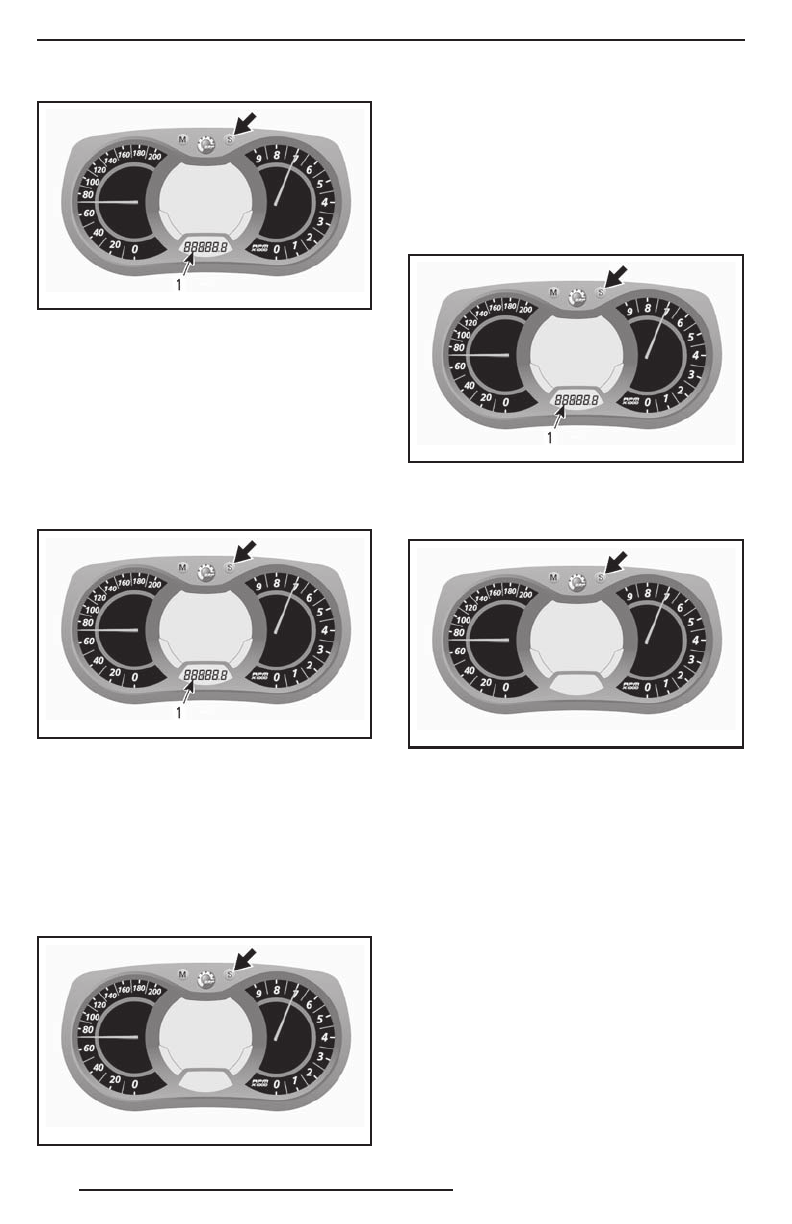

1. Режим одометра ( км / мили )
D) Счётчик пробега за поездку
«A» или «B»
Счётчик пробега за поездк у измеряет
пу ть, пройденный снегоходом с момен-
та последнего сброса показаний.
Д ля выбора режима счётчика пробега
за поездк у (TRIP A / TRIP B) нажимайте
кнопк у SET ( S ).
mmo2 007 -009 -06 6_ p
1. Режим счётчика пробега за поездк у (TRIP A /
TRIP B )
Д ля сброса показаний нажмите и удер -
живайте кнопк у SET ( S ).
ПРИМЕЧАНИЕ :
На моделях с двигате -
лем E-TEC с бр о с показ аний с чёт чика
TRIB B п р ив ед ёт т ак же к о б н улению
с ч ё т ч и к а С У М М А Р Н О ГО РАС ХОД А
ТОПЛИВА.
mmo2 007 -009 -06 6_ k
E) Счётчик моточасов
При вк лючённом электрооборудовании
этот счёт чик регистрирует наработк у
двигателя с момента последнего сбро -
са показаний.
Д ля выбора режима счёт чика моточа -
сов ( HrTRIP) нажимайте кнопк у SET ( S ).
mmo2 007 -009 -06 6_ p
1. Режим счётчика моточасов ( HrTRIP )
Д ля сброса показаний нажмите и удер -
живайте кнопк у SET ( S ).
mmo2 007 -009 -06 6_ k
F) Часы
МОДЕЛИ С ЭЛЕКТРИЧЕСКИМ
СТАРТЕРОМ
ПРИМЕЧАНИЕ :
Показания часов ото -
бра жаются только в 24 - часовом ф ор -
мате.
Нажимайте кнопк у SET ( S ) д ля выбора
режима часов.
