35
mmo2 008 -003 -00 9_ c

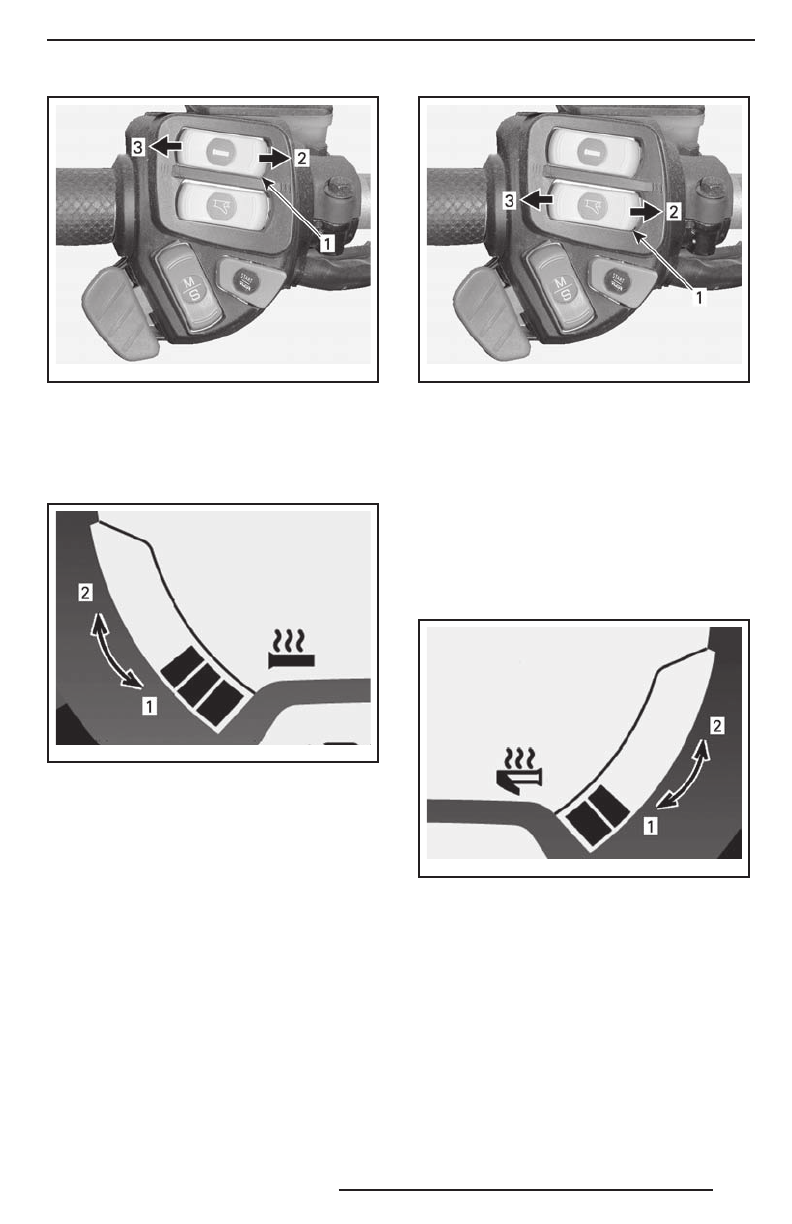

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Вык лючатель элек трообогрева рукояток руля
2. Теплее
3. Холоднее
Интенсивность обогрева отображается
на дисплее информационного центра.
mmo2 007 -009 -04 3_ b
ОТОБРА ЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее
Отсу тствие сегментов на индикаторе
дисплея означает, что обогрев выключен.
Выключатель электрообогрева
рычага дроссельной заслонки
ПРИМЕЧАНИЕ :
Обогрев рычага д рос -
сельной заслонки функционирует толь-
ко тогда, когда частота вращения колен-
чатого вала превышает 1900 об /мин.
Выберите интенсивность обогрева ры -
чага, создающую комфортную темпера-
т уру д ля большого пальца Вашей руки.
mmo2 008 -003 -00 9_ d
ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Вык лючатель элек трообогрева рычага д рос -
сельной заслонки
2. Теплее
3. Холоднее
ПРИМЕЧАНИЕ :
При нажатии на вык лю -
ч атель ин тенс ивно с т ь о б ог р ев а ото -
бр а жается на много функциональном
д и с п л е е и н ф о р м а ц и о н н о г о ц е н т р а.
При отпускании дисплей возвращается
в режим отображения уровня топлива
в баке.
mmo2 007 -009 -04 4_ b
ОТОБРА ЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее
Отсу тствие сегментов на индикаторе
дисплея означает, что обогрев выключен.
