Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti-
on (ECP)» mot total utlading. Når batteriet er utladet, kobles
elektroverktøyet ut med en beskyttelseskobling: Innsatsverk-
tøyet beveger seg ikke lenger.



Trykk etter automatisk utkobling av elektroverktøyet
ikke videre på på-/av-bryteren.

Batteriet kan ta skade.

Følg informasjonene om kassering.

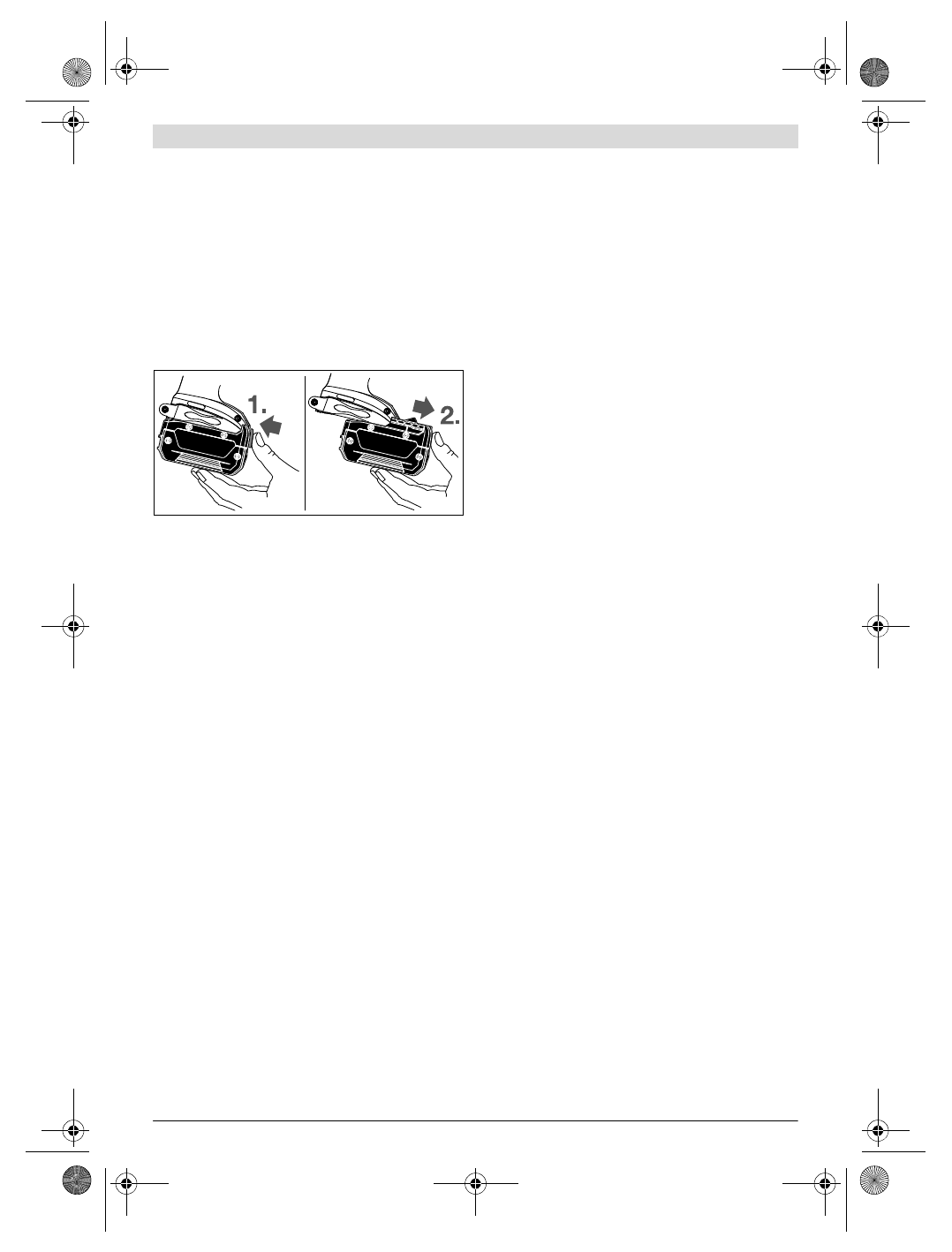

Fjerning av batteriet

Batteriet

5

 har to låsetrinn som skal hindre at batteriet faller

ut ved utilsiktet trykking av batteri-opplåsingstasten

6

. Så len-

ge batteriet er satt inn i el-verktøyet, holdes det i posisjon av
en fjær.

Til fjerning av batteriet

5

 trykker du opplåsingstasten

6

 og

trekker batteriet fremover ut av elektroverktøyet.

Ikke bruk

makt.

Verktøyskifte (se bilde A – C)



Ta batteriet ut av elektroverktøyet før alle arbeider på
elektroverktøyet utføres (f. eks. vedlikehold, verktøy-
skifte osv.) hhv. ved transport og oppbevaring.

Det er

fare for skader hvis du trykker på på-/av-bryteren ved en
feiltagelse.



Rengjør ventilasjonsåpningene til elektroverktøyet
med jevne mellomrom.

Motorviften trekker støv inn i hu-

set, og en stor oppsamling av metallstøv kan medføre elek-
trisk fare.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Innsetting av innsatsverktøy

Trekk låsehylsen

2

 fremover, skyv innsatsverktøyet helt inn i

verktøyfestet

1

 og slipp låsehylsen

2

 igjen for å låse innsats-

verktøyet.

Bruk kun skrubits med kulelås

11

 (DIN 3126-E6.3). Andre

skrubits

13

 kan du sette inn med en universalbitsholder med

kulelås

12

.

Fjerning av innsatsverktøyet

Trekk låsehylsen

2

 fremover og ta ut innsatsverktøyet.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Når du setter inn et verktøy må du passe på at verktøy-
et sitter godt fast i verktøyholderen.

Hvis innsatsverk-

tøyet ikke er sikkert forbundet med verktøyfestet, kan det
løsne i løpet av skruingen.

Skyv innsatsverktøyet

14

 inn på firkanten på verktøyfestet

1

.

Systemavhengig har innsatsverktøyet

14

 litt klaring på verk-

tøyfestet

1

; dette har ingen innflytelse på funksjonen/sikker-

heten.

Bruk

Funksjon

Verktøyfestet

1

 med innsatsverktøyet drives av en el-motor

via gir og slagverk.

Arbeidet inndeles i to faser:

Skruing

 og

fasttrekking

 (slagverk i aksjon).

Slagverket starter straks skruforbindelsen kjører seg fast og
motoren da belastes. Slagverket forvandler slik motorkraften
til regelmessige dreieslag. Skruer eller mutre løsnes på om-
vendt måte.

Igangsetting

Innsetting av batteriet

Sett høyre-/venstrebryteren

7

 i midtstilling for å beskytte

elektroverktøyet mot utilsiktet innkobling.

Skyv det oppladede batteriet

5

 forfra inn i foten på elektro-

verktøyet til batteriet er sikkert låst.

Innstilling av rotasjonsretningen (se bilde D)

Med høyre-/venstrebryteren

7

 kan du endre dreieretningen til

elektroverktøyet. Ved trykt på-/av-bryter

8

 er dette ikke mu-

lig.

Høyregang:

 Til innskruing av skruer og fasttrekking av mutre

trykker du høyre-/venstrebryteren

7

 helt inn mot venstre.

Venstregang:

 Til løsing hhv. utskruing av skruer og mutre

trykker du høyre-/venstregangsbryteren

7

 helt mot høyre.

Inn-/utkobling

Trykk til

igangsetting

 av elektroverktøyet på på-/av-bryteren

8

 og hold den trykt inne.

Lampen

9

 lyser ved litt eller helt inntrykket på-/av-bryter

8

 og

muliggjør opplysing av arbeidsområdet ved ugunstige lysfor-
hold.
Til

utkobling

 av elektroverktøyet slipper du på-/av-bryteren

8

.

Slå elektroverktøyet kun på når du bruker det for å spare energi.

Innstilling av turtallet

Du kan innstille turtallet på innkoplet elektroverktøy trinnløst,
avhengig av hvor langt du trykker på-/av-bryteren

8

 inn.

Et svakt trykk på på-/av-bryteren

8

 fører til et lavt turtall. Tur-

tallet økes med økende trykk.

Arbeidshenvisninger



Sett elektroverktøyet bare mot mutteren/skruen når
det er slått av.

Innsatsverktøy som dreier seg kan skli.

Dreiemomentet er avhengig av slagets varighet. Det maksi-
male dreiemomentet resulterer av alle enkelte dreiemomen-
ter som oppstår av slagene. Det maksimale dreiemomentet
oppnås etter en slagtid på 6 – 10 sekunder. Etter denne tiden
økes dreiemomentet kun minimalt.

Slagtiden må finnes frem for hvert nødvendige dreiemoment.
Det virkelige dreiemomentet må alltid kontrolleres med en
momentnøkkel.

Skruforbindelser med et hardt, fjærende eller mykt feste

Hvis dreiemomentene som oppstår i løpet av slagene måles
og overføres til et diagram, har du en kurve for utviklingen av
