10

 | Deutsch

1 609 92A 0XT | (19.12.14)

Bosch Power Tools

Montage

Akku laden



Benutzen Sie nur die auf der Zubehörseite aufgeführ-
ten Ladegeräte.

Nur diese Ladegeräte sind auf den bei Ih-

rem Elektrowerkzeug verwendeten Li-Ionen-Akku abge-
stimmt.

Hinweis:

Der Akku wird teilgeladen ausgeliefert. Um die volle

Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.



Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-
ter.

Der Akku kann beschädigt werden.

Beachten Sie die Hinweise zur Entsorgung.

Akku entnehmen

Der Akku

5

 verfügt über zwei Verriegelungsstufen, die verhin-

dern sollen, dass der Akku beim unbeabsichtigten Drücken
der Akku-Entriegelungstaste

6

 herausfällt. Solange der Akku

im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in
Position gehalten.

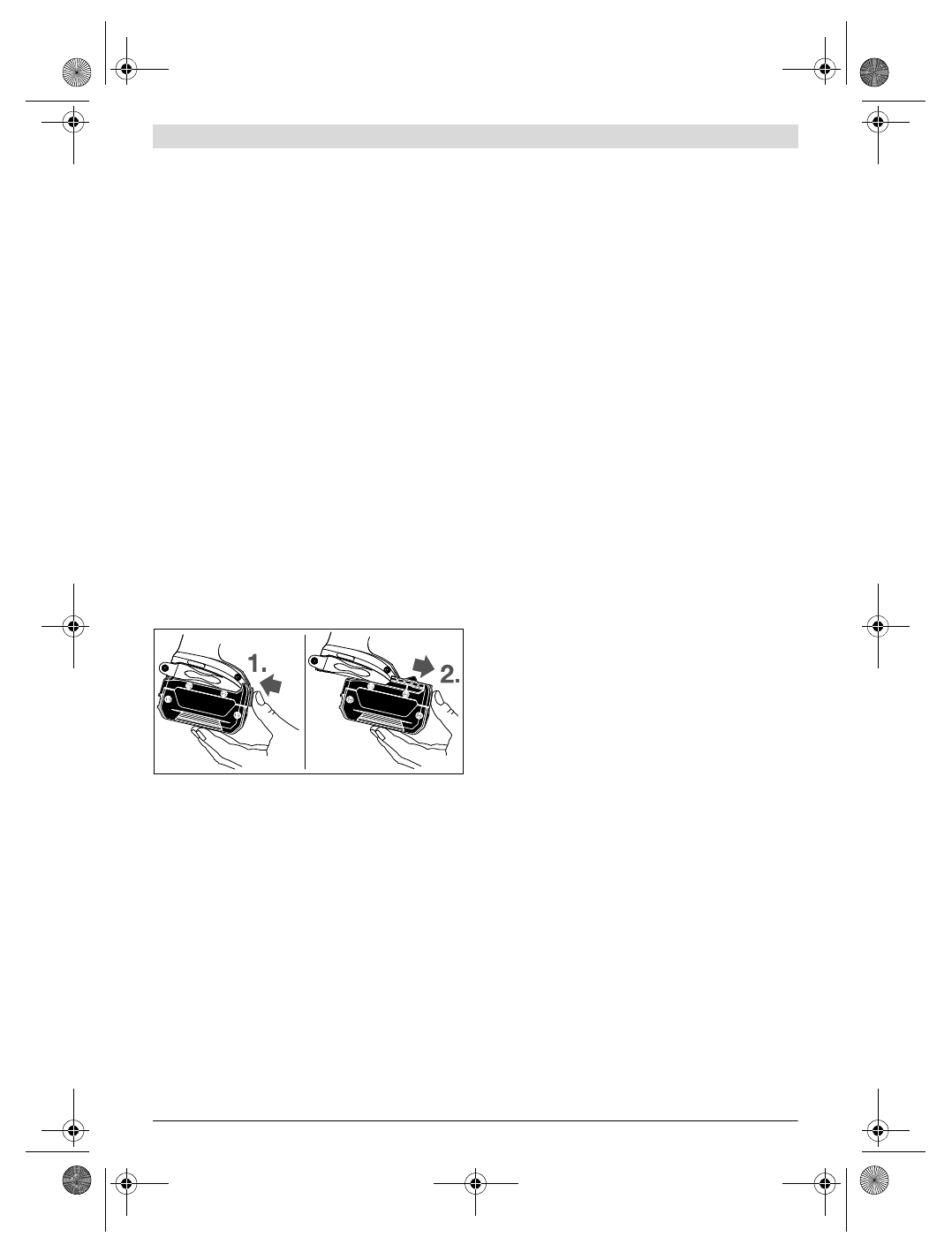

Zur Entnahme des Akkus

5

 drücken Sie die Entriegelungstas-

te

6

 und ziehen den Akku nach vorn aus dem Elektrowerk-

zeug.

Wenden Sie dabei keine Gewalt an.

Werkzeugwechsel  (siehe Bilder A – C)



Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z. B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.

Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.



Reinigen Sie regelmäßig die Lüftungsschlitze Ihres
Elektrowerkzeugs.

Das Motorgebläse zieht Staub in das

Gehäuse, und eine starke Ansammlung von Metallstaub
kann elektrische Gefahren verursachen.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Einsatzwerkzeug einsetzen

Ziehen Sie die Verriegelungshülse

2

 nach vorn, führen das

Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme

1

 und lassen die Verriegelungshülse

2

 wieder los, um das Ein-

satzwerkzeug zu arretieren.

Verwenden Sie nur Schrauberbits mit Kugelrastung

11

(DIN 3126-E6.3). Andere Schrauberbits

13

 können Sie über

einen Universalbithalter mit Kugelrastung

12

 einsetzen.

Einsatzwerkzeug entnehmen

Ziehen Sie die Verriegelungshülse

2

 nach vorn und entneh-

men Sie das Einsatzwerkzeug.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Achten Sie beim Einsetzen eines Einsatzwerkzeugs da-
rauf, dass es sicher auf der Werkzeugaufnahme sitzt.

Wenn das Einsatzwerkzeug nicht sicher mit der Werkzeug-
aufnahme verbunden ist, kann es sich während des
Schraubvorgangs lösen.

Schieben Sie das Einsatzwerkzeug

14

 auf den Vierkant der

Werkzeugaufnahme

1

.

Systembedingt sitzt das Einsatzwerkzeug

14

 mit etwas Spiel

auf der Werkzeugaufnahme

1

; dies hat keinen Einfluss auf die

Funktion/Sicherheit.

Betrieb

Funktionsweise

Die Werkzeugaufnahme

1

 mit dem Einsatzwerkzeug wird

durch einen Elektromotor über Getriebe und Schlagwerk an-
getrieben.

Der Arbeitsvorgang gliedert sich in zwei Phasen:

Schrauben

 und

Festziehen

 (Schlagwerk in Aktion).

Das Schlagwerk setzt ein, sobald die Schraubverbindung
festfährt und somit der Motor belastet wird. Das Schlagwerk
wandelt damit die Kraft des Motors in gleichmäßige Dreh-
schläge um. Beim Lösen von Schrauben oder Muttern läuft
dieser Vorgang umgekehrt ab.

Inbetriebnahme

Akku einsetzen

Stellen Sie den Drehrichtungsumschalter

7

 auf Mittelstellung,

um das Elektrowerkzeug vor unbeabsichtigtem Einschalten
zu schützen.

Schieben Sie den geladenen Akku

5

 von vorn in den Fuß des

Elektrowerkzeugs hinein, bis der Akku sicher verriegelt ist.

Drehrichtung einstellen (siehe Bild D)

Mit dem Drehrichtungsumschalter

7

 können Sie die Drehrich-

tung des Elektrowerkzeuges ändern. Bei gedrücktem
Ein-/Ausschalter

8

 ist dies jedoch nicht möglich.

Rechtslauf:

 Zum Eindrehen von Schrauben und Anziehen

von Muttern drücken Sie den Drehrichtungsumschalter

7

nach links bis zum Anschlag durch.

Linkslauf:

 Zum Lösen bzw. Herausdrehen von Schrauben

und Muttern drücken Sie den Drehrichtungsumschalter

7

nach rechts bis zum Anschlag durch.

Ein-/Ausschalten

Drücken Sie zur

Inbetriebnahme

 des Elektrowerkzeuges den

Ein-/Ausschalter

8

 und halten Sie ihn gedrückt.
