32

 | Español

1 609 92A 0XT | (19.12.14)

Bosch Power Tools

El acumulador de iones de litio va protegido contra altas des-
cargas por “Electronic Cell Protection (ECP) (Protección Elec-
trónica de Celdas)”. Si el acumulador está descargado, un cir-
cuito de protección se encarga de desconectar la herramienta
eléctrica. El útil deja de moverse.



En caso de una desconexión automática de la herra-
mienta eléctrica no mantenga accionado el interruptor
de conexión/desconexión.

El acumulador podría

dañarse.

Observe las indicaciones referentes a la eliminación.

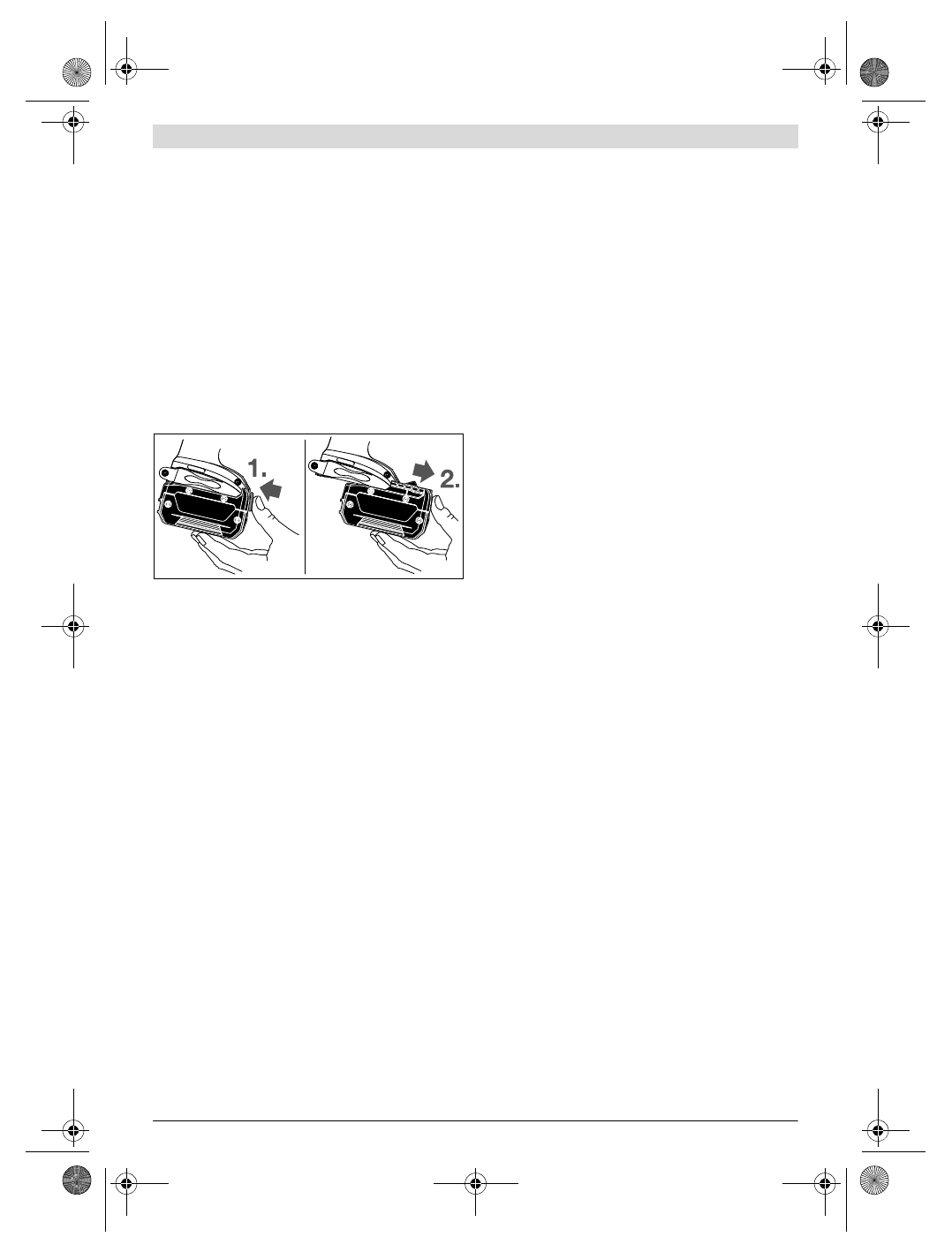

Desmontaje del acumulador

La extracción del acumulador

5

 se realiza en dos etapas para

evitar que éste se salga en el caso de un accionamiento acci-
dental del botón de extracción

6

. Al estar montado el acumu-

lador en la herramienta eléctrica, éste es retenido en esa po-
sición por un resorte.

Para desmontar el acumulador

5

 presione el botón de extrac-

ción

6

 y saque el acumulador de la herramienta eléctrica tiran-

do de él hacia delante.

No proceda con brusquedad.

Cambio de útil (ver figuras A – C)



Desmonte el acumulador antes de manipular en la he-
rramienta eléctrica (p. ej. en el mantenimiento, cambio
de útil, etc.), así como al transportarla y guardarla.

En

caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.



Limpie periódicamente las rejillas de refrigeración de
su herramienta eléctrica.

El ventilador del motor aspira

polvo hacia el interior de la carcasa, por lo que, en caso de
una acumulación fuerte de polvo metálico, ello puede pro-
vocarle una descarga eléctrica.

GDR 14,4 V-LI / GDR 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:
Montaje del útil

Empuje hacia delante el casquillo de enclavamiento

2

 e inser-

te hasta el tope el útil en el alojamiento

1

, y suelte entonces el

casquillo

2

 para retener el útil.

Únicamente emplee puntas de atornillar con retención por
bola

11

 (DIN 3126-E6.3). Las puntas de atornillar de otro ti-

po

13

 las puede utilizar empleando un soporte universal de

puntas de atornillar con retención por bola

12

.

Desmontaje del útil

Empuje hacia delante el casquillo de enclavamiento

2

 y retire

el útil.

GDS 14,4 V-LI / GDS 18 V-LI / GDX 14,4 V-LI / GDX 18 V-LI:



Al montar el útil preste atención a que éste quede suje-
to de forma segura en el portaútiles.

Si el útil no va sujeto

de forma segura en el portaútiles puede llegar a salirse del
mismo durante el proceso de atornillado.

Inserte el útil

14

 sobre el cuadradillo del alojamiento del útil

1

.

Por motivos técnicos, el útil

14

 va alojado en el portaútiles

1

con algo de juego, sin que ello afecte para nada a su funciona-
miento o seguridad.

Operación

Modo de funcionamiento

El útil montado en el portaútiles

1

 es accionado por un elec-

tromotor a través del engranaje y del mecanismo percutor.

El proceso de trabajo comprende dos fases:

Atornillar

 y

apretar

 (mecanismo percutor activo).

El mecanismo percutor se activa en el momento de presentar-
se un par oponente en la unión atornillada con la consecuente
solicitación del motor. El mecanismo percutor transforma en-
tonces el par del motor en impactos rotativos uniformes. Al
aflojar tornillos o tuercas se invierte este proceso.

Puesta en marcha

Montaje del acumulador

Coloque el selector de sentido de giro

7

 en la posición central

para evitar una puesta en marcha accidental de la herramien-
ta eléctrica.

Inserte por el frente el acumulador

5

 cargado en la base de la

herramienta eléctrica, de manera que el acumulador quede
retenido en ella de forma segura.

Ajuste del sentido de giro (ver figura D)

Con el selector

7

 puede invertirse el sentido de giro actual de

la herramienta eléctrica. Esto no es posible, sin embargo, con
el interruptor de conexión/desconexión

8

 accionado.

Giro a derechas:

 Para enroscar y apretar tornillos y tuercas

presione hasta el tope, hacia la izquierda, el selector de senti-
do de giro

7

.

Giro a izquierdas:

 Para aflojar o sacar tornillos y tuercas em-

pujar hasta el tope hacia la derecha el selector del sentido de
giro

7

.

Conexión/desconexión

Para la

puesta en marcha

 de la herramienta eléctrica accio-

nar y mantener en esa posición el interruptor de conexión/
desconexión

8

.

La bombilla

9

 se enciende al presionar levemente, o del todo,

el interruptor de conexión/desconexión

8

, lo cual permite ilu-

minar el área de trabajo en lugares con poca luz.

Para

desconectar

 la herramienta eléctrica soltar el interrup-

tor de conexión/desconexión

8

.

Para ahorrar energía, solamente conecte la herramienta eléc-
trica cuando vaya a utilizarla.
